拆三輪車燈

ID:1107377 · 發表于 2024-1-12 15:08

新電動三輪車不到2年，車燈暗淡。動手拆開一看究竟。這是車燈外貌：

ID:1107377 · 發表于 2024-1-12 15:16

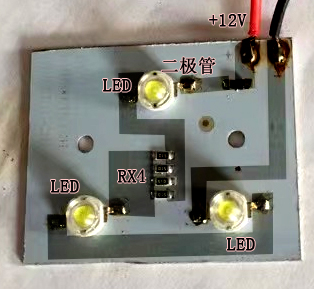

這是車燈線路板：

ID:1107377 · 發表于 2024-1-12 15:50

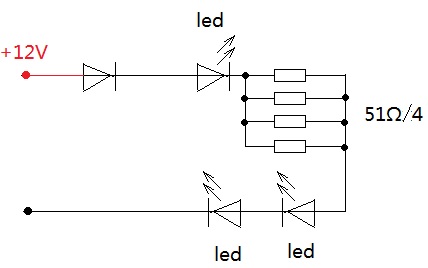

12V電壓由電動車控制器提供，數值正確。4只51歐并聯電阻，總阻值13歐姆，阻值正確無誤。萬用表測試3只發光管，均發光。
估計3只發光管衰老，發光效率太低。
更換新燈。新燈適應電壓12V-80V。新燈繞過控制器，直接通過開關連接到60V電瓶上面，發光正常。

ID:1093493 · 發表于 2024-1-12 16:22

連個恒流電路都沒有,就電阻限流一下太%了吧

ID:496636 · 發表于 2024-2-5 22:08

一般電瓶車的12V電壓是從電瓶上60V的電壓通過DC-DC降壓器變壓而來的，為遠光燈近光燈，行車燈，喇叭，閃光燈，行車儀表提供電源。當車鎖打開后，給DC-DC降壓器供電的回路接通。從而輸出12V的電壓。12V的電源不是從控制器引出的。
車鎖閉合的同時，電池的正極與控制器的細紅線短路，即控制器的控制點接上了60V的電壓，控制器啟動。
接線是這樣的，電池的正極－－鎖－－－分二路，一路去DC-DC降壓器，一路去控制器細紅線。這樣，鎖開關閉合的時候，控制器與DC-DC降壓器同時工作。

ID:1107377 · 發表于 2024-2-7 16:18

新昌小徐發表于 2024-2-5 22:08
一般電瓶車的12V電壓是從電瓶上60V的電壓通過DC-DC降壓器變壓而來的，為遠光燈近光燈，行車燈，喇叭，閃光 ...

謝謝。受教了。

ID:1107377 · 發表于 2024-2-12 17:03

2851143905 發表于 2024-1-12 16:22
連個恒流電路都沒有,就電阻限流一下太%了吧

12V穩壓直流供電。無需另外加裝恒流電路。
