AD的PCB封裝被我搞得神經錯亂了

ID:1091094 · 發表于 2024-1-22 18:08

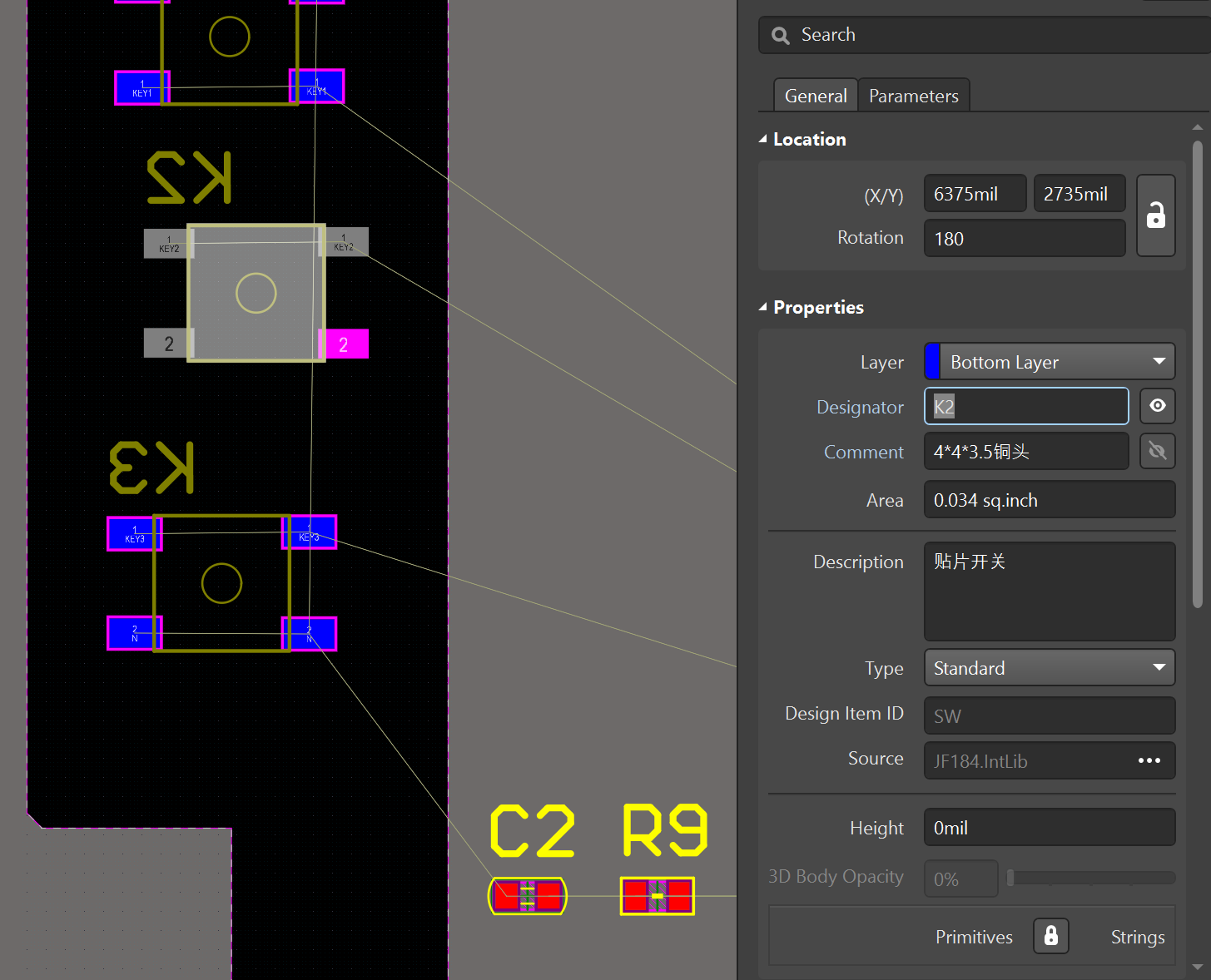

現在K2這個焊盤在哪個TOP layer層和bottom layer層都看不到了焊盤了。
pcb封裝是沒問題得，我不知道怎么設置就變成這鬼樣了。

ID:731755 · 發表于 2024-1-22 18:16

你那還好了，我是碰到?jīng)]有網絡線的，搞得頭大。

ID:1091094 · 發表于 2024-1-22 22:29

13872888583 發表于 2024-1-22 18:16
你那還好了，我是碰到?jīng)]有網絡線的，搞得頭大。

沒有網絡線，可以在視圖----連接----顯示所有就可以了

ID:1091094 · 發表于 2024-1-22 23:02

我點到bottom paste層再點一個個小焊盤改為top layer就可以了

ID:883242 · 發表于 2024-1-22 23:18

property 第一項 layer 就是你的答案。

ID:1091094 · 發表于 2024-1-22 23:22

DXP如何對一類元件進行處理例如在PCB中對一批元件進行修改層將top layer 改為bottom layer

兩種方法：
1，選中需要改動的元件，按下F11鍵，在層“l(fā)ayer”中選擇需要變換的層即可；
2，按鼠標左鍵拖住元器件，再按L鍵改變?cè)骷牟紝蛹纯伞?/td>

ID:596109 · 發表于 2024-1-23 08:32

刪掉元器件，再重新原理圖導入一次就行了，軟件bug

ID:1091094 · 發表于 2024-1-23 10:30

yxtao 發表于 2024-1-23 08:32
刪掉元器件，再重新原理圖導入一次就行了，軟件bug

啊怎么感覺這個軟件這么多BUG。
你這個方法是挺方便的，我鉆牛角尖了，老是想把它改好。
