關于RS232通信問題有沒有什么辦法一個串口控制多個RS232呢

ID:530941 · 發表于 2024-1-23 15:52

大佬們有沒有什么辦法一個串口控制多個RS232呢，我使用迪文屏?xí)r遇到這個問題，想要同時驅動兩塊屏幕，但是串口有不夠用。

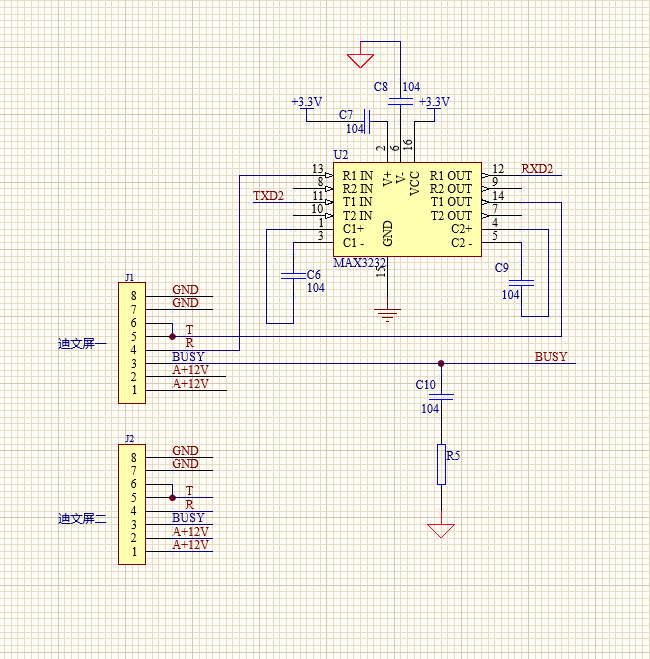

我如果按這種方式連線能不能達到我想要的效果（備注：迪文屏的地址是可以更改的，我通過發送不同地址的信號來控制不同屏幕，兩個屏幕不會同時發送信號到單片機）

ID:280298 · 發表于 2024-1-24 08:39

rs232硬件貌似就不支持1對多，除非另外配置串口分配器；
rs485倒是支持1對多……

ID:530941 · 發表于 2024-1-24 10:09

xo37 發表于 2024-1-24 08:39
rs232硬件貌似就不支持1對多，除非另外配置串口分配器；
rs485倒是支持1對多……

確實不能，并聯后單片機給兩個屏正常發送沒問題，屏給單片機發送就有問題了，收不到信號

ID:530941 · 發表于 2024-1-24 12:00

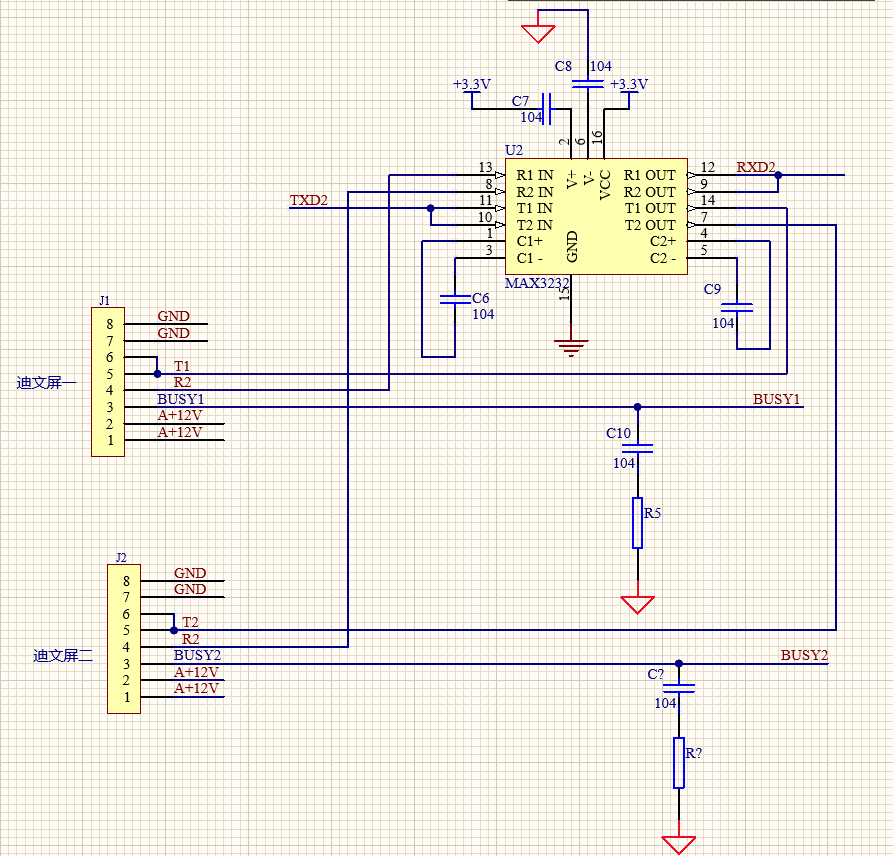

我發現這樣是可行的，一個串口驅動10 8 個屏幕都不是問題，不知道有什么隱患嗎？

ID:883242 · 發表于 2024-1-24 12:31

232的TX可以接n個RX，但是多個TX不可以并聯，那是短路，所以樓主想法完全不合理。

ID:310441 · 發表于 2024-1-24 14:11

單片機模擬一個波特率低的串口也好做。

ID:530941 · 發表于 2024-1-24 14:52

Hephaestus 發表于 2024-1-24 12:31
232的TX可以接n個RX，但是多個TX不可以并聯，那是短路，所以樓主想法完全不合理。

我后面這個方案呢？232到屏幕都是單路輸出的，把MAX232的10和11腳短接，9和12腳短接，這樣收發都能控制了，我測試了下收發是沒問題的，不知道會不會有什么隱患

ID:883242 · 發表于 2024-1-24 17:00

少年阿舍發表于 2024-1-24 14:52
我后面這個方案呢？232到屏幕都是單路輸出的，把MAX232的10和11腳短接，9和12腳短接，這樣收發都能控制了 ...

那你用了兩個串口，與標題不符。

ID:899981 · 發表于 2024-1-24 17:02

少年阿舍發表于 2024-1-24 14:52
我后面這個方案呢？232到屏幕都是單路輸出的，把MAX232的10和11腳短接，9和12腳短接，這樣收發都能控制了 ...

應該是可以的，時間延時一下，多測試測試，測個幾個月，有時隱患要很久才能顯出來，最好的方法就是485了

ID:530941 · 發表于 2024-1-24 17:06

Hephaestus 發表于 2024-1-24 17:00
那你用了兩個串口，與標題不符。

用了一個串口，去控制兩路232

ID:530941 · 發表于 2024-1-24 17:07

Hephaestus 發表于 2024-1-24 17:00
那你用了兩個串口，與標題不符。

前面那種方法確實不行，但后面這一種就不知道有沒有什么問題了

ID:1063163 · 發表于 2024-1-25 17:07

如果兩個屏幕確實不同時傳輸，那么最正確的電路設計是通過具有兩個輸入的單個與門將芯片引腳R1out和R2out組合起來。例如，您可以使用 SN74AHC1G08DBVR（SOT-23-5 外殼）或 NC7S08P5X（SC-70-5 外殼）。

ID:883242 · 發表于 2024-1-26 01:47

EdwardTsapiev 發表于 2024-1-25 17:07
如果兩個屏幕確實不同時傳輸，那么最正確的電路設計是通過具有兩個輸入的單個與門將芯片引腳R1out和R2out組 ...

都沒有加一個串口方便便宜。

ID:268736 · 發表于 2024-1-26 06:41

可以利用 ˋ4052 作 1 對 4 的切換 !

ID:420836 · 發表于 2024-1-26 07:59

RS232是點對點通信。必須將其轉換為 RS485 才能控制多個 RS232 設備。

ID:161164 · 發表于 2024-1-26 09:34

少年阿舍發表于 2024-1-24 14:52
我后面這個方案呢？232到屏幕都是單路輸出的，把MAX232的10和11腳短接，9和12腳短接，這樣收發都能控制了 ...

9/12腳是啥輸出模式?
如果是推挽用久了會燒端口

ID:275826 · 發表于 2024-1-27 09:27

從機不要同時向主機發信息，可以一主多從

ID:530941 · 發表于 2024-1-31 10:02

lkc8210 發表于 2024-1-26 09:34
9/12腳是啥輸出模式?
如果是推挽用久了會燒端口

這種的，

ID:530941 · 發表于 2024-1-31 10:04

ZHAOBAO511 發表于 2024-1-24 17:02
應該是可以的，時間延時一下，多測試測試，測個幾個月，有時隱患要很久才能顯出來，最好的方法就是485了

現在是設計方案階段，沒有現成的去長時間驗證，只有等以后出現問題在解決了

ID:530941 · 發表于 2024-1-31 10:06

tyrl800 發表于 2024-1-27 09:27
從機不要同時向主機發信息，可以一主多從

我就是這么想的，不會同時發送信息的，我后面那個方案怎么樣。

ID:530941 · 發表于 2024-1-31 10:08

DoneDone 發表于 2024-1-24 14:11
單片機模擬一個波特率低的串口也好做。

還有好多其他功能，這樣太費時了

ID:530941 · 發表于 2024-1-31 10:13

EdwardTsapiev 發表于 2024-1-25 17:07
如果兩個屏幕確實不同時傳輸，那么最正確的電路設計是通過具有兩個輸入的單個與門將芯片引腳R1out和R2out組 ...

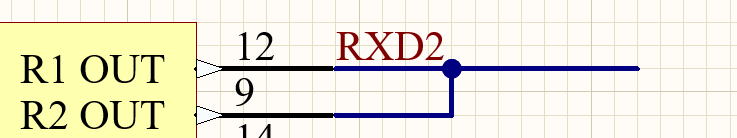

你的意思是在我后面那種方案的基礎上上將SN74AHC1G08DBVR加在這里

，其他不變化嗎？

ID:530941 · 發表于 2024-1-31 10:14

akii 發表于 2024-1-26 06:41
可以利用 ˋ4052 作 1 對 4 的切換 !

4052是什么芯片

ID:530941 · 發表于 2024-1-31 10:16

TTQ001 發表于 2024-1-26 07:59
RS232是點對點通信。必須將其轉換為 RS485 才能控制多個 RS232 設備。

我現在用的屏好像只有TTL和232兩種通信方式
