新手求助：51單片機一個I/O口可以帶動幾個LED燈

  [復制鏈接]
跳轉到指定樓層
樓主
ID:1105755 發表于 2024-1-31 11:42 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
新手求助一下，51單片機一個I/O口可以帶動幾個LED燈？正常30個I/O口,一個口一個燈，我想一個口接4個LED燈可以嗎？每個燈10MA左右電流。請大佬們給分析一下，萬分感謝
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:161164 發表于 2024-1-31 12:12 | 只看該作者

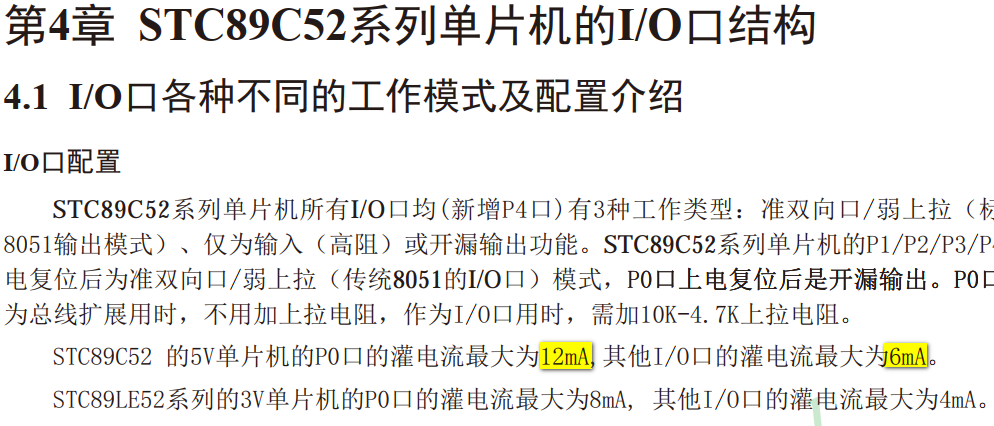

回復

使用道具 舉報

板凳
ID:672792 發表于 2024-1-31 12:22 | 只看該作者
為什么不考慮加個三極管，比如9013
回復

使用道具 舉報

地板
ID:857072 發表于 2024-1-31 13:07 來自手機 | 只看該作者
你不光要考慮單個IO口電流還有芯片整體的電流，反正我用stc 8我接去動數碼管就為他是一段掃描的他以同一時間就會有八個數碼管量樣再多我就沒試過了
回復

使用道具 舉報

5#
ID:1057978 發表于 2024-1-31 13:17 | 只看該作者
你問的可以嗎是什么意思，帶動帶不動，還是？四個燈不需要單獨控制嗎？單獨為了提高驅動能力，可以上三極管、MOS管，帶8個、10個、幾十個都可以的；需要單獨控制亮滅的話四個燈放一個IO口上不行的
回復

使用道具 舉報

6#
ID:1105755 發表于 2024-1-31 13:22 | 只看該作者
愛電子998 發表于 2024-1-31 12:22
為什么不考慮加個三極管，比如9013

可以呀，不知道加三極管能不能快速通斷，因為LED燈總是快速閃動的
回復

使用道具 舉報

7#
ID:1110448 發表于 2024-1-31 13:59 | 只看該作者
我知道的電流從2ma到80ma都有,看手冊
回復

使用道具 舉報

8#
ID:712097 發表于 2024-1-31 14:06 | 只看該作者
不可以，單片機頂不住。
回復

使用道具 舉報

9#
ID:57657 發表于 2024-1-31 15:20 | 只看該作者
cxy822 發表于 2024-1-31 13:22
可以呀，不知道加三極管能不能快速通斷，因為LED燈總是快速閃動的

快速閃動的LED是什么頻率? 用作人眼觀看1Khz的PWM就夠用了，用作光纖可能需要幾百Mhz的閃爍頻率。
回復

使用道具 舉報

10#
ID:526543 發表于 2024-1-31 16:14 | 只看該作者
增設外圍電路來驅動不行嗎
回復

使用道具 舉報

11#
ID:1034262 發表于 2024-1-31 16:32 | 只看該作者
帶多少個都可以，只要總電流不超過允許值。
回復

使用道具 舉報

12#
ID:536683 發表于 2024-1-31 17:12 | 只看該作者
4個led燈串聯的話，點亮電壓要在6.4v以上，遠超單片機的工作電壓，且10ma電流的亮度和5ma人眼是分辨不出來的；并聯的話，10ma也能點亮，但電流分配沒法均衡，要為每個led添加限流電阻。
回復

使用道具 舉報

13#
ID:727062 發表于 2024-1-31 21:17 | 只看該作者
加個un2003超級好用
回復

使用道具 舉報

14#
ID:149642 發表于 2024-2-1 07:58 | 只看該作者
加個三極管PWM輸出階梯電路，單獨控制10來顆LED還是可以的，也就是說10來未數模轉換而已。
回復

使用道具 舉報

15#
ID:1105755 發表于 2024-2-1 11:16 | 只看該作者
謝謝各位！我怕一個口并聯4個燈單片機承受不了，我用三極管試一下。
回復

使用道具 舉報

16#
ID:1105755 發表于 2024-2-1 11:18 | 只看該作者
wangxiangtan 發表于 2024-1-31 13:17
你問的可以嗎是什么意思，帶動帶不動，還是？四個燈不需要單獨控制嗎？單獨為了提高驅動能力，可以上三極管 ...

不需要單獨控制，就是考慮能不能帶動，我用三極管試試，謝謝
回復

使用道具 舉報

17#
ID:1105755 發表于 2024-2-1 11:20 | 只看該作者
npn 發表于 2024-1-31 15:20
快速閃動的LED是什么頻率? 用作人眼觀看1Khz的PWM就夠用了，用作光纖可能需要幾百Mhz的閃爍頻率。

就是正常流水燈的頻率，我不太專業，謝謝
回復

使用道具 舉報

18#
ID:1105755 發表于 2024-2-1 11:23 | 只看該作者

謝謝，一個口4個燈電流肯定得超，我用三極管試一下。
回復

使用道具 舉報

19#
ID:1110596 發表于 2024-2-3 10:39 | 只看該作者
用I2C通訊，同時外接單獨供燈泡的電源，一個口接幾個燈都行
回復

使用道具 舉報

20#
ID:1105755 發表于 2024-3-7 13:54 | 只看該作者
謝謝大家，我用8050三極管實現功能啦，暫時穩定，謝謝大家指點
回復

使用道具 舉報

21#
ID:1109793 發表于 2024-3-7 18:18 | 只看該作者
10Ma,很亮哦
回復

使用道具 舉報

22#
ID:1110945 發表于 2024-3-7 21:19 | 只看該作者
不是你那個概念，一個IO口只能控制一個LED，10根IO口采用特定的連線
方法可以控制5x5=25個LED燈(電流不夠要加三極管擴流)，20個IO口可以
控制100個LED，每個燈都可以獨立點亮。
還有另一種方法，那就是加74HC595芯片，兩個這樣的芯片就可以控制64
個LED，單片機只要三個IO口就可以控制好幾個級聯的74HC595芯片。
比如八個74HC595芯片級聯，單片機只要三個IO口就可以控制1024個LED
燈。
這就是單片機的力量。
回復

使用道具 舉報

23#
ID:1109793 發表于 2024-3-8 07:55 | 只看該作者
明日之星8 發表于 2024-3-7 21:19
不是你那個概念，一個IO口只能控制一個LED，10根IO口采用特定的連線
方法可以控制5x5=25個LED燈(電流不夠 ...

實際上具有高阻態的腳1個可以控制兩個LED的，雖然10ma可能有壓力
回復

使用道具 舉報

24#
ID:149642 發表于 2024-3-8 08:47 | 只看該作者
要加幾個簡單的外圍元器件，然后使用 高電平，高電平脈沖，低電平，低電平轉負脈沖，4種驅動4顆燈泡，
回復

使用道具 舉報

25#
ID:1105755 發表于 2024-3-11 10:12 | 只看該作者
明日之星8 發表于 2024-3-7 21:19
不是你那個概念，一個IO口只能控制一個LED，10根IO口采用特定的連線
方法可以控制5x5=25個LED燈(電流不夠 ...

可以給一個簡單的電路圖嗎？HC595怎么和單片機接線，還有595怎么聯級，我想控制50個LED，要都能獨立亮滅，最好有個程序拜謝！
回復

使用道具 舉報

26#
ID:1109793 發表于 2024-3-11 11:29 | 只看該作者
cxy822 發表于 2024-3-11 10:12
可以給一個簡單的電路圖嗎？HC595怎么和單片機接線，還有595怎么聯級，我想控制50個LED，要都能獨立亮滅 ...

一片TM1638也可以吧
回復

使用道具 舉報

27#
ID:1105755 發表于 2024-3-11 12:24 | 只看該作者

我剛接觸單片機，有些IC不太知道功能和用法，慢慢研究，謝謝！
回復

使用道具 舉報

28#
ID:828160 發表于 2024-3-11 12:59 | 只看該作者
不加外圍器件，單純用IO驅動，
1個IO可以驅動2個燈，
2個IO可以驅動4個燈，
3個IO可以驅動6個燈，

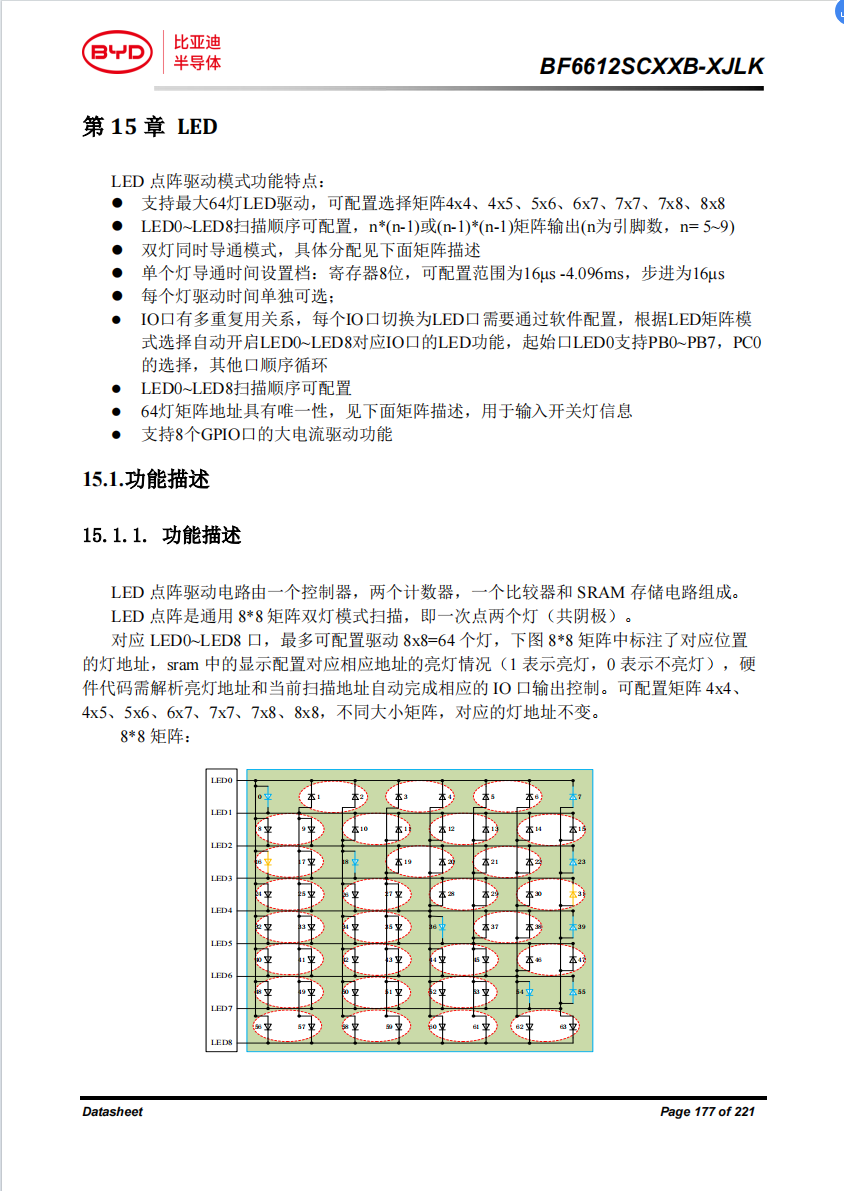

當IO數量為3個以上（包含3個），驅動燈的數量 = IO數量 * （IO數量 - 1）
也就是3個IO驅動6個燈，6 = 3 * (3 - 1)
回復

使用道具 舉報

29#
ID:1097457 發表于 2024-3-11 14:50 | 只看該作者
4個led燈共陰極接在單片機上，陽極接在一起，應該可以同時驅動，但是不能單獨控制
回復

使用道具 舉報

30#
ID:1097457 發表于 2024-3-11 14:56 | 只看該作者
4個LED共陰極接在單片機上，陽極接在電源上，應該可以同時驅動，但不能單獨驅動
回復

使用道具 舉報

31#
ID:1110945 發表于 2024-3-12 09:11 | 只看該作者
cxy822 發表于 2024-3-11 10:12
可以給一個簡單的電路圖嗎？HC595怎么和單片機接線，還有595怎么聯級，我想控制50個LED，要都能獨立亮滅 ...

電路圖網上一搜一大把，


真的只要三根線哦，理論上可以無限級聯下去，
再看看數碼管里面的電路，

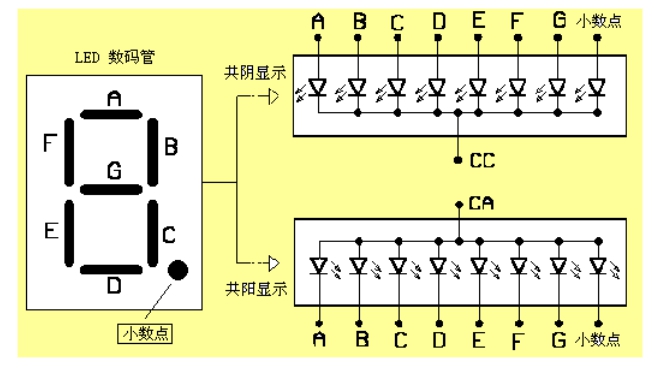

看到了嗎，一個數碼管里面其實就是8個發光二極管，
二極管的兩個腳分正負極，上面那種是負極都接在一起，
所以叫“共陰”，下面的是正極都接在一起，所以叫“共陽”，
接在一起的那根線叫“位碼”線，名自獨立的每一根線都有
特定的名叫“段碼”，分別是A，B，C，D，E，F，G，H。

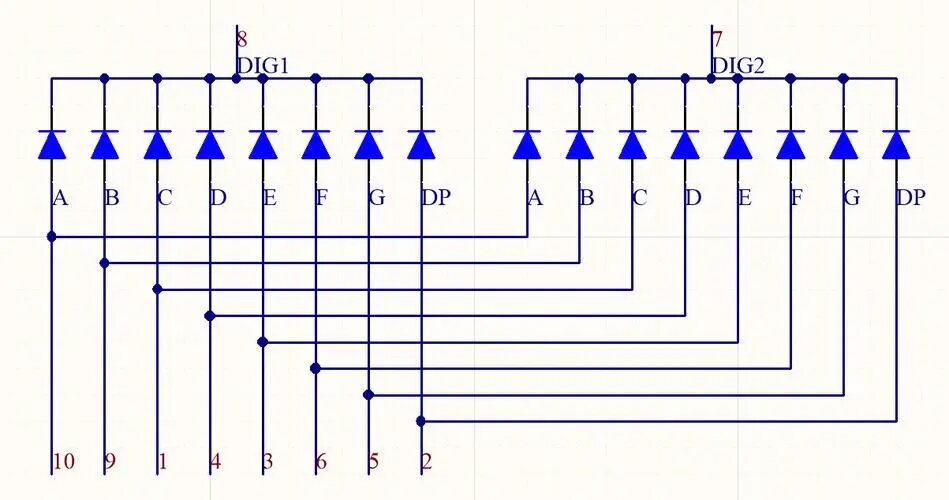

8個數碼管的話，“段碼”名相同的都要接在一起，這樣就
只有8根“段碼”線和8根“位碼”，

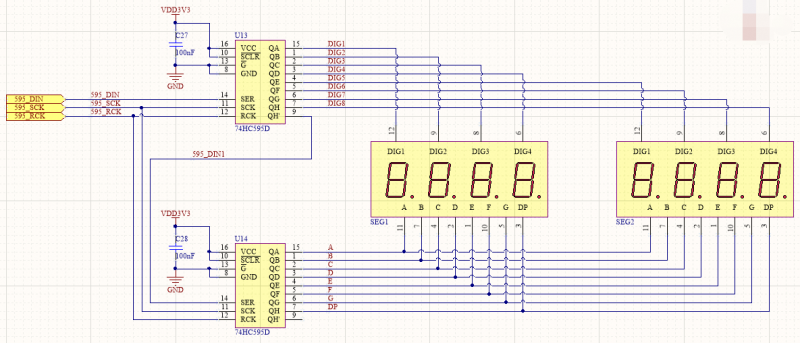

“位碼”線代表左右的位置，用數字表示，一個595接一組“段碼”
或“位碼”，這樣兩個595就可以接8x8=64個發光管。
如果供電電壓比較高要在“段碼”上加電阻限流，不能加在“位碼”
上。

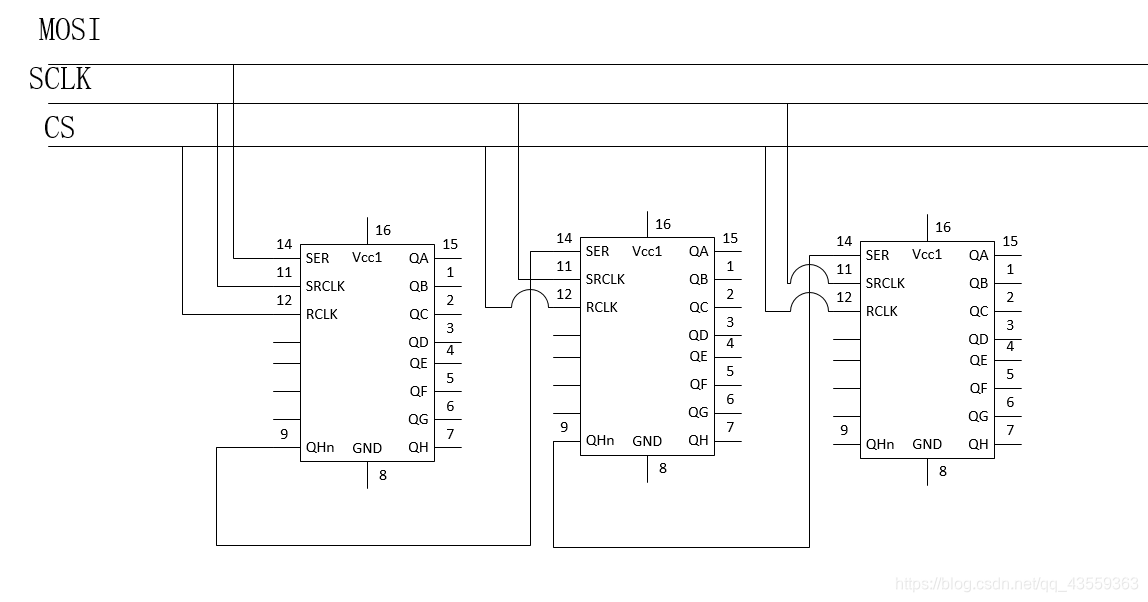

軟件控制方法就是“SPI”，對著595的數據手冊和單片機的“SPI”
慢慢研究吧，要學的東西很多哦。




回復

使用道具 舉報

32#
ID:509720 發表于 2024-3-12 10:43 | 只看該作者
10ma的LED，mcu的io是可以驅動的，只是并4個的話，每個LED只能分到2ma左右的電流。根據我的經驗，LED都用io直接驅動的話，接多幾個的話mcu的溫升就會巨高
回復

使用道具 舉報

33#
ID:314651 發表于 2024-3-12 11:48 | 只看該作者
可以加三極管試一下，不加的話，估計單片機扛不住。如果三極管開關頻率達不到可以使用MOS管
回復

使用道具 舉報

34#
ID:1111014 發表于 2024-3-12 12:39 | 只看該作者
現在很多二極管都是很小電流就很亮的，我常用：0805紅色LED+4.7kΩ電阻+5V電源。5V減去1.8V壓降，算一下，不到1mA電流。
回復

使用道具 舉報

35#
ID:828160 發表于 2024-3-12 12:47 | 只看該作者
回復

使用道具 舉報

36#
ID:1102110 發表于 2024-3-12 14:34 | 只看該作者
用查理復用，n個io口可以控制n*(n-1)個燈
回復

使用道具 舉報

37#
ID:1019324 發表于 2024-3-12 16:19 | 只看該作者
串聯分壓只要達到led所需管壓降都可以點亮
回復

使用道具 舉報

38#
ID:1109679 發表于 2024-3-12 16:27 | 只看該作者
4個是夠的
回復

使用道具 舉報

39#
ID:1105755 發表于 2024-3-19 11:01 | 只看該作者

謝謝！剛接觸還不太懂，研究研究
回復

使用道具 舉報

40#
ID:1105755 發表于 2024-3-19 11:02 | 只看該作者
明日之星8 發表于 2024-3-12 09:11
電路圖網上一搜一大把，

非常感謝！我研究研究
回復

使用道具 舉報
