原理圖錯誤求各位大佬解答

ID:976573 · 發表于 2024-2-21 09:53

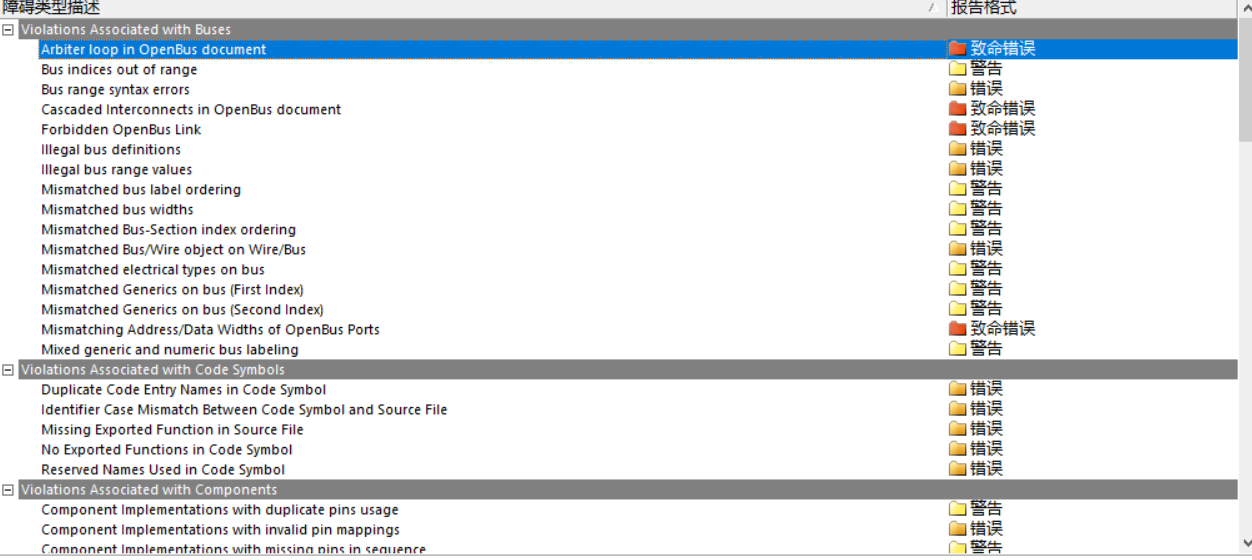

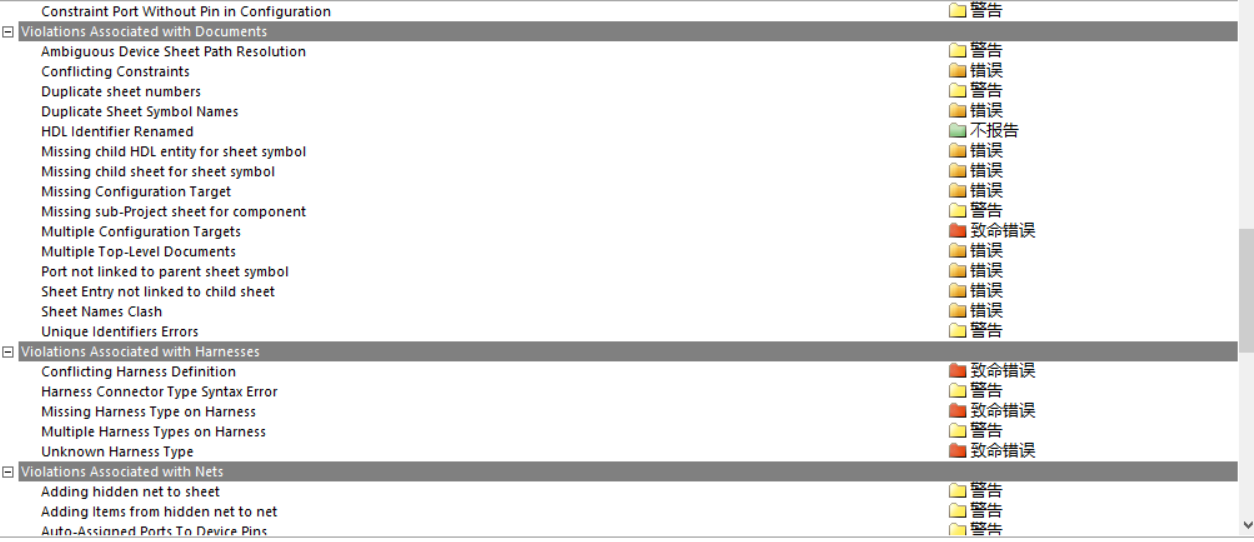

我畫好原理后，看工程參數，發現有好多的致命錯誤，是我的原理圖有問題嗎？直接畫pcb可以嗎？第一次自己設計板子，害怕出錯，還請各位大佬看看是什么問題，附上原理圖和工程參數有致命錯誤的項

ID:807591 · 發表于 2024-2-21 12:21

有錯誤正常，又花不了幾個錢學費，不用怕

ID:293079 · 發表于 2024-2-21 16:21

我看之前有大神回復過你的。
基本上都有改過啦，但是TXD和RXD部分你只是改了MCU上的網絡名（TXD3和RXD3、TXD4和RXD4），但是GSM和Bluetooth上還沒有更改過來。
還有一個WARN網絡，MCU沒有加到任何IO口上。

ID:313517 · 發表于 2024-2-21 16:55

上百度搜，你的問題別人都遇到過

ID:976573 · 發表于 2024-2-21 20:54

szb314 發表于 2024-2-21 12:21
有錯誤正常，又花不了幾個錢學費，不用怕

我就怕畫出的板子不弄用，還得再改

ID:976573 · 發表于 2024-2-21 20:54

youyouku 發表于 2024-2-21 16:21
我看之前有大神回復過你的。
基本上都有改過啦，但是TXD和RXD部分你只是改了MCU上的網絡名（TXD3和RXD3、T ...

確認是，沒有注意到，感謝感謝。

ID:976573 · 發表于 2024-2-21 20:55

北方之鄙人發表于 2024-2-21 16:55
上百度搜，你的問題別人都遇到過

好的，有問題問度娘

ID:640214 · 發表于 2024-2-22 08:40

在網上找一些原理圖紙的規范，按規范來。
你是靠這個來吃飯的，不是只畫一次，一個月，一年，時間長著呢？
為以后想想，這些圖紙說不定哪天就要修改了，到時候你要修改的圖紙說不定就有十幾個版本的圖紙。
那些重復的工作，讓你哭不出來。
如果你只是興趣，愛好，不是工作，那就隨意。
最好是加上BOM編號，如果是工作、公司的話，哪天就要你整理了。
另外，不規范的圖紙容易出小錯誤，那些小錯誤可能會生產出來測試了，才會發現。

ID:976573 · 發表于 2024-2-22 11:35

amwhibo 發表于 2024-2-22 08:40
在網上找一些原理圖紙的規范，按規范來。
你是靠這個來吃飯的，不是只畫一次，一個月，一年，時間長著呢？ ...

好的，感謝大佬的指點

ID:420836 · 發表于 2024-2-27 00:23

PCB布局軟件允許自動布線，并且總是有錯誤，您有責任使用設計規則（例如走線厚度、間距等）來調試錯誤。

ID:1038657 · 發表于 2024-2-28 12:56

問題太多了，建議找個人或者去搜同樣功能的電路圖去查問題
