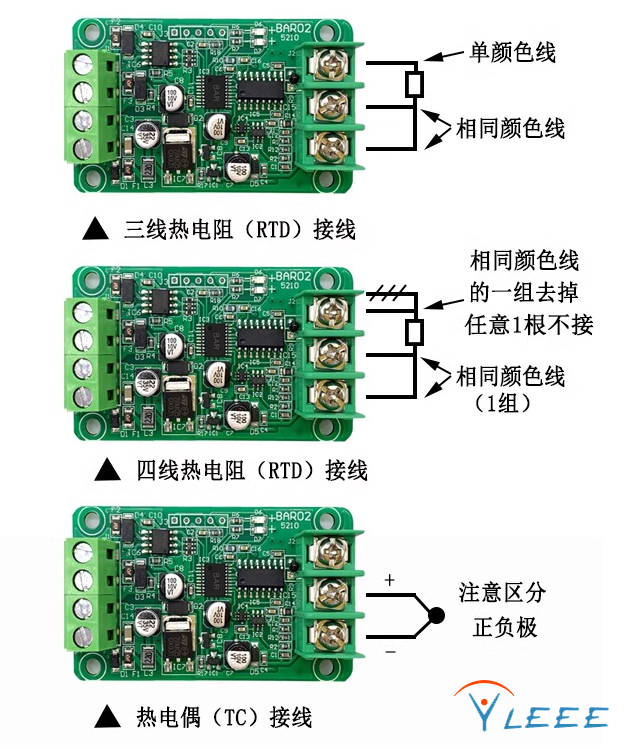

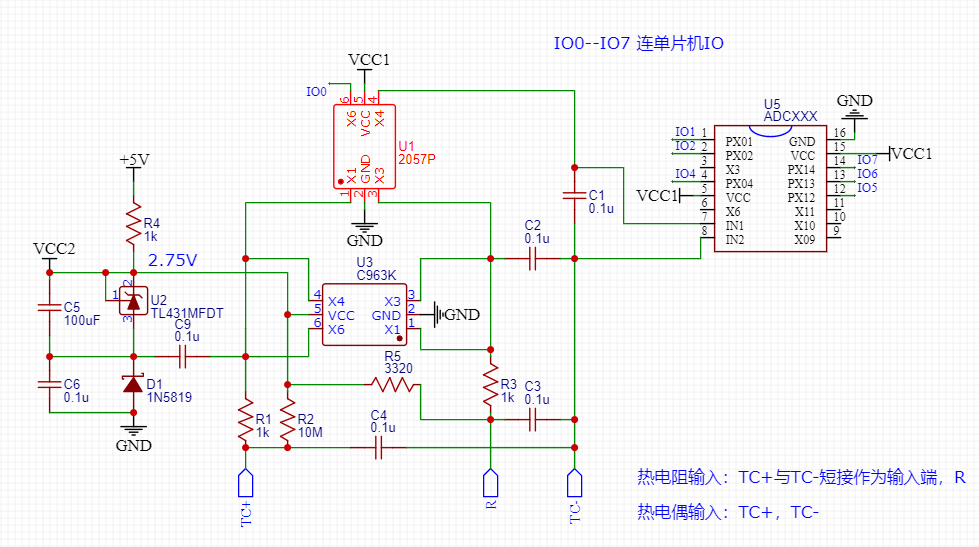

獲得一個熱電阻、熱電偶測溫的電路板，兩個有絲印的sot23-6查不到相關資料，還有一個可能是ADC被打磨了，用萬用表摸索了下ADC部分的電路，請相關高手指點一二：
下載附件
2024-2-22 11:19 上傳
下載附件
2024-2-22 11:19 上傳
下載附件
2024-2-22 11:20 上傳
C963K似乎是防靜電的TVS，2057P和ADC就完全不知道是什么玩意兒了。
輸入什么類型（熱電阻還是熱電偶型號）由軟件配置，初測精度還可以，值得研究一下，請高手指點！
|
|
