pcblayout多層板內層有些人用的是平面分割,有些人是直接畫銅皮,想問下平面分割...

ID:668004 · 發表于 2024-2-28 17:19

1.pcblayout多層板內層有些人用的是平面分割，有些人是直接畫銅皮，想問下平面分割或者是直接畫銅皮是基于什么考慮的？

2.Dielectric-----電介質層的作用？為什么添加刪除層后會多幾個Dielectric 這樣的層？

ID:1038657 · 發表于 2024-2-29 08:31

一般都用signal，不用plane，看個人習慣，沒什么影響

ID:69038 · 發表于 2024-2-29 09:43

看你內層是走線多還是少，線少用分割層（負片），線多直接走線信號層（正片）。畫板、成品沒多大差別，有差別的是板廠工藝和成本。

ID:668004 · 發表于 2024-3-1 15:13

bocky_jiang 發表于 2024-2-29 08:31
一般都用signal，不用plane，看個人習慣，沒什么影響

學習了。有了解過說是之前的電腦配置低，然后直接正片鋪銅的方式可能刷新不過來。才有了負片的做法。現在電腦刷新都很快了，直接正片鋪銅的方式也不占用很多的運行內存。是不是這回事？

ID:668004 · 發表于 2024-3-1 15:13

zhuls 發表于 2024-2-29 09:43
看你內層是走線多還是少，線少用分割層（負片），線多直接走線信號層（正片）。畫板、成品沒多大差別，有差 ...

也就是正片直接鋪銅才是常用的做法？

ID:69038 · 發表于 2024-3-2 16:47

QWE4562012 發表于 2024-3-1 15:13
也就是正片直接鋪銅才是常用的做法？

都有。不能一概而論

ID:668004 · 發表于 2024-3-4 17:53

zhuls 發表于 2024-3-2 16:47
都有。不能一概而論

你一般用的是什么方式

ID:1038657 · 發表于 2024-3-6 08:41

QWE4562012 發表于 2024-3-1 15:13
學習了。有了解過說是之前的電腦配置低，然后直接正片鋪銅的方式可能刷新不過來。才有了負片的做法。現在 ...

有這層考慮，一般GND層不會讓放其他類型的線，比如信號線，電源線，為了保證完整的地，一些項目是由多人在線配合完成的，為了防止其他人放置其他信號線，會做成plane

ID:1089167 · 發表于 2024-3-6 11:36

1、對于板廠生產來說，內層無論是signal還是Plane都是銅箔

ID:1089167 · 發表于 2024-3-6 11:39

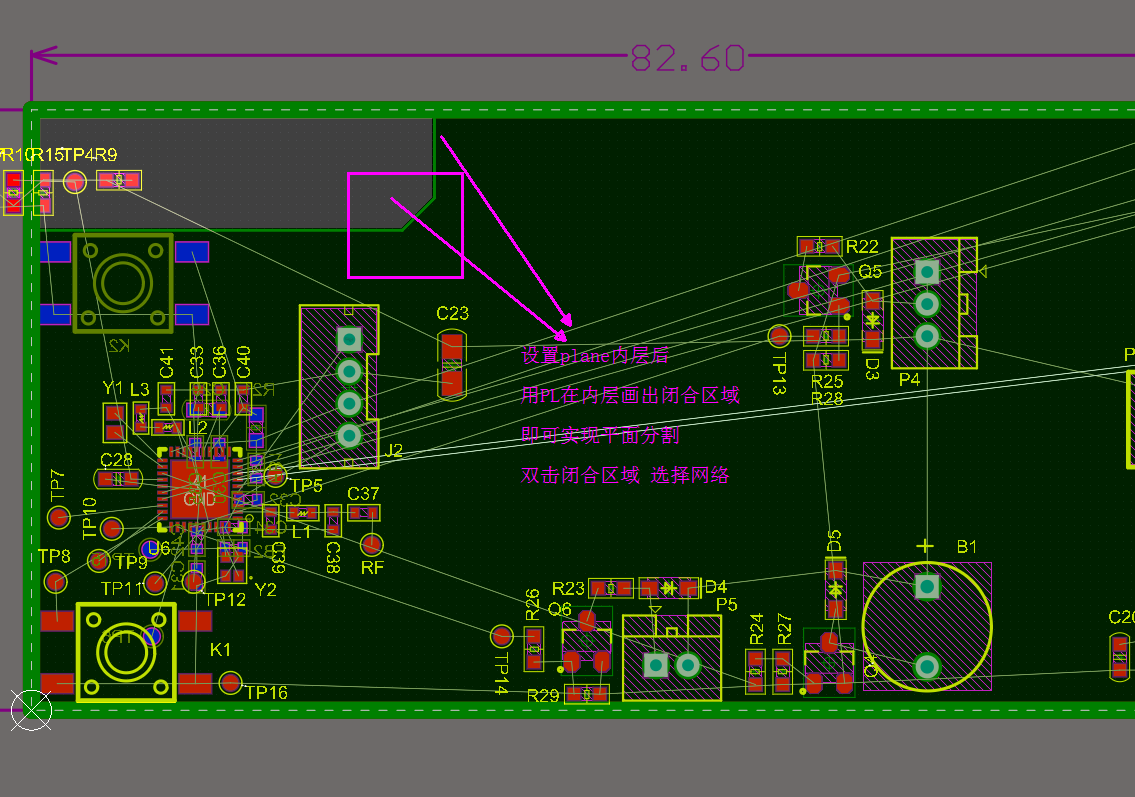

2、對于畫圖工程師來說signal屬于正片，可以在當前層進行走線或者鋪銅，走線有電器屬性，Plane屬于負片，在當前層走線屬于把銅皮挖掉，走線沒有電器屬性，而且負片好處是可以自動連接對應網絡的焊盤

ID:1089167 · 發表于 2024-3-6 11:43

1、對板廠生產來說signal或plane都一樣，都是銅箔
2、對LAYOUT工程師來說，正片上走線是有電器屬性的，負片上的走線無電器屬性，但是負片能提供更好的參考平面，負片也會自動連接對應網絡的過孔，各有優勢
3、至于選擇正片還是負片，根據項目需求來選
