信號處理-如何設計運放電路

ID:833325 · 發表于 2024-3-11 13:05

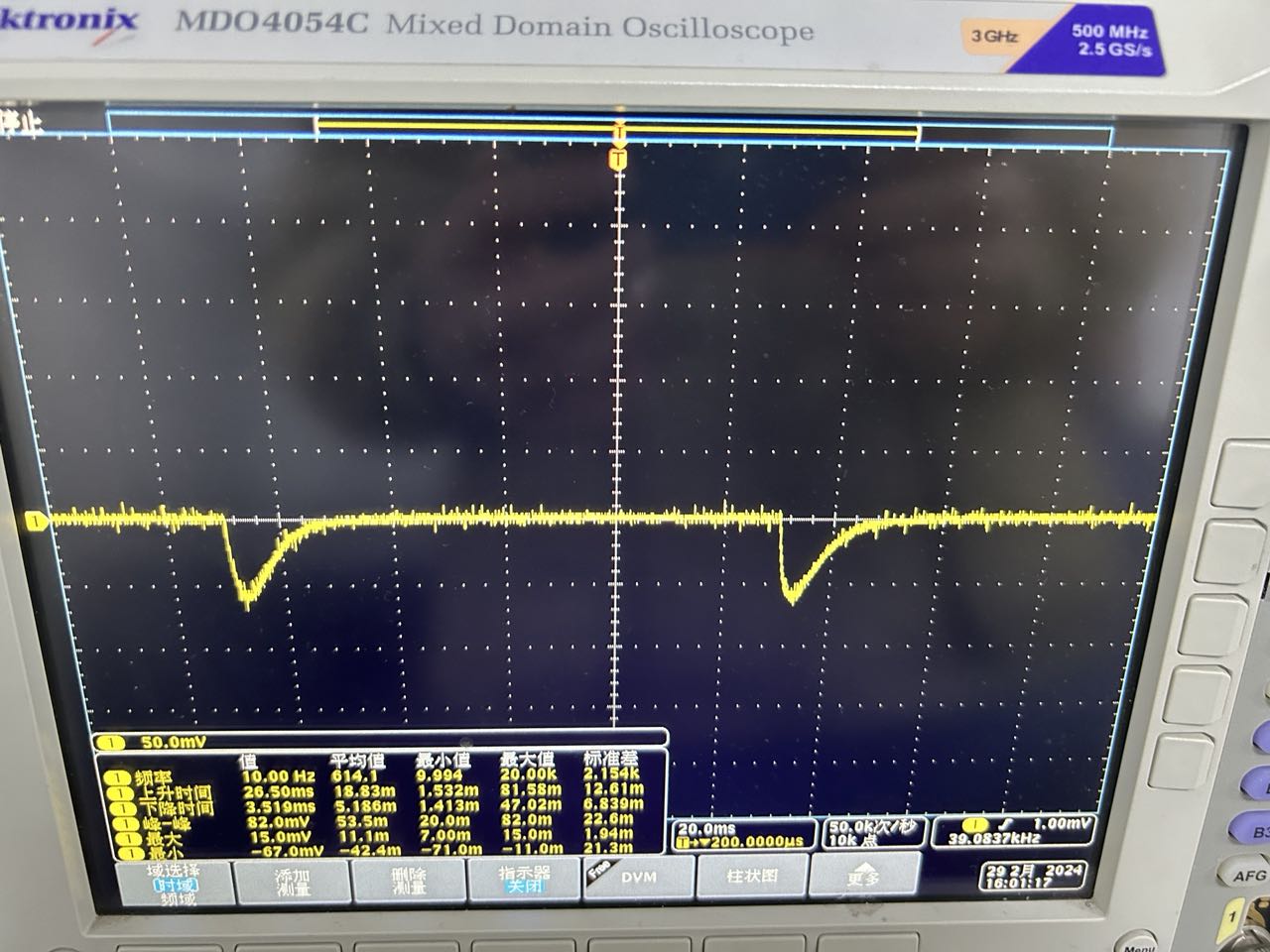

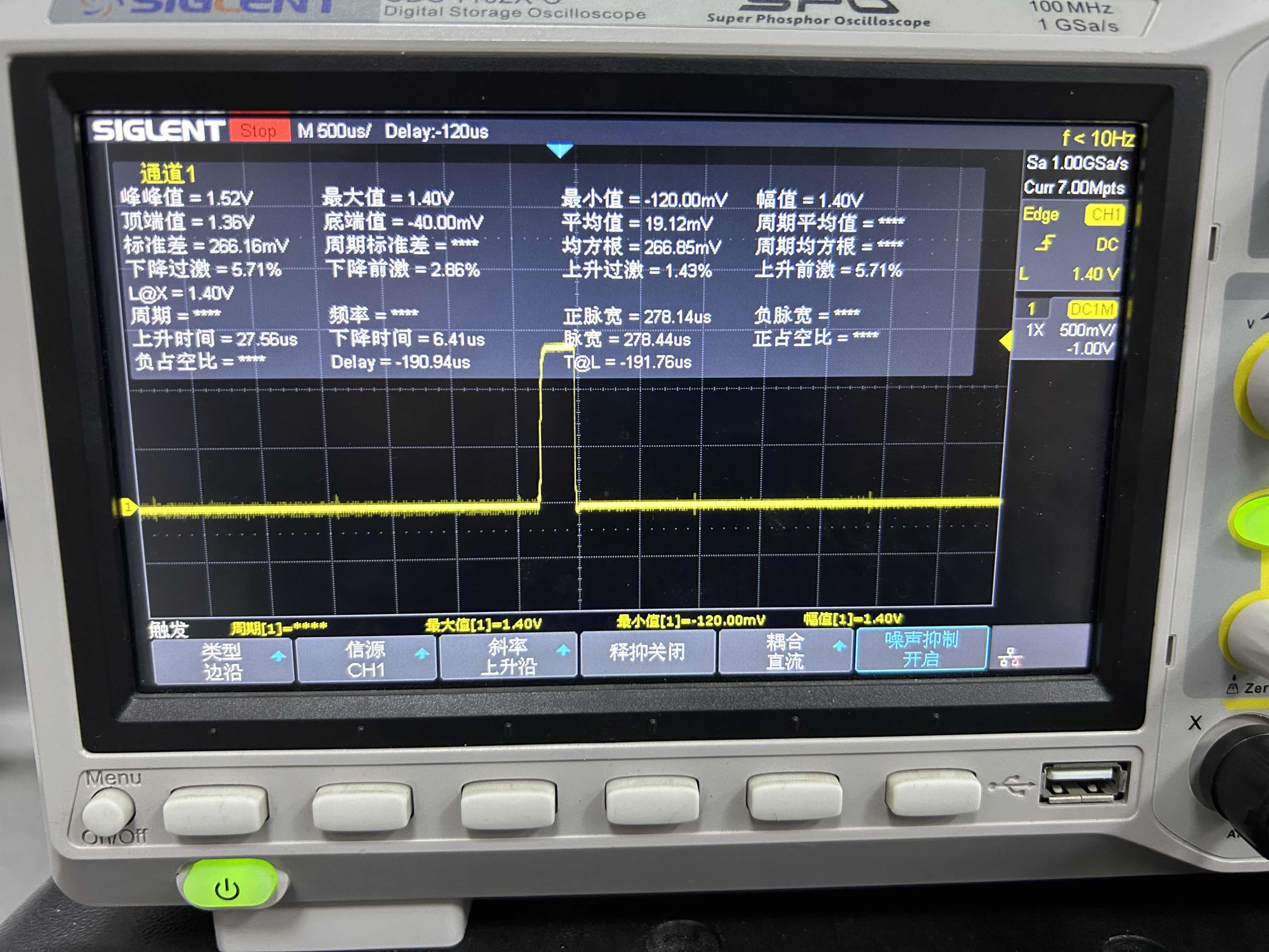

該如何設計電路，處理圖一信號 -> 圖二信號，有沒有推薦的運放芯片啊？

ID:833325 · 發表于 2024-3-11 15:54

感謝大家回復，程序ADC采集我會設計，麻煩告知運放這塊電路如何設計

ID:1107043 · 發表于 2024-3-11 14:47

1：把你要才加信號的這根導線連接到你的開發板（確保這個引腳可以進行adc的采集）
2：進行ADC采集的初始化
3：進行ADC轉換的到的值打印出來（這里是原始的數據值。且需要找對應的ADC轉換函數）
4：把（原始數據*基準電壓）/4096
注：這只是個人的簡單理解，其實你在網上搜索ADC相關的資料也有很多的

ID:883242 · 發表于 2024-3-11 15:12

用運放搬到0~3.3V范圍內就可以采集了。

ID:833325 · 發表于 2024-3-11 15:56

感謝大家解惑，ADC程序我會設計，麻煩告知運放這塊電路該如何設計

ID:149759 · 發表于 2024-3-11 16:36

易照龍發表于 2024-3-11 15:56
感謝大家解惑，ADC程序我會設計，麻煩告知運放這塊電路該如何設計

反向器放大電壓到基準電壓一下就可以了

ID:517951 · 發表于 2024-3-14 07:40

看了一下圖一, 圖二,信號的頻率不是很高, 輸入信號在5V以?xún)?nèi). 用一般的NE5532/LM833 這種運放就可以應對了.

ID:420836 · 發表于 2024-3-14 09:07

找到一本教授使用運算放大器進行模擬信號處理的書。

ID:236035 · 發表于 2024-3-14 09:21

如此專業的問題怎么回答呢，樓主明顯沒搞過電路。建議抄一下樣板，或者先學一下運放的原理和應用。
