NPN+PNP三極管構成的橋式變換電路

ID:668004 · 發表于 2024-3-11 18:43

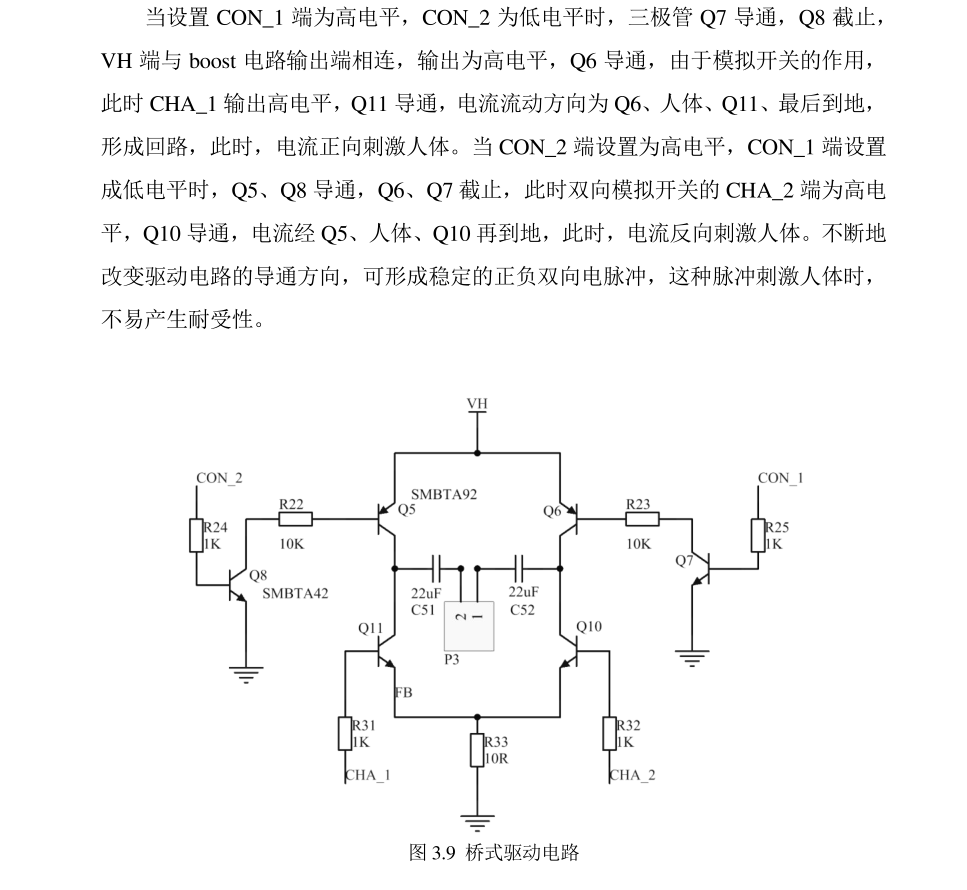

1.Q5、Q6能不能換成NPN三極管？為啥這里用PNP？

2.Q7、Q8三極管的作用？保護MCU的IO？

3.C51、C52、R10的作用是？

ID:883242 · 發表于 2024-3-11 21:20

上面兩個管子用NPN無法飽和，

Q7Q8是電平轉換

ID:1110945 · 發表于 2024-3-11 22:45

典型的全橋電路，“VH”是高電壓(相對于MCU的5V來說)，高電壓端的兩管不能由
MCU直接控制，要通過Q7，Q8間接控制。
C51，C52可防止直流電流流過人體。
R33是一個阻值為10歐的電阻，用于限制電流的大小.

ID:1065373 · 發表于 2024-3-11 23:14

上面用NPN，管子的驅動電壓必須要至少大于發射極0.6伏，這就需要很高的基極驅動電壓。不太方便，而且自帶負反饋，驅動電流增大，發射極電流增大，發射極電壓升高，驅動電流變小，所以管子不太容易進入飽和狀態，這樣不但驅動能力減小，管子功耗也會增加。

ID:668004 · 發表于 2024-3-12 13:45

Hephaestus 發表于 2024-3-11 21:20
上面兩個管子用NPN無法飽和，

Q7Q8是電平轉換

我是小白分析一下為啥不能飽和

ID:668004 · 發表于 2024-3-12 13:48

dj2001 發表于 2024-3-11 23:14
上面用NPN，管子的驅動電壓必須要至少大于發射極0.6伏，這就需要很高的基極驅動電壓。不太方便，而且自帶負 ...

非常感謝你的回復

1.e極的電壓不是為開路為0嗎？還沒開啟的時候

2.而且自帶負反饋--這個什么意思

3.發射極電壓升高，驅動電流變小，所以管子不太容易進入飽和狀態-----這個為什么有計算嗎？

我感覺你水平不錯能不能再講細一點謝謝

ID:668004 · 發表于 2024-3-12 13:48

明日之星8 發表于 2024-3-11 22:45
典型的全橋電路，“VH”是高電壓(相對于MCU的5V來說)，高電壓端的兩管不能由
MCU直接控制，要通過Q7，Q8間 ...

C51，C52可防止直流電流流過人體。----這個有什么關系？
