霧化器驅動電路問題

ID:1095802 · 發表于 2024-3-19 08:39

1、網絡上說霧化器是PWM控制的，那能用io口接上NMOS直接驅動振動片嗎？

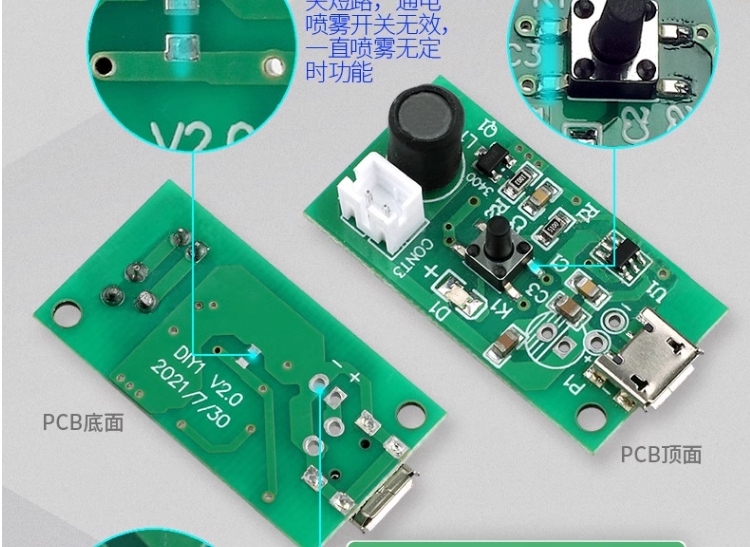

2、平臺上賣的模塊在mos管后面還有個三只引腳電感，這個是有什么作用？

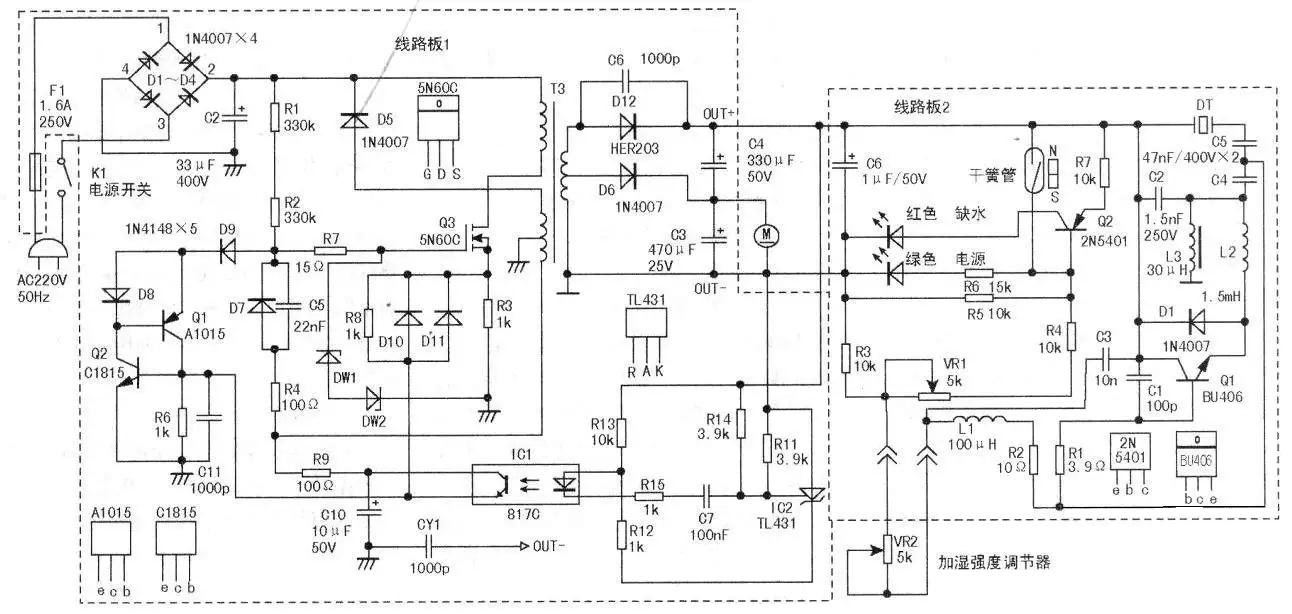

3、在開發社區找到一個如下圖，u1為c6101s，接線好像不點對不上，但是也接了個三腳電感，再接霧化片，電感作用是干啥的有沒有做過這個的大神啊

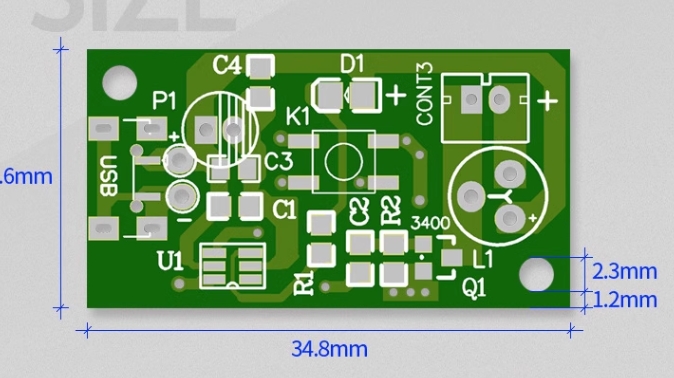

ID:293079 · 發表于 2024-3-19 14:45

PMW輸出頻率控制MOS管，MOS管利用開關特性，實現放大頻率，并且給后面的LC諧振電路提高"能量"，電感和電容組成LC諧振升壓電路，LC諧振在三極管輸出的頻率下，產生高頻的振蕩信號，驅動霧化片

ID:1064915 · 發表于 2024-3-19 14:59

ID:1095802 · 發表于 2024-3-22 14:53

youyouku 發表于 2024-3-19 14:45
PMW輸出頻率控制MOS管，MOS管利用開關特性，實現放大頻率，并且給后面的LC諧振電路提高"能量"，電感和電容 ...

沒有看到有電容，只看到電感，那么說用單片機驅動mos管片還帶不起來霧化片

ID:1095802 · 發表于 2024-3-22 14:55

joyb 發表于 2024-3-19 14:59

這個太雜了，看不懂

，但是還是感謝

ID:21455 · 發表于 2024-3-22 16:21

殿堂之上發表于 2024-3-22 14:53
沒有看到有電容，只看到電感，那么說用單片機驅動mos管片還帶不起來霧化片

c2-8.2nF 不就是電容

ID:1034262 · 發表于 2024-3-22 17:20

殿堂之上發表于 2024-3-22 14:53
沒有看到有電容，只看到電感，那么說用單片機驅動mos管片還帶不起來霧化片

霧化片就是電容

ID:1095802 · 發表于 2024-3-26 08:25

coody_sz 發表于 2024-3-22 17:20
霧化片就是電容

啊，這我還真不知道，它相當電容

ID:1095802 · 發表于 2024-3-26 08:34

csmjmcc 發表于 2024-3-22 16:21
c2-8.2nF 不就是電容

我說的沒看到是這個圖上的
