STM32單片機凈水器,水流量計制作 附程序

[復制鏈接]
ID:282074 發表于 2024-4-2 18:52 | 顯示全部樓層 |閱讀模式
家用買的凈水器有時放水給忘了水灌的到處都是，于是想出做一個水流量計，要多水就出多少容量水，給大家分享一下；

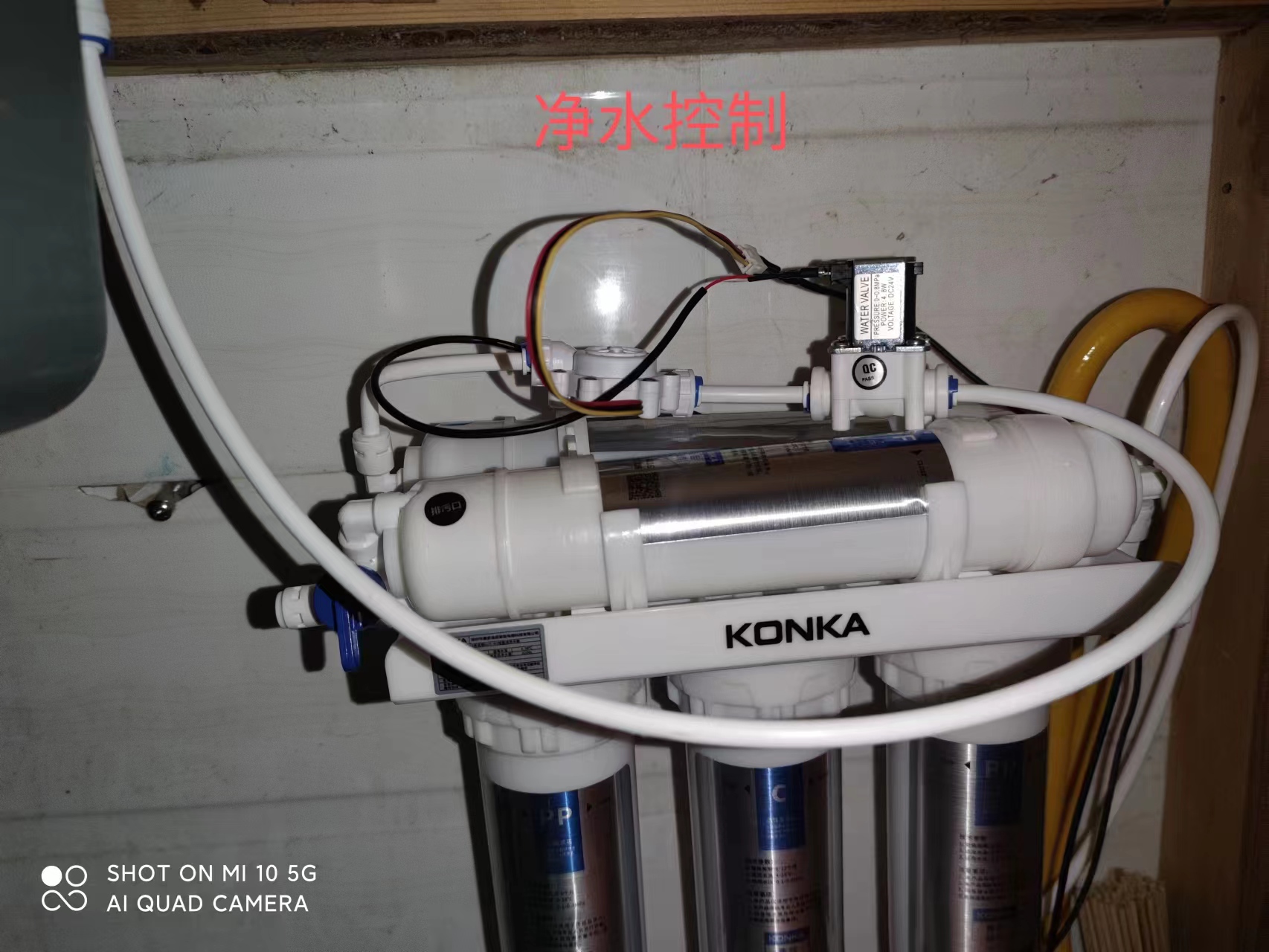

電源板.jpg 凈水控制.jpg 水流量計.jpg 主機正面.jpg 主控板.jpg
中斷處理
  1. #include "stm32f10x.h"
  2. #include "delay.h"
  3. #include "exti.h"
  4. #include "led.h"
  5. #include "display.h"
  6. #include "key.h"

  8. void EXIT_Init(void)
  9. {
  10.     GPIO_InitTypeDef GPIO_InitStructure;
  11.     EXTI_InitTypeDef EXTI_InitStructure;                //定義外部中斷結構變
  12.     NVIC_InitTypeDef NVIC_InitStructure;                //定義向量中斷結構變量

  14.     RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB  , ENABLE  );
  15.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);//  打開復用時鐘
  16.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource0); //連接中斷管腳PB0

  18.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 ;                //B0-B1 為外部按鍵 作為3個獨立外部輸入中斷
  19.     GPIO_InitStructure.GPIO_Mode =  GPIO_Mode_IN_FLOATING;                   // 輸入
  20.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;                 // 最高輸入速率50MHz
  21.     GPIO_Init(GPIOB, &GPIO_InitStructure);                                 // 選擇B端口

  23.     NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);//設置NVIC中斷分組 0位搶占優先級，4位響應優先級
  24.     NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;//選擇中斷通道0
  25.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;//搶占優先級0 只能為0
  26.     NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;//響應優先級2 共有16個
  27.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能中斷
  28.     NVIC_Init(&NVIC_InitStructure);//完成初始化
  29.
  30.
  31.     NVIC_InitStructure.NVIC_IRQChannel = EXTI1_IRQn;//選擇中斷通道0
  32.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;//搶占優先級0 只能為0
  33.     NVIC_InitStructure.NVIC_IRQChannelSubPriority=2;//響應優先級2 共有16個
  34.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能中斷
  35.     NVIC_Init(&NVIC_InitStructure);//完成初始化

  37.     EXTI_InitStructure.EXTI_Line = EXTI_Line0 | EXTI_Line1;//選擇中斷線路0和1
  38.     EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//設置為中斷請求，非事件請求
  39.     EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;//設置中斷觸發方式為下降沿觸發
  40.     EXTI_InitStructure.EXTI_LineCmd = ENABLE;//外部中斷使能
  41.     EXTI_Init(&EXTI_InitStructure);

  43. }

  45. /*
  46. ********************************************************************************
  47. ** 函數名稱 ： EXTI0_IRQHandler(void)
  48. ** 函數功能 ： 外部中斷函數
  49. ** 輸    入        ： 無
  50. ** 輸    出        ： 無
  51. ** 返    回        ： 無  RESET
  52. ********************************************************************************
  53. */
  54. void EXTI0_IRQHandler(void)
  55. {
  56.     if(EXTI_GetITStatus(EXTI_Line0)!=RESET)//判斷某個線上的中斷是否發生
  57.     {
  58.
  59.         if((GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0)==0))    //按鍵真的被按下
  60.         {
  61.                                            mL=mL+sdmaichong_ml;                          //1脈沖為10ML水
  62.
  63.                                            LjmL= LjmL+sdmaichong_ml;
  64.                                                                       //100ML累計一次
  65.

  67.         }
  68.
  69. //      while(!GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0)); //等待松手 不能使用KEY_B0代替
  70.         EXTI_ClearITPendingBit(EXTI_Line0); //清楚中斷標志位
  71.     }
  72. }


  75. /*
  76. ********************************************************************************
  77. ** 函數名稱 ： EXTI1_IRQHandler(void)
  78. ** 函數功能 ： 外部中斷函數
  79. ** 輸    入        ： 無
  80. ** 輸    出        ： 無
  81. ** 返    回        ： 無  RESET
  82. ********************************************************************************
  83. */
復制代碼

  1. /*IO使用情況
  2.   A0  A1  A2 A3 A4 A5 A6 A7  鍵盤  B6 B7顯示器  B0水流量感應器  C11 5腳 C12 6腳 24C模塊
  3.         C0電磁閥，C1報警信號
  4. */
  5. #include "stm32f10x_conf.h"
  6. #include "key.h"
  7. #include "display.h"
  8. #include "delay.h"
  9. #include "oled.h"
  10. #include "led.h"
  11. #include "exti.h"
  12. #include "24C02.h"
  13. #include "timer.h"


  16. int main()
  17. {
  18.           SystemInit();  //將主頻調整到72M
  19.     LED_Init();
  20.                 OLED_Init();                        //初始化OLED
  21.                 OLED_Clear() ;
  22.           TIM1_Init();     //初始化定時器1
  23.           EXIT_Init();
  24.     EXTI0_IRQHandler();
  25. //    EXTI1_IRQHandler();
  26.     AT24CXX_Init(); //24CXX初始化
  27. //                key_Init();
  28.     Read_SmL_LJmL();
  29.
  30.    while(1)
  31.    {
  32.            HL_key_Display();
  33.            key_scan();
  34.                  Display();
  35.
  36.    }
  37. }

復制代碼

Keil代碼下載: 水流量計 多菜單ML.7z (226.49 KB, 下載次數: 33)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:170318 發表于 2024-4-3 08:50 | 顯示全部樓層
注釋較全，下來學習編程方式，謝謝樓主分享
回復

使用道具 舉報

ID:430492 發表于 2024-4-3 23:11 | 顯示全部樓層
這個比較實用，多點這樣的設計就好了，感謝樓主！！！
