電路求解,目的是通過NMOS調電壓來改變電機轉速

ID:1091604 · 發表于 2024-4-9 16:38

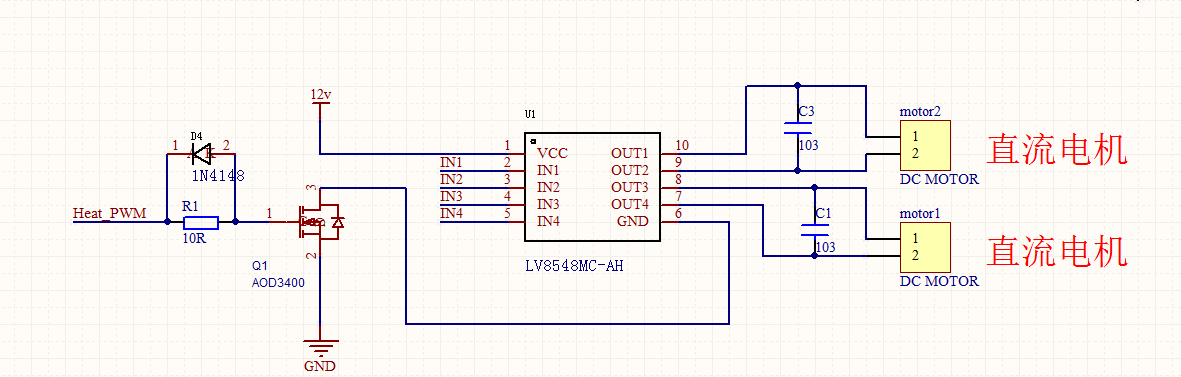

以下電路求解，目的是通過NMOS調電壓來改變電機轉速，求解

ID:1034262 · 發表于 2024-4-9 17:37

你得用LC濾波、續流二極管。

ID:883242 · 發表于 2024-4-9 18:53

改變驅動器電源電壓來改變電機轉速。

ID:634587 · 發表于 2024-4-10 08:47

怎么接的是VCC，不是IN???

ID:1091604 · 發表于 2024-4-10 09:24

目前這個電路無法工作，想問下是哪里出了問題

ID:1091604 · 發表于 2024-4-10 09:25

bboroo 發表于 2024-4-10 08:47
怎么接的是VCC，不是IN???

IN是接IO

ID:1091604 · 發表于 2024-4-10 09:26

Hephaestus 發表于 2024-4-9 18:53
改變驅動器電源電壓來改變電機轉速。

這個電路是有問題的，所以想問下怎么修改

ID:384109 · 發表于 2024-4-10 10:02

方法就錯了吧，調電壓應該只能直接接電機，不能接驅動模塊

ID:1064915 · 發表于 2024-4-10 10:43

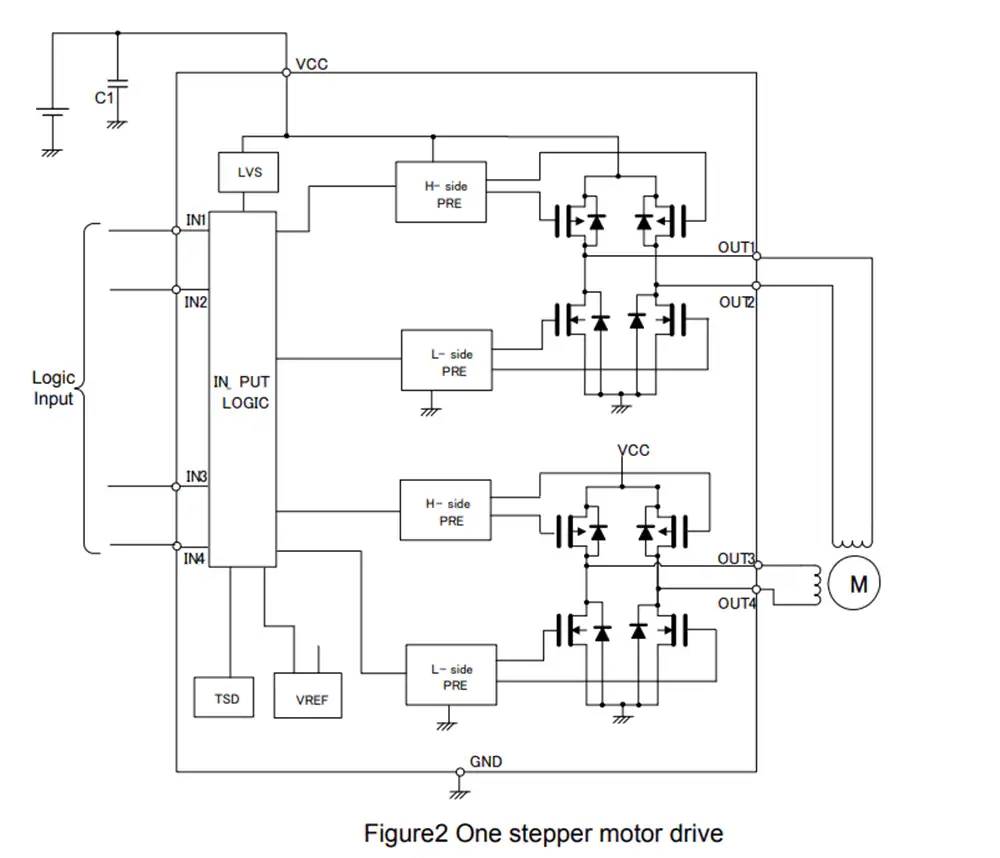

ANDLV8548MC-D.pdf (637.92 KB, 下載次數: 3)

ID:69038 · 發表于 2024-4-10 11:35

你把脈寬信號接入VCC就是錯的。
應該要接在INx上才對。
如果只是單純要調速，倒是可以把U1刪除，C2貼0R，電機接在12V和Q1的3腳上，D4改接到電機兩端，負極接12V，R1改1K，同時在Q1的1腳和地之間再加一個100K。
試試？

ID:1091604 · 發表于 2024-4-10 13:17

電路調整如下，幫忙看下是否具備可行性

ID:1091604 · 發表于 2024-4-10 13:21

人中狼發表于 2024-4-10 10:02
方法就錯了吧，調電壓應該只能直接接電機，不能接驅動模塊

想問下在可以調速的情況下實現電機的正反轉，怎么修改電路

ID:192020 · 發表于 2024-4-10 13:59

1，不知道為什么要這樣接，這樣接應該也是達不到你題目說的調電壓。
2，正常接法應該是VCC-GND直接接12V，IN1-IN2，IN3-IN4接IO口，改變IN1的PWM調速，改變IN2高低電平調向。這也不是調電壓來調速的

ID:28752 · 發表于 2024-4-10 14:15

這樣接,芯片能正常工作???,用分立元件,后級接PWM應該可以....

ID:1116081 · 發表于 2024-4-10 14:35

內個要直接接電機

ID:1091604 · 發表于 2024-4-11 10:56

zhuls 發表于 2024-4-10 11:35
你把脈寬信號接入VCC就是錯的。
應該要接在INx上才對。
如果只是單純要調速，倒是可以把U1刪除，C2貼0R， ...

要實現正反轉

ID:161164 · 發表于 2024-4-11 14:23

tobbie 發表于 2024-4-11 10:56
要實現正反轉

1，不知道為什么要這樣接，這樣接應該也是達不到你題目說的調電壓。
2，正常接法應該是VCC-GND直接接12V，IN1-IN2，IN3-IN4接IO口，改變IN1的PWM調速，改變IN2高低電平調向。這也不是調電壓來調速的

ID:1091604 · 發表于 2024-4-12 10:00

lkc8210 發表于 2024-4-11 14:23
1，不知道為什么要這樣接，這樣接應該也是達不到你題目說的調電壓。
2，正常接法應該是VCC-GND直接接1 ...

驅動模塊的vcc和GND直接接12v嗎
