利用51單片機擴展8255對64個彩燈進行控制

ID:1119444 · 發表于 2024-5-6 15:21

有友友可以指點一下嗎？剛開始學習單片機不久，要求做一個項目，不知道從何下手

1）利用64個發光二極管模擬節日彩燈，利用單片機擴展8255對64個彩燈進行控制；

2）設計至少三種彩燈閃爍方式，按隨機順序組合，或固定組合連續運行；

3）用矩陣鍵盤設置彩燈閃爍間隔時間和閃爍方式（隨機、固定），

4）設置24小時內自動開燈和關燈時間。

3、設計說明：1）8255、發光二極管、矩陣鍵；2）隨機數可通過讀取時間獲得。

4、設計結果：1）硬件電路，2）流程圖、3）軟件程序，4）通過實驗裝置觀察運行結果。

ID:1034262 · 發表于 2024-7-3 18:00

不如用WS2812，三基色（彩色），單線控制，直接買一串回來，寫個程序啟動。

ID:332444 · 發表于 2024-7-3 16:51

要花樣，隨便整個。

ID:332444 · 發表于 2024-7-2 15:46

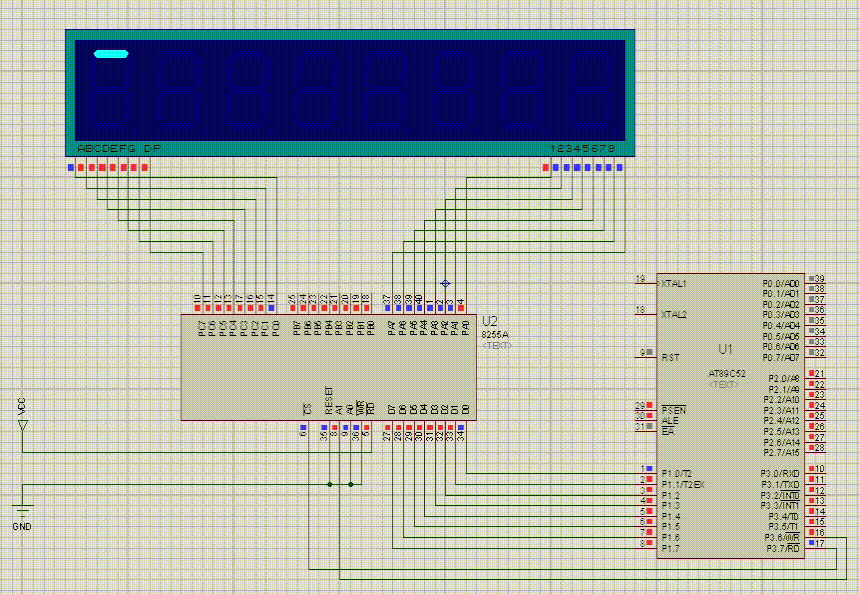

好奇怪,看上一回復時間,居然在4年后的現在,我才有興趣研究和動手做8255A,下面是演示,有關代碼在我帖子里面,可以參考.

ID:332444 · 發表于 2024-7-1 14:56

作了一個試驗就當作是回復了

ID:332444 · 發表于 2024-6-29 16:07

原來如此，方式1需要PC的幾個引腳配合，難怪我看到發送的數據對PA、PB相互影響不正常呢，哈哈，看來百度知道資料不夠詳細，方式0確實很簡單。

ID:332444 · 發表于 2024-6-28 09:09

8255時不時的都有提問,前天找了一下資料,按百度知道描述,寫了發送PA數據給數碼管段,昨晚改數碼位,發現不正常,原本想沒什么時序,今天不得不找時序看看了,對方是2和3光看文字還不是很了解.

ID:688692 · 發表于 2024-6-27 15:17

那還不如直接上WS2812了，一個口，多少個燈都行

ID:332444 · 發表于 2024-6-27 14:58

LaoYuTou 發表于 2024-5-11 17:41
一片8255可以實現（用兩個8位口，8X8=64），或者2片595，數碼管掃描原理。或者595+74LS138。

說得不錯，數碼管的每段都可以看作是一個LED，可以實現64的流水，教材可能是學習如何控制以及理解原理，仿真即可，未必就弄實物。
說起來也有趣，看到這里使得我想起了之前回復的5乘5矩陣按鍵，2組使用5都是賦值31和0，得閑把初值顯示看看，可能會找到有趣的規律。

ID:332444 · 發表于 2024-6-27 10:17

8255驅動相對比較簡單沒什么時序要求

ID:1080935 · 發表于 2024-5-11 17:41

一片8255可以實現（用兩個8位口，8X8=64），或者2片595，數碼管掃描原理。或者595+74LS138。

ID:1119444 · 發表于 2024-5-9 21:28

zhuls 發表于 2024-5-6 23:55
8255不好買還貴，不如595更實用？
8個595就是64個IO了。8個595不到1RMB。分散開來還好布線。
8255一個只 ...

謝謝您的回復！我跟老師商量了一下，他說能實現功能就行！感謝

ID:1119444 · 發表于 2024-5-9 21:16

zhuls 發表于 2024-5-6 23:55
8255不好買還貴，不如595更實用？
8個595就是64個IO了。8個595不到1RMB。分散開來還好布線。
8255一個只 ...

是的，8255一搜都沒賣的

ID:1118092 · 發表于 2024-5-9 19:53

先做硬件，慢慢來

ID:883242 · 發表于 2024-5-8 18:36

zhuls 發表于 2024-5-6 23:55
8255不好買還貴，不如595更實用？
8個595就是64個IO了。8個595不到1RMB。分散開來還好布線。
8255一個只 ...

學生，理解一下。

ID:155507 · 發表于 2024-5-7 15:31

zhuls 發表于 2024-5-6 23:55
8255不好買還貴，不如595更實用？
8個595就是64個IO了。8個595不到1RMB。分散開來還好布線。
8255一個只 ...

使用3個8255芯片來擴展至少64個IO口，每個8255連接到51單片機的數據總線和地址總線上。
8255配置就需在12個IO

ID:879348 · 發表于 2024-5-7 13:30

先做出硬件，再不停調試程序

ID:88256 · 發表于 2024-5-7 09:55

zhuls 發表于 2024-5-6 23:55
8255不好買還貴，不如595更實用？
8個595就是64個IO了。8個595不到1RMB。分散開來還好布線。
8255一個只 ...

教材是不會隨意更改的，人是有惰性的，能夠應付得過去為什么要給自己添麻煩？所以就這么一年一年延續下來了。

ID:69038 · 發表于 2024-5-7 09:48

runmuel 發表于 2024-5-7 09:04
我也覺得595比較合適，而且8個IO口同一時間變化對控LED很重要。

是的，OE腳很好用。不想用就直接接地，想用就連到MCU，可開或關輸出，輸入PWM還能調亮度。。

ID:60370 · 發表于 2024-5-7 09:04

zhuls 發表于 2024-5-6 23:55
8255不好買還貴，不如595更實用？
8個595就是64個IO了。8個595不到1RMB。分散開來還好布線。
8255一個只 ...

我也覺得595比較合適，而且8個IO口同一時間變化對控LED很重要。

ID:1110945 · 發表于 2024-5-7 00:08

74HC164只要兩個IO口就可以驅動，串兩個74HC164用掃描法就可以
控制64個LED了。閃爍的效果是軟件里做出來的，那就要看如何發揮了。

ID:69038 · 發表于 2024-5-6 23:55

8255不好買還貴，不如595更實用？
8個595就是64個IO了。8個595不到1RMB。分散開來還好布線。
8255一個只能擴到24個IO，你64IO需要3個，一個8255配置需在12個IO，8個數據線+4個控制口，用3個就需要8+12=20個IO，而8個595用級聯方式只要3-4個IO就控制64個IO
教學的還是老一套電路，早該與時俱進了。。
