單片機數碼管動態顯示不亮,這是怎么回事呢?

ID:1061677 · 發表于 2024-6-4 11:38

單片機P1口送段選，P0口送位選（原理上P0口接了VCC，默認上電應該是5V）

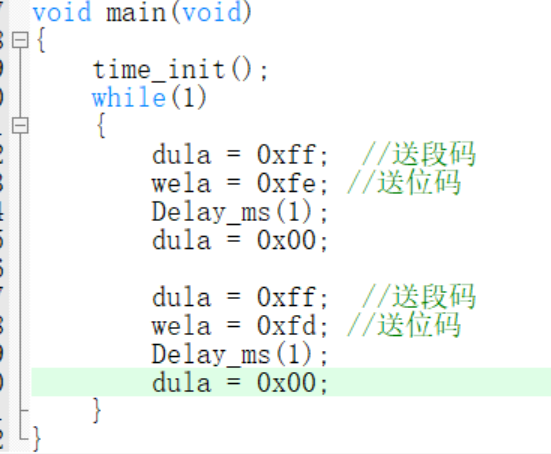

主函數。
共陰極數碼管，動態顯示。
段選給高電平，位選給低電平選中，延時消影，按理說應該穩定顯示兩個8.啊，為啥一個都不亮，不明白這段程序哪里有問題？

ID:1109793 · 發表于 2024-6-4 18:45

接VCC啥意思？數碼管共陰還是共陽？

ID:925236 · 發表于 2024-6-4 19:41

看程序你應該是用的共陰數碼管，你如果要讓他一直顯示88的話，就保留前三行就夠了，消隱的做法要么多次執行，要么把延時加長，你這邊直接把延時加到1s

ID:59202 · 發表于 2024-6-4 22:08

最好把電路圖發上來，標明用的啥單片機

ID:1061677 · 發表于 2024-6-4 23:09

xiaobendan001 發表于 2024-6-4 18:45
接VCC啥意思？數碼管共陰還是共陽？

VCC 是5V的，數碼管共陰啊

ID:1109793 · 發表于 2024-6-5 07:36

百二秦關終屬我發表于 2024-6-4 23:09
VCC 是5V的，數碼管共陰啊

P0接VCC這是要燒掉它嗎？

ID:619259 · 發表于 2024-6-5 09:23

檢查一下延時函數，刷新不能太快。

ID:996773 · 發表于 2024-6-5 10:55

又是個打持久戰的，樓主2023年1月份開始玩動態顯示數碼管的，一年半過去了，動態顯示逐個點亮，逐

個發字段，延時多久都搞不清，p0口接vcc？我也是新手，玩單片機幾年了都沒看誰敢這么做，樓主不把

單片機干冒煙不罷休，還玩?zhèn)€嘚

ID:619259 · 發表于 2024-6-5 11:29

你的消隱思維是不對的。
程序先送段碼再送位碼，消隱應該是關閉位碼；如果先送位碼再送段碼，消隱是關閉段碼；當然消隱也可以段碼和位碼都關閉。

ID:1123418 · 發表于 2024-6-5 13:46

消隱問題延時太短

ID:1061677 · 發表于 2024-6-6 10:56

xiaobendan001 發表于 2024-6-5 07:36
P0接VCC這是要燒掉它嗎？

呃，有限流電阻的哥

ID:1061677 · 發表于 2024-6-6 11:00

hi等你發表于 2024-6-5 10:55
又是個打持久戰的，樓主2023年1月份開始玩動態顯示數碼管的，一年半過去了，動態顯示逐個點亮，逐

個發 ...

首先，感謝你還點開了我的主頁；其次，這個延時多久我確實不懂，我只知道人眼的暫留效應不超過24ms,P0口雖然接了VCC，但是還有限流電阻的，之所以接VCC是希望P0口可以正常輸出高電平。最后，我單片機沒冒煙，我承認我是菜鳥哈，謝謝賜教！

ID:1061677 · 發表于 2024-6-6 11:01

cy009 發表于 2024-6-5 11:29
你的消隱思維是不對的。
程序先送段碼再送位碼，消隱應該是關閉位碼；如果先送位碼再送段碼，消隱是關閉段 ...

謝謝你，我之前對這塊還挺疑惑的，因為有的程序消影是關段碼，有的程序消影的是關位碼，我看得也是一頭霧水。謝謝你，明白了！

ID:624769 · 發表于 2024-6-6 16:58

雖然  看不懂樓主文字描述里到底在說啥東西。
但是，從代碼看，如果樓主電路沒有瞎搞的話，

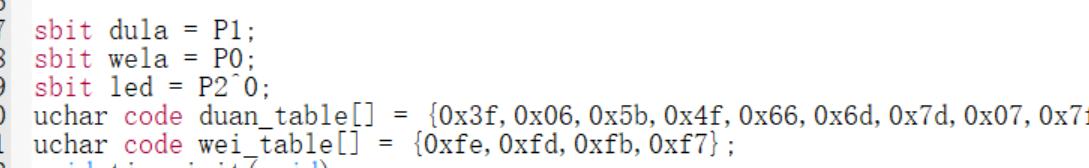

把  sbit  wela = P0; sbit dula = P1;
改成  sfr wela = 0x80; sfr dula = 0x90;
或者改成  #define wela  P0
應該就能亮了

ID:1109793 · 發表于 2024-6-6 18:35

188610329 發表于 2024-6-6 16:58
雖然看不懂樓主文字描述里到底在說啥東西。
但是，從代碼看，如果樓主電路沒有瞎搞的話，
把 sbit we ...

為啥要這樣改？

ID:1109793 · 發表于 2024-6-6 18:46

xiaobendan001 發表于 2024-6-6 18:35
為啥要這樣改？

哦，懂了，不能用sbit定義

ID:1061677 · 發表于 2024-6-7 15:16

188610329 發表于 2024-6-6 16:58
雖然看不懂樓主文字描述里到底在說啥東西。
但是，從代碼看，如果樓主電路沒有瞎搞的話，
把 sbit we ...

是的，我也是昨天晚上才知道，謝謝你
