Altium Designer元件角度問題

ID:969150 · 發表于 2024-6-6 10:37

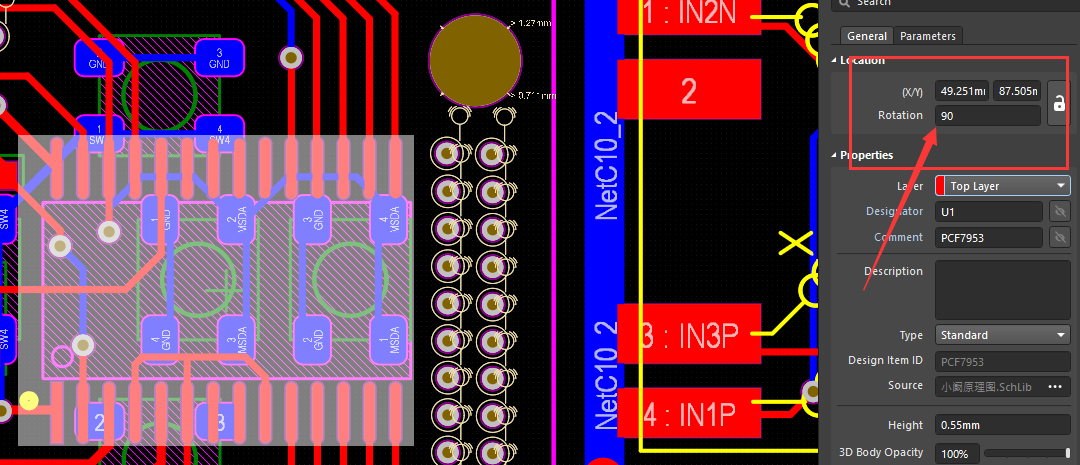

大佬們，這個為啥貼裝出來是這樣的，芯片怎么是豎著的，我看PCB文件，芯片角度為什么是90度【我改成180度或者0度，芯片就旋轉了】，那幾個豎著的電阻也是270度，正常的應該是180度/0度。

ID:1004920 · 發表于 2024-6-7 08:29

你看看自己的PCB庫文件，凡是貼的位置不對的都是庫文件里元件1腳不是在左下角的。把自己的PCB庫文件全部做成左下角為1腳，就會好了。

ID:402383 · 發表于 2024-6-6 13:36

在嘉立創做SMT貼片需要手動調節/確認元器件方向

ID:969150 · 發表于 2024-6-6 17:44

讓公司SMT自己調整了

ID:1109793 · 發表于 2024-6-6 18:32

不光芯片，二極管也容易錯。原因是AD里面的元件庫的0度方向與實際的物料的初始方向是不一樣的，可以看一下實際的方向，然后把庫文件里面的方向改成一樣的。這樣在設計時所產生的角度變化，就可以導出后直接使用了。否則就需要在工廠先貼一片看看，然后逐個調整為正確的方向。
比如你上面那個芯片，如果是用編帶的，可能就是橫的，但是管裝震動飛達可能就是豎著了。豎著的可能還需要設置取料角度。

ID:401564 · 發表于 2024-6-6 19:22

在哪里貼片都是一樣的,1腳的要和編帶上面1腳的位置一樣的
長期合作的貼片廠一般是自己會對一下位置的
JLC不自己去調位置的話,那就是機器按照自己的"想法"去貼片的
但是,一般JLC都會有客服跟你溝通的,不知道你這個為什么貼成這個樣子

ID:879348 · 發表于 2024-6-7 08:49

在自己公司做的嗎，很明顯SMT部門要整你，是不是公司部門斗啊，外發不至于這么不專業

ID:1117290 · 發表于 2024-6-7 10:30

貼片作留痕調整方向即可

ID:1124188 · 發表于 2024-6-7 12:33

這是和SMT貼片的人沒有協調一致，一般都會進行檢查的

ID:466250 · 發表于 2024-6-9 02:06

要在元件庫中調整，不是在pcb中調整。外發貼片廠一般都會給你對好，不用考慮。

ID:969150 · 發表于 2024-6-13 09:27

謝謝各位大佬，菜鳥剛剛上班，這個問題給我整自閉了。

ID:824490 · 發表于 2024-6-13 10:56

這個很正常！是SMD車間在整P碼時調整一下方向就可以了。而且你這個不還沒有過爐嗎？批量改一下P代碼的角度。
我這邊不管你PCB庫如何定位，元件如何旋轉，最終貼板出來都要是正常的。象這樣的板決不能流到客戶手上。不然就是罰錢的問題了。

ID:1125852 · 發表于 2024-6-18 21:36

將最小水平空間距離設置為0mil

ID:1126022 · 發表于 2024-6-19 14:10

有可能是物料的包裝方式不同，加上SMT制程中，肯定疏漏了，導致出現這個問題，一般SMT機臺都是有識別的

ID:313517 · 發表于 2024-6-21 23:10

打板子出現的問題，找廠家

ID:1129414 · 發表于 2024-8-2 17:42

不是pcb板問題，貼片的問題
