本文從節省單片機I/O資源的角度，運用動態掃描的方式，實現2個I/O口掃描5個按鍵的功能。
一、思路：2個I/O口分別定義為KEY1和KEY2，可以有4種狀態，如下：
—————————————————————
KEY1 KEY2 功能
0 0 不使用
0 1 檢測按鍵2
1 0 檢測按鍵4
1 1 檢測按鍵1、3、5
—————————————————————
二、掃描：
1.KEY1＝0，KEY2＝1，按下按鍵2可拉低KEY2，從而檢測按鍵2的狀態。
2.KEY1＝1，KEY2＝0，按下按鍵4可拉低KEY1，從而檢測按鍵4的狀態。
3.KEY1＝1，KEY2＝1，按下按鍵1可拉低KEY2，按下按鍵3可拉低KEY1，按下按鍵5可同時拉低KEY1和KEY2。
當有某個按鍵按下時，需要進行松手檢測，在按下狀態使按鍵掃描停止，不然會出現錯亂。
三、總結：
本案例除按鍵掃描，還有數碼管動態顯示，僅為單片機初學者或愛好者提供學習研究，了解程序編寫的思維，互相交流。
學無止境，如果學友們有興趣，下次發布1個I/O掃描8個按鍵的方案。

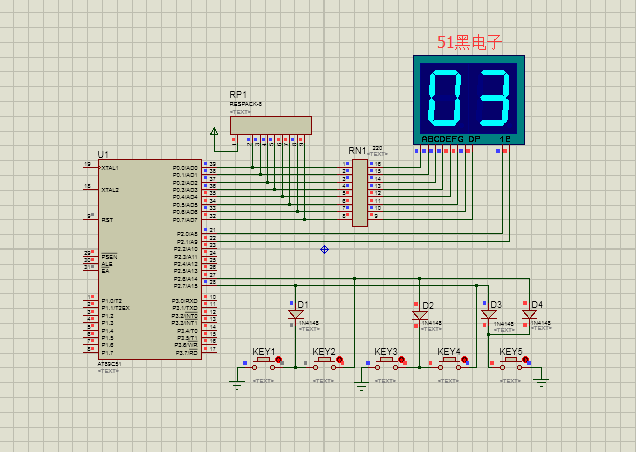

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
下載附件
2024-6-12 16:17 上傳
四、單片機程序：
#include <REGX52.H>
#define uint unsigned int
#define uchar unsigned char
uchar code SEG[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //共陽代碼
uchar keynum; //定義按鍵鍵值變量
sbit COM1=P2^0; //數碼管位1
sbit COM2=P2^1; //數碼管位2
sbit KEY1=P2^6; //按鍵位1
sbit KEY2=P2^7; //按鍵位2
/***********************************************************
延時函數
***********************************************************/
void Delay(uint xms)
{
uchar i;
while(--xms)
{
i=120;
while(--i);
}
}
/***********************************************************
數碼管動態掃描顯示函數
***********************************************************/
void Show_seg()
{
P0=SEG[keynum/10];
COM1=1;
Delay(5);
COM1=0;
P0=SEG[keynum%10];
COM2=1;
Delay(5);
COM2=0;
}
/***********************************************************
按鍵掃描函數
***********************************************************/
void Key_scan() //本按鍵掃描程序必須要有松手檢測，不然會出錯
{
KEY1=1; KEY2=1; //此狀態可以檢測按鍵1、3、5
if(KEY1==1 && KEY2==0) {keynum=1; while(KEY1==1 && KEY2==0)Show_seg(); Delay(15);}
if(KEY1==0 && KEY2==1) {keynum=3; while(KEY1==0 && KEY2==1)Show_seg(); Delay(15);}
if(KEY1==0 && KEY2==0) {keynum=5; while(KEY1==0 && KEY2==0)Show_seg(); Delay(15);}
KEY1=0; KEY2=1; //此狀態可以檢測按鍵2
if(KEY2==0) {keynum=2; while(KEY2==0)Show_seg(); Delay(15);}
KEY1=1; KEY2=0; //此狀態可以檢測按鍵4
if(KEY1==0) {keynum=4; while(KEY1==0)Show_seg(); Delay(15);}
}
/***********************************************************
主函數
***********************************************************/
void main()
{
while(1)
{
Key_scan();
Show_seg();
}
}
仿真程序下載:
2IO掃描5個按鍵.7z
(18.63 KB, 下載次數: 11)
2024-6-12 16:16 上傳
點擊文件名下載附件
