如果有這樣的一款GUI軟件,你需要嗎?（持續更新....）

ID:471574 · 發表于 2024-6-14 13:43

最近在搞單片機編程，需要用到TFT彩屏，實現GUI界面，常規的操作有二個：一、用第三方的GUI軟件編輯界面，然后移植他們的庫；
二、自己寫庫，實現點陣圖、文字、彩圖、畫直線、畫圓、圓矩形等功能，在第三方圖形軟件里編輯好界面，然后獲取坐標位置、大小，在自己的MCU程序一個個指令生成對應的界面；
先說下這二種操作的優缺點：第一種用第三方庫，比較簡便，移植需要先研究庫，一般庫功能比較全面，有些功能用不上，因此會浪費比較多程序空間；
第二種方法要自己寫庫，第一次寫比較花時間，第二次就簡單多了。界面不太好編輯處理，每改動一個坐標就要在程序里更新，重新編譯，感覺非常不方便，也花時間。
于是，我在想，如果我設計一款軟件，功能如下：
一、支持點陣圖、文字、彩圖、畫直線、畫圓、圓矩形等繪圖，所見即所得，而且每個元件可以隨時單獨編輯和移動位置；
二、支持不同屏幕大小設置、縮放功能；
三、支持單色屏、16色彩屏、24色彩屏；
四、支持多個畫面編輯，比如畫面一、畫面二......
五、支持點陣文字取模、單圖圖片取模、彩色圖片取模，輸出C或TXT文本，也支持輸出二進制文件；
六、支第三方取模的數據，并顯示出來
七、支持自定義多個元件組合成一個元件，做成模板，在界面里復用。（比如你用一個圓加單色圖文，做成一個選項的按鈕模板。。。）
八、支持每個元件自定義函數格式，然后排版過程自動把這個函數生成列表，可以自動替換函數里的坐標、大小、顏色等參數，把真實的值填入；
前面1-7項的功能主要是方便編輯GUI界面，第8個功能非常關鍵，因為可以自定義函數格式，跟你自寫的庫的函數對應起來，實現把生成的函數列表復制到你的MCU程序里，即可顯示一模一樣的屏幕畫面。
為了方便大家的理解，舉個例子：我要畫一條直線和一個圓，在軟件編輯好了，位置大小，并設置直線元件的自定義指令為DrawLine([X1], [Y1], [X2], [Y2], [FC]);//畫直線，也設置了圓形元件的自定義指令為DrawCircle([X], [Y],[R],[FC], [TM]);//畫圓 TM=[TM]: 0空心 1填充，這樣，我隨便移動兩個元件的位置，最終會生成具有實際數據的指令：
DrawCircle(8, 8,5,0xF810, 0);//畫圓 TM=0: 0空心 1填充，
DrawLine(1, 27, 159, 27, 0x07FF);//畫直線
指令的先后順序跟兩個元件的先后順序有關，頂層的元件指令在后面。
這樣，我只要在MCU里程序也實現了對應的方法，就可以把生成的指令復制過去，真正運行起來了。當然，如果是點陣或圖片，你要先取模好數據，在程序加入變量儲存。。。。。

有了這個軟件，搞GUI界面就方便多了，保存的數據內容和實現的庫都是自己控制，占有空間比較少，而且有DIY的樂趣，您需要嗎？
我計劃近期開始編寫這個軟件，會經常發布我的進度和實現的編程思路，大家可以跟貼發意見

ID:276663 · 發表于 2024-6-14 15:07

我大概理解你說的是【串口屏】

ID:237471 · 發表于 2024-6-14 15:39

支持，這是造福大家的好事

ID:1064915 · 發表于 2024-6-14 20:33

找到創作的動力，否則容易半途而廢

ID:471574 · 發表于 2024-6-14 22:43

joyb 發表于 2024-6-14 20:33
找到創作的動力，否則容易半途而廢

放心，一定會設計出來

ID:471574 · 發表于 2024-6-14 22:46

IdeaMing 發表于 2024-6-14 15:07
我大概理解你說的是【串口屏】

不是串口屏，你當成是可以DlY庫的GUI編輯軟件，我搞好一部分就會發出來

ID:471574 · 發表于 2024-6-15 08:45

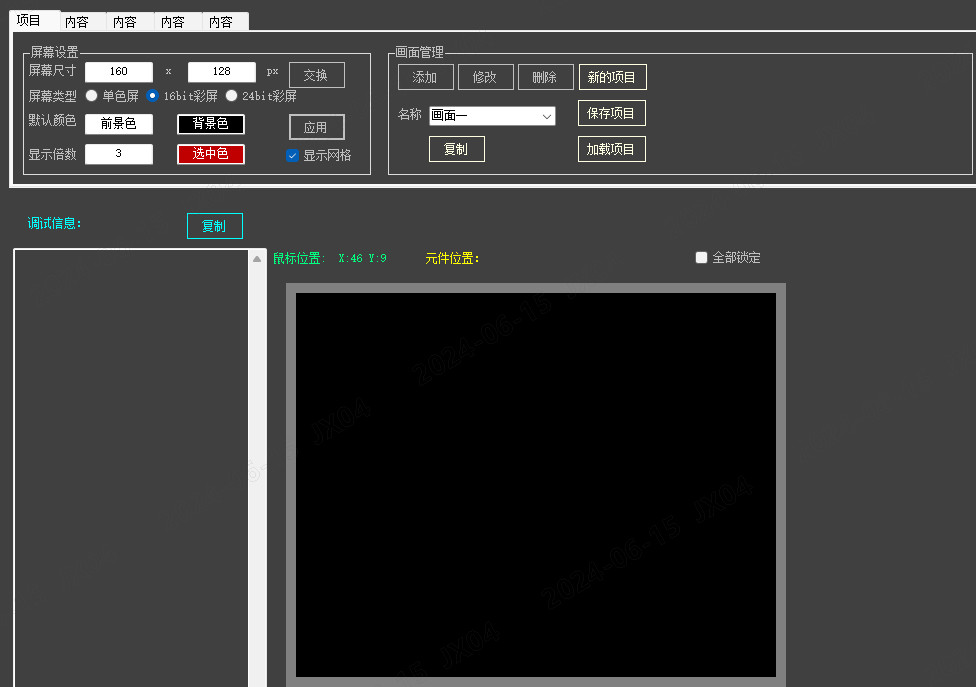

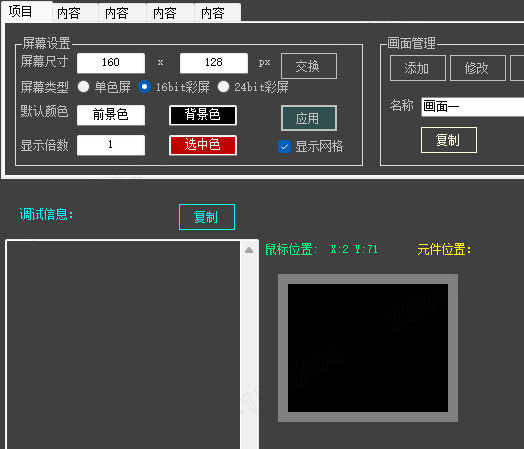

昨天開始做了界面，主要完成GUI畫面的設置功能，如下圖

1、設計屏幕尺寸，“交換”是為了方便橫豎屏切換；
2、屏幕類型可以設置，單色屏、16bit彩屏、24bit彩屏；（16bit彩屏色彩RGB565）（24bit彩屏色彩RGB888）
3、默認的顏色，前景色、背景色、選中色；背景色主要是為了模擬屏幕顯示效果，個人愛好。如果是彩屏，你要想能真正變成背景色的話，要實現填充色來做背景；前景色，對單色屏比較適用，或作為默認元件的前景色；選中色，考慮后面的元件都是可選中并操作的，顯示選中的效果；
4、顯示倍數，主要是放大顯示效果，實際上屏幕及元件的像素還是1：1；
5、右邊是畫面管理的功能；
6、左下邊是計劃實現自定義函數的自動生成列表功能，可以直接復制到你的MCU程序里代替畫面的生成過程；
7、右下邊是屏幕實時效果，還一些坐標、大小等信息；
考慮每個項目都要保存屏幕的信息，我寫了一個GuiSetting的類，然后用Serializable允許它序列化，這樣就可保存到文件信息里，下次打開時還原屏幕設置的信息；其實用寫Ini文件的方法也是可行，但C#里的序列化和反序列化，非常方便把變量的值還原回來，不需要額外的很多處理；
下面是屏幕設置的類，大家看文字應該很好理解對應的信息。
namespace Gui_Designer
{
[Serializable]
public class GuiSetting
{
      public int width;
      public int height;
      public bool radMonoColor;
      public bool rad16bitColor;
      public bool rad24bitColor;
      public int guiscale;
      public Color BackColor;
      public Color ForeColor;
      public Color SelColor;
      public bool showGrid;
}
}

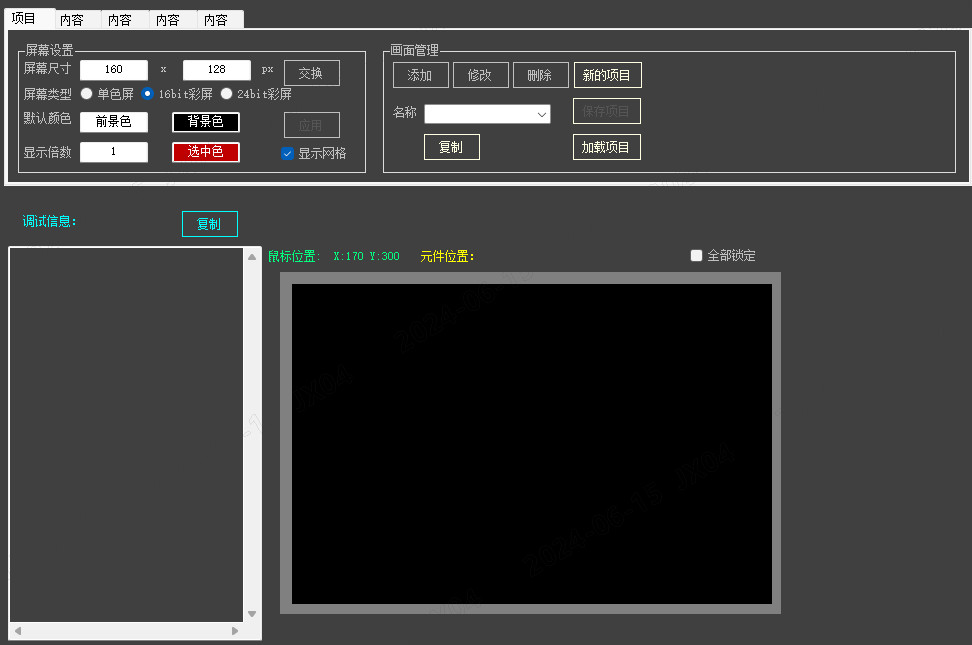

下面是屏幕1倍和3倍的縮放的效果，因為還沒有元件功能，還看不出元件的縮放，只能看到屏幕大小縮放了

以上是昨天完成的內容，選給大家看看

ID:651494 · 發表于 2024-6-15 11:39

ZLG不是有這樣的GUI么？

ID:156220 · 發表于 2024-6-15 11:53

厲害了樓主，這樣的軟件很期待

ID:471574 · 發表于 2024-6-15 11:54

feeling1791 發表于 2024-6-15 11:39
ZLG不是有這樣的GUI么？

ZLG是用他們的庫移植，我這個更多的是一款編輯器，適用于你自己的庫，通過生成指令列表的形式，匹配你自己的庫函數。

ID:471574 · 發表于 2024-6-15 12:01

zyhlove813 發表于 2024-6-15 11:54
ZLG是用他們的庫移植，我這個更多的是一款編輯器，適用于你自己的庫，通過生成指令列表的形式，匹配你自 ...

另外ZLG更適合于專業搞GUI設計的人，需要對ZLG庫移植熟悉。如果是個人DIY或只想用自己寫庫的人，我設計的這個軟件就非常適合

ID:471574 · 發表于 2024-6-15 14:54

紫色的云發表于 2024-6-15 11:53
厲害了樓主，這樣的軟件很期待

有您的期待，是我創作的動力源泉

ID:471574 · 發表于 2024-6-15 17:47

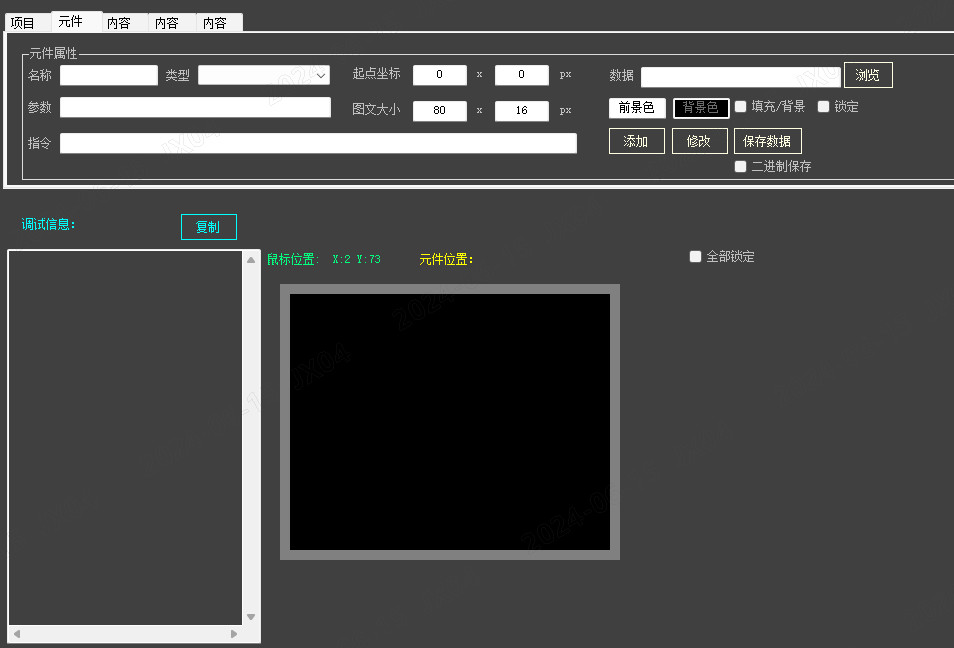

今天完成了元件的框架，并實現了單色圖文（即點陣圖片或文字）元件的基本功能；名稱：可以不填，填的話，自定義函數里，可以通過[N]來獲取；
參數：可以不填，填的話，自定義函數里，可以通過[P]來獲取；
指令：即自定義指令，有自定義指令，就會自動替換指令里的內容，生成符合你DIY庫里的函數格式；
類型：即元件類型，有單片圖文，彩色圖片、直線、圓形、矩形等
起點坐標：即元件的放置位置
圖文大小：即圖文的長寬
填充/前景：就是單色圖文的背景，無背景時相當于透明；有背景時，就成一個圖塊上顯示；

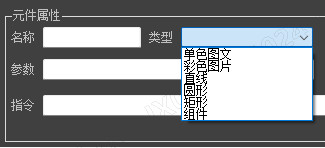

元件類型規劃如下

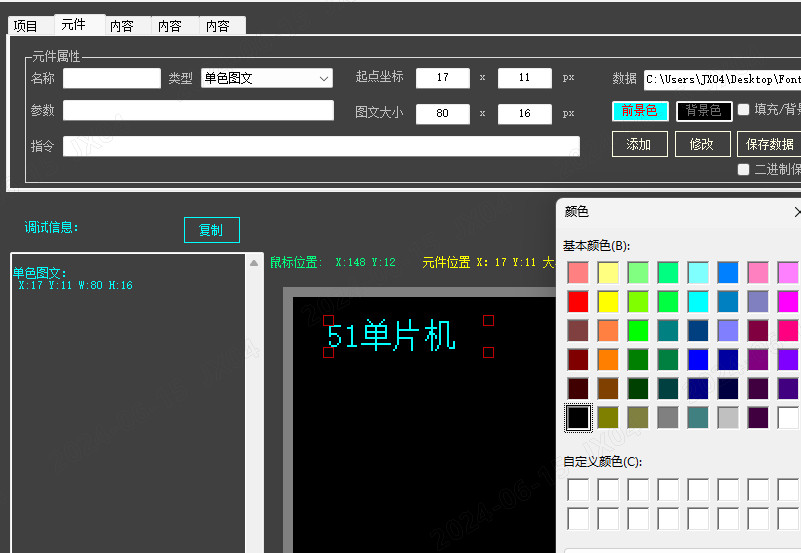

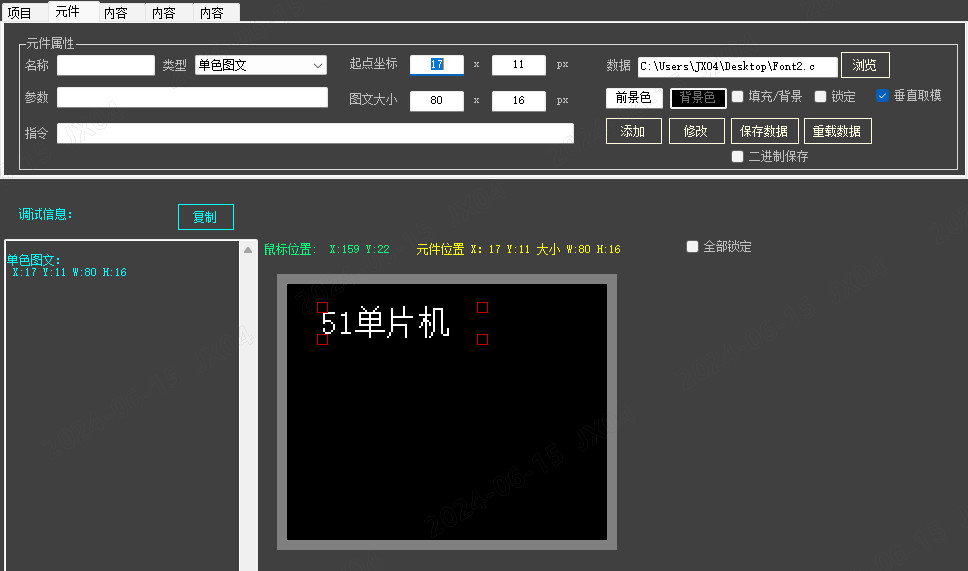

單色圖文測試

改個顏色

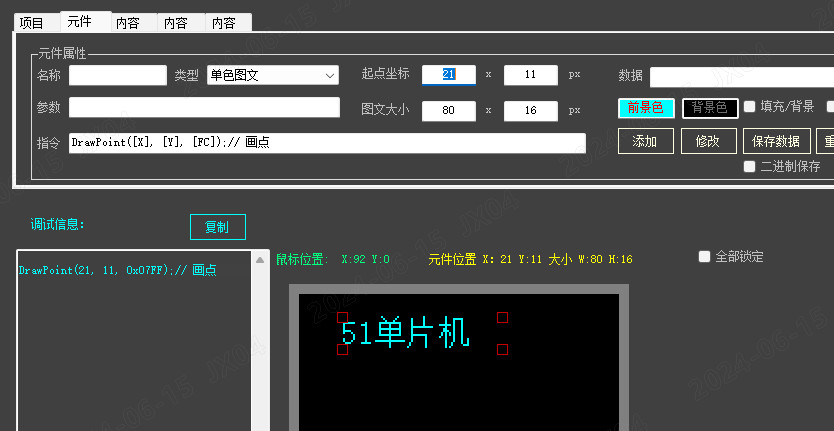

加個指令，調試信息的內容變成你的指令了，并自動替換了一些坐標

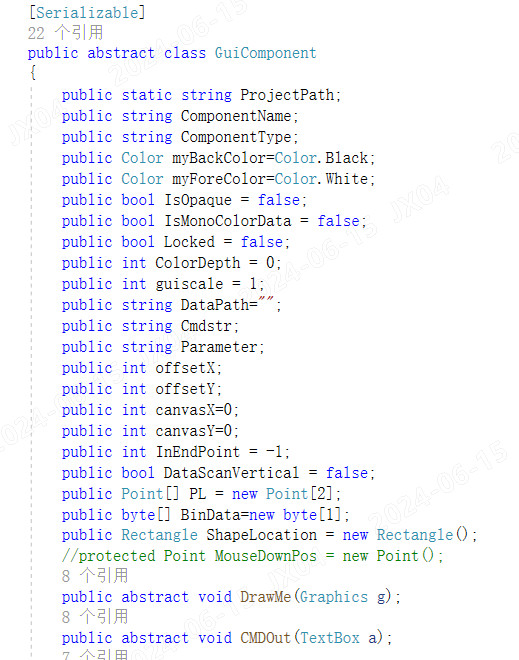

為了實現元件的生成，自定義了一個基類，然后每種元件里實現各自功能

CMDOut 就是替換自定義函數的功能；DrawMe是實現顯示的功能，DrawSel是畫選中的小方格；

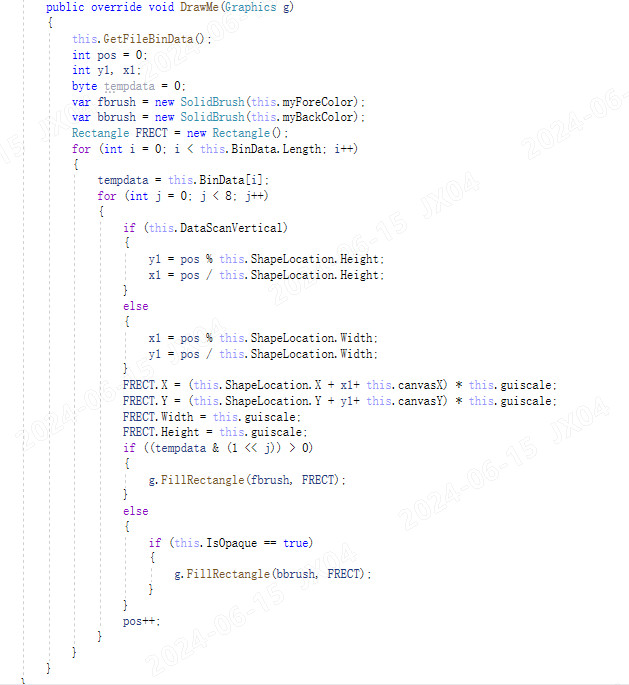

下面是單色圖文實現DrawMe顯示的代碼，其實跟單片機里實現一樣的思維。支持垂直和水平掃描

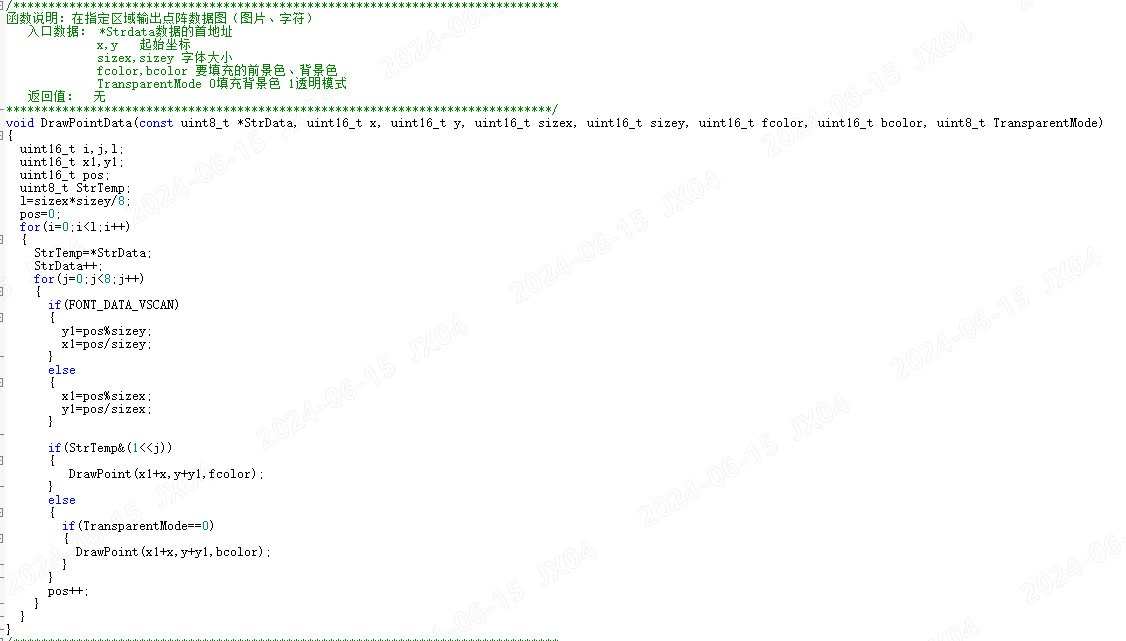

單片機里，我的點陣顯示代碼如下

有人會問，文字雖然也是點陣的單色圖文，不同大小的文字要怎么處理？
這個比較簡單，加載單色圖文時是要設置長寬大小的，軟件只負責顯示，指令你可以改成顯示漢字或ASCII的指令，跟你的庫對應起來即可
功能慢慢完善吧，今天突破比較多了

ID:97678 · 發表于 2024-6-16 07:39

高手，真的很需要！加油！！！

ID:471574 · 發表于 2024-6-17 20:54

今天把單色圖文的功能進一步完善，并增加了彩色圖片的功能，元順序功能已經完成；針對單色圖文，我這里重點說明一下：
一、單色圖文，即是點陣圖或點陣文字，點陣圖和點陣文字均可以通過取模軟件生成數據；
二、單色圖文的數據，可以取模軟件生成的TXT或C文件數據，軟件會使用正則獲取0x開頭的文本，轉化為十六進制數據；
三、支持“垂直掃描，從上到下，再從左到右”或“水平掃描，從左到右，再從上到下”的取模數據；
四、點陣圖，要人工設置長寬尺寸；
五、點陣文字，在取模時直接把整體內容生成（要按順序），比如軟件要顯示“51單片機”，取模先取字符“51”保存，然后再取中文“單片機"保存，建立兩個”單色圖文“的元件，一個顯示51，一個顯示單片機；（正常單片機中，中文和字符是兩套驅動方式，因為它們字的寬度不一樣）；
六、如果要把中英文用一個”單色圖文“的元件來顯示，建議取模采用”垂直掃描，從上到下，再從左到右“取模方式，因為他們的高度是一致的，取模后，人工按順序合并，即把”51“的數據放在前面，后面再放”單片機“的數據；
七、目前暫不支持打亂順序的字庫顯示，會考慮增加此功能；
針對彩色圖片，這個功能單色屏不支持，16bit彩屏和24bit彩屏支持；

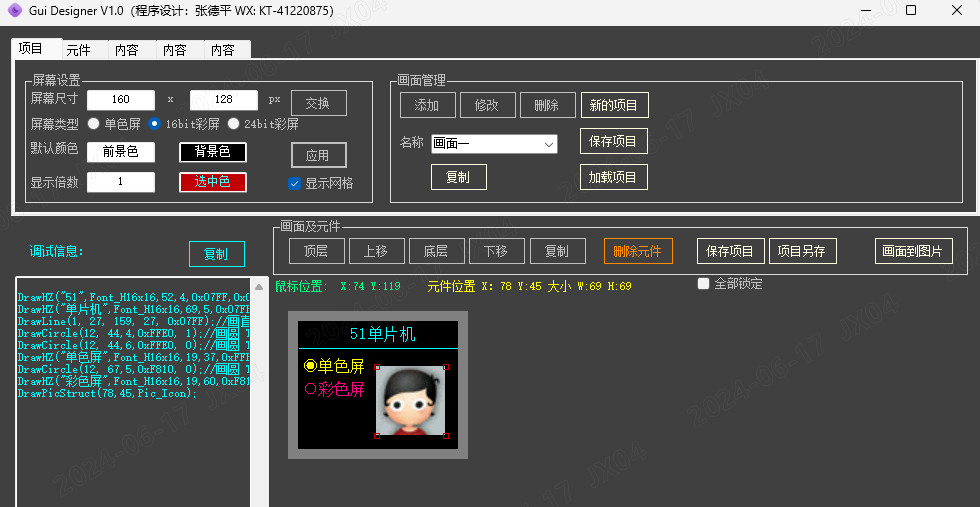

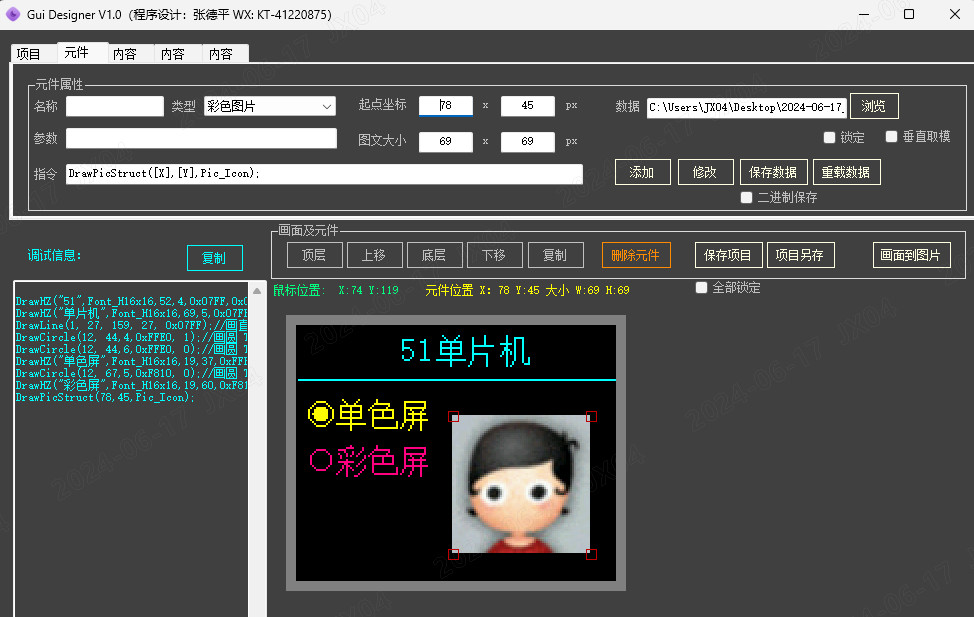

下圖是”單色圖文“和”彩色圖片“的測試（2倍顯示比例）

（1倍顯示比例，修改后可以完美縮放，坐標值是按屏幕大小160x128來的，就是說無論放大多少，鼠標位置都是正確的值，
X：0-159 ，Y：0-127，即在160x128屏幕內）

明天我會先把我的單片機程序的代碼先放出來供參考，值得注意的，你不一定要用我的單片機代碼，完全用你自己的代碼也是可以完美使用本軟件，所以我這個軟件自定義函數功能是非常方便跟你自己的庫關聯起來的，這個是本軟件跟其他GUI軟件差異的地方。說實在，如果只兼容我自己的庫，我也可以把軟件做成跟其他GUI軟件一樣，自動生成代碼，放到單片機運行，但這樣就跟其他軟件一樣了，沒有必要。我相信大多數人，都喜歡自己寫庫，才有DIY的精神。
預計本周軟件的基本功能會完，大家有什么高端一點的GUI界面也可以發出來，我這邊挑戰一下，給大家看下生成的效果。本軟件基本功能完成后，計劃找3個志愿的網友，協助內測一下軟件功能，歡迎報名。

ID:378108 · 發表于 2024-6-19 14:45

期待完善

ID:44037 · 發表于 2024-6-19 15:03

謝謝分享期待完善

ID:468878 · 發表于 2024-6-19 15:13

厲害厲害，支持一下。雖然我不怎么玩單片機了。

ID:471574 · 發表于 2024-6-19 17:29

今天先把我的單片機庫（GD32F103+ST7735S）放上來給大家參考一下，功能有不清楚的可以問我。主要顯示框架為：
ST7735硬件驅動庫->Graphic畫圖庫 + FontData.h字體/圖片數據庫->GUI畫面顯示庫
庫說明：
1、ST7735硬件驅動庫，針對不同的驅動芯片替換底層驅動
2、Graphic畫圖庫,實現不同的顯示指令，發數據給硬件；
3、FontData.h 字體/圖片數據庫,即把取模的數據封裝成結構/數組，供顯示指令調用；
4、GUI畫面顯示庫,不同畫面的顯示指令，我的軟件生成的畫面自定義指令就是更新這個庫；
這個框架有個好處，硬件不同時，只改/換硬件驅動庫，要增加指令功能時，只改Graphic畫圖庫，要改取模數據，更新FontData.h的結構；增加修改畫面，改GUI畫面顯示庫；
目前Graphic畫圖庫支持如下功能
void Draw_SetTextSpace(uint16_t space); //設置字符的間隔
void Draw_SetOrigin(uint16_t x_pos,uint16_t y_pos); //設置相對原點坐標
void Draw_SetFonts(Font_TypeDef HZ,Font_TypeDef ASCII,uint8_t index); //設置文字屬性

void DrawPoint(uint16_t x, uint16_t y, uint16_t color); // 畫點
void DrawLine(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color);  // 畫線
void DrawCircle(int xc, int yc,int r,uint16_t color, uint8_t fill);//畫圓
void DrawRect(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2,uint16_t color, uint8_t fill);//畫矩形
void DrawFill(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color); //填充區域
void DrawPic(uint16_t x,uint16_t y,uint16_t width,uint16_t height,const uint8_t pic[]);  //顯示填充彩色圖片
void DrawPicStruct(uint16_t x,uint16_t y,Picture_TypeDef pic);  //根據結構體數據，顯示填充彩色圖片
void DrawPointData(const uint8_t *StrData, uint16_t x, uint16_t y, uint16_t sizex, uint16_t sizey, uint16_t fcolor, uint16_t bcolor, uint8_t TransparentMode); // 根據位置大小輸出點陣數據圖

void DrawStr(uint8_t *strText,Font_Combination fonts, uint16_t x, uint16_t y,uint16_t fcolor, uint16_t bcolor, uint8_t TransparentMode); //文字顯示（中英文混合）
void DrawHZ(uint8_t *strText,Font_TypeDef fontname, uint16_t x, uint16_t y,uint16_t fcolor, uint16_t bcolor, uint8_t TransparentMode);  //漢字顯示
void DrawAscii(uint8_t *strText,Font_TypeDef fontname, uint16_t x,uint16_t y,uint16_t fcolor,uint16_t bcolor, uint8_t TransparentMode); //ASCII字符顯示
void DrawNumber(long number,uint8_t pointnums,Font_TypeDef fontname,uint16_t x,uint16_t y,uint16_t fcolor,uint16_t bcolor,uint8_t TransparentMode); //數字顯示
void DrawAsc_ByTable(unsigned char *str,Font_TypeDef fontname,uint16_t x,uint16_t y,uint16_t fcolor,uint16_t bcolor, uint8_t TransparentMode); //通用ASCII庫字符顯示

大家有空先熟悉下吧，我抽時間再解說和優化一下

ID:482794 · 發表于 2024-6-19 21:34

期待完善

ID:471574 · 發表于 2024-6-20 19:19

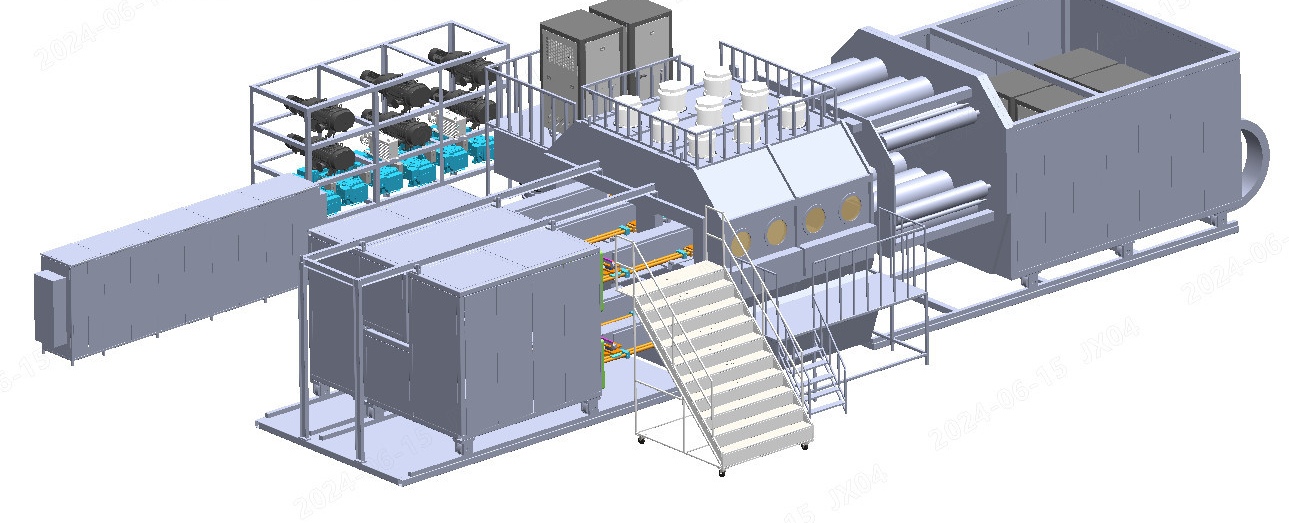

這兩天出差客戶這邊，在忙設備3D設計，軟件編程停了一下，本周基本功能可以如期

ID:774081 · 發表于 2024-6-21 13:39

很有意義的研究，厲害！

ID:471574 · 發表于 2024-6-28 08:23

軟件已經編好了，一直沒時間上來更新動態。今晚更新，有需要的請留郵箱

ID:471574 · 發表于 2024-6-28 20:14

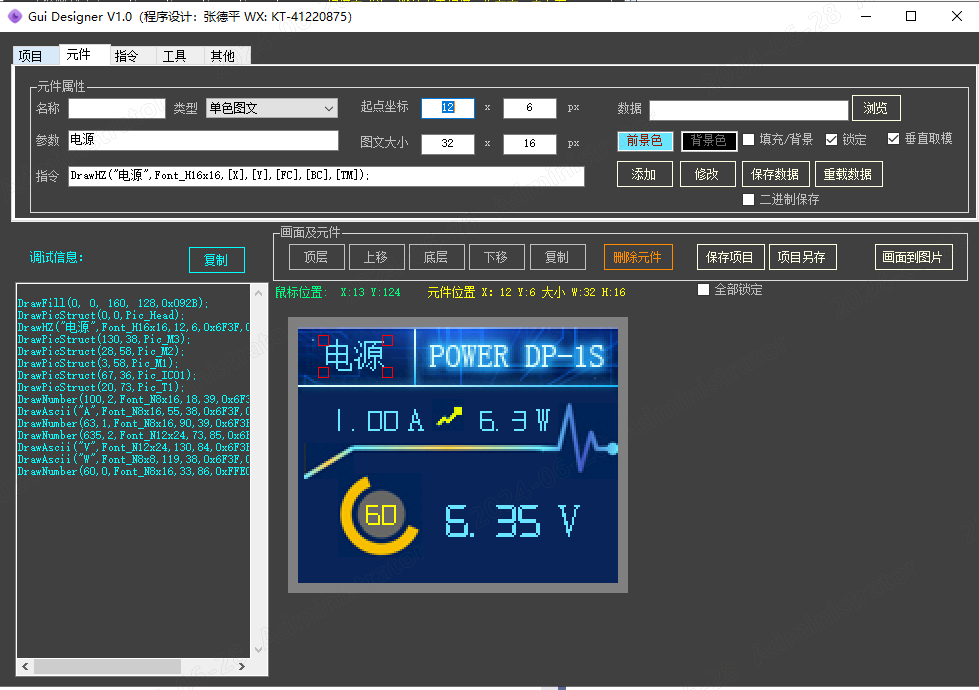

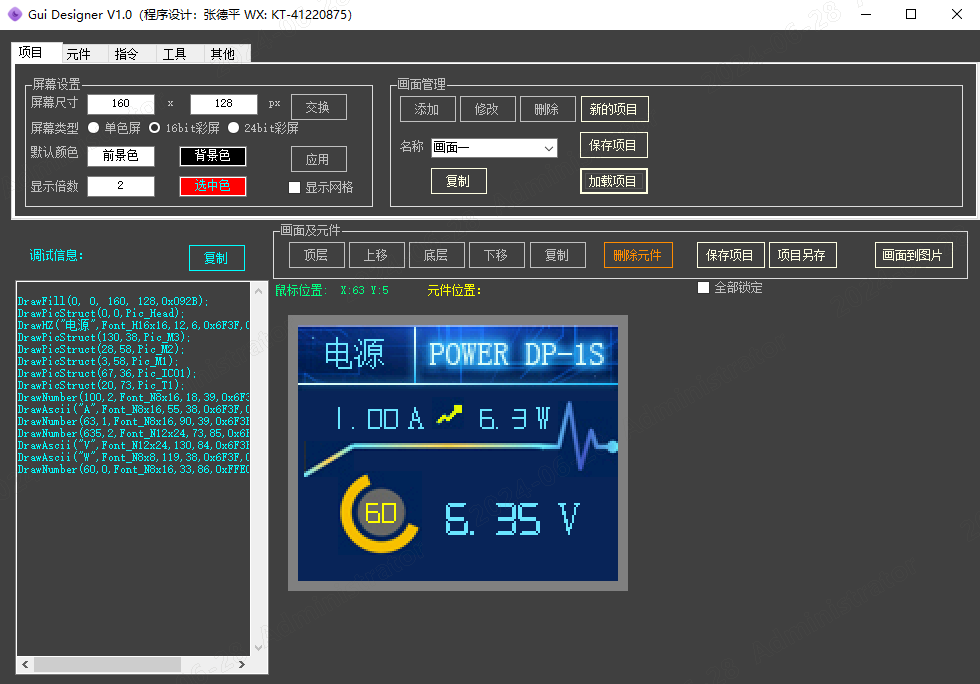

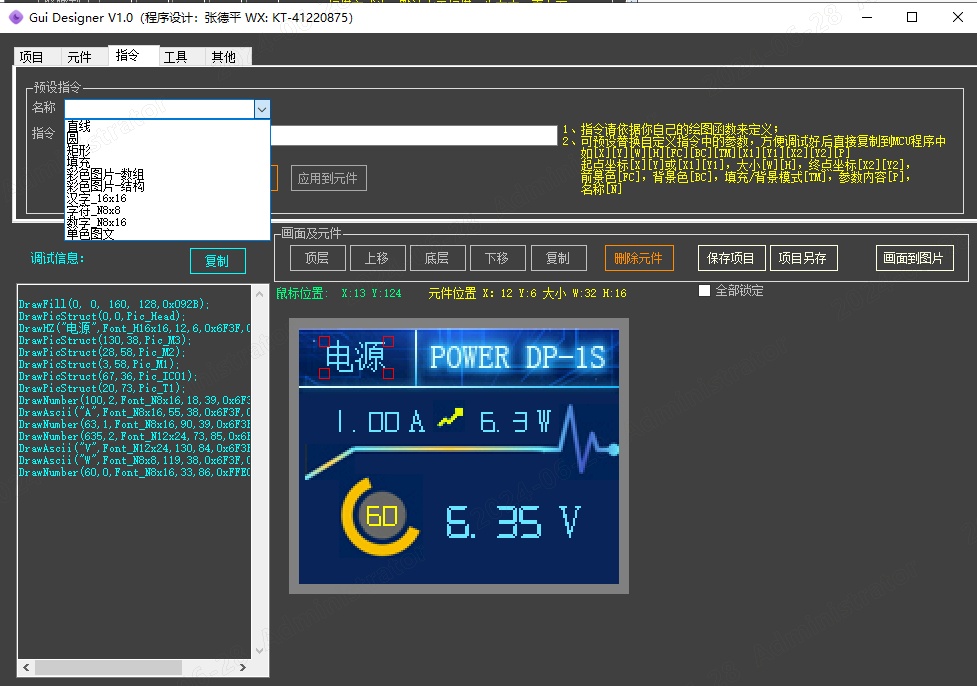

終于完工了，完整的軟件界面如下：
畫面支持：單色屏、16bit彩屏，24bit彩屏，縮放，多畫面項目

元件支持：單色圖文、彩色圖片、直線、圓、矩形
直線、圓、矩形為指令動態生成（可參考我的單片機Graphic庫），因此支持拖拉改變大小和點位；
多排列元件先后順序、可多選移動、鎖定。。。。

指令庫為方便生成指令列表使用，每個人根據自己的庫函數來建立指令庫；

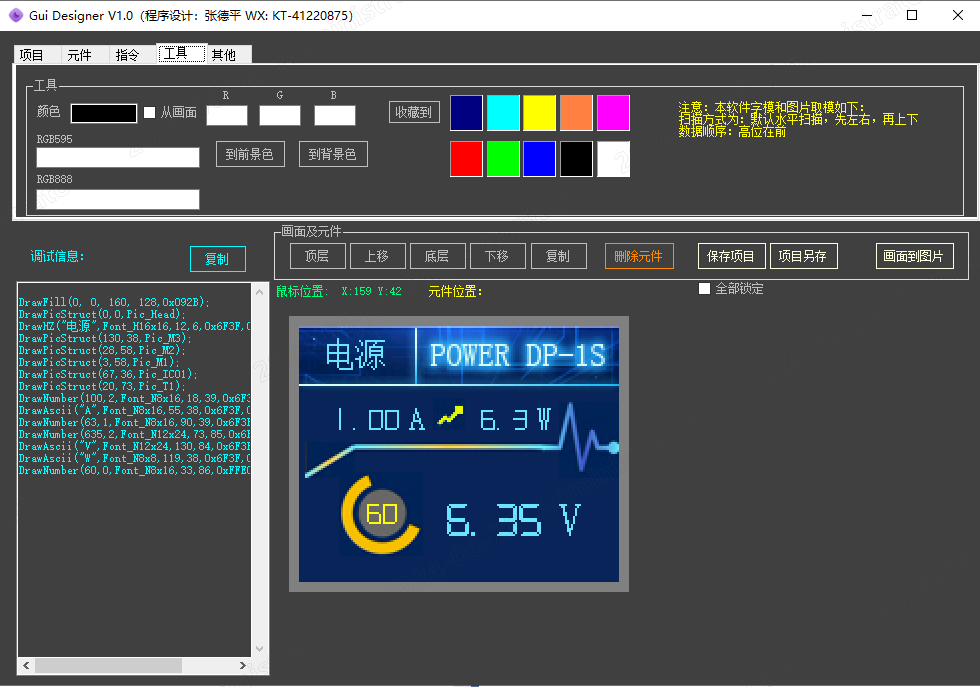

工具：主要是顏色收藏和應用功能；

ID:433219 · 發表于 2024-6-29 08:27

樓煮，做穩定后，再商品化，就是市面上的“串口屏”了，，，，

ID:97678 · 發表于 2024-7-3 07:24

我想要，可以發給我一份嗎？
1575046299@QQ.com

ID:125430 · 發表于 2024-7-8 16:46

樓主威武，大寫的服，佩服的五體投地！

ID:245466 · 發表于 2024-7-8 21:13

樓主的效率很高啊，這么快就搞出第一版了!

ID:97678 · 發表于 2024-7-9 07:51

zyhlove813 發表于 2024-6-28 08:23
軟件已經編好了，一直沒時間上來更新動態。今晚更新，有需要的請留郵箱

1575046299@qq.com 給我發一份。謝謝！

ID:641483 · 發表于 2024-7-9 12:34

zyhlove813 發表于 2024-6-28 20:14
終于完工了，完整的軟件界面如下：
畫面支持：單色屏、16bit彩屏，24bit彩屏，縮放，多畫面項目

樓主大神威武，這工具對我還在摸索的小白來說就是神器，如果方便的話麻煩給轉我一份：tinke@126.com 謝謝

ID:471574 · 發表于 2024-7-9 14:20

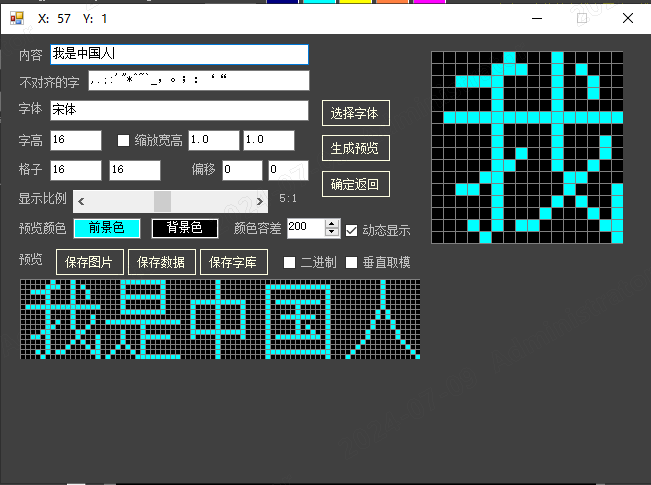

做了個字體取模工具，雖然網上有很多，自己練練手

ID:64089 · 發表于 2024-7-10 08:54

樓主膩害，說真的有時候也想自己搞，奈何水平有限，只能仰望，希望能得到一份，郵箱nsj21n@163.com，謝謝。

ID:935976 · 發表于 2024-7-11 17:01

樓主效率真高啊，我做東西都太慢，估計不熟的原因。

能發我一份嗎？謝謝！

lsl3312004@126.com

ID:97678 · 發表于 2024-7-13 14:55

有使用教程嗎？

ID:97678 · 發表于 2024-7-13 15:50

什么錯誤？

ID:97678 · 發表于 2024-7-13 15:56

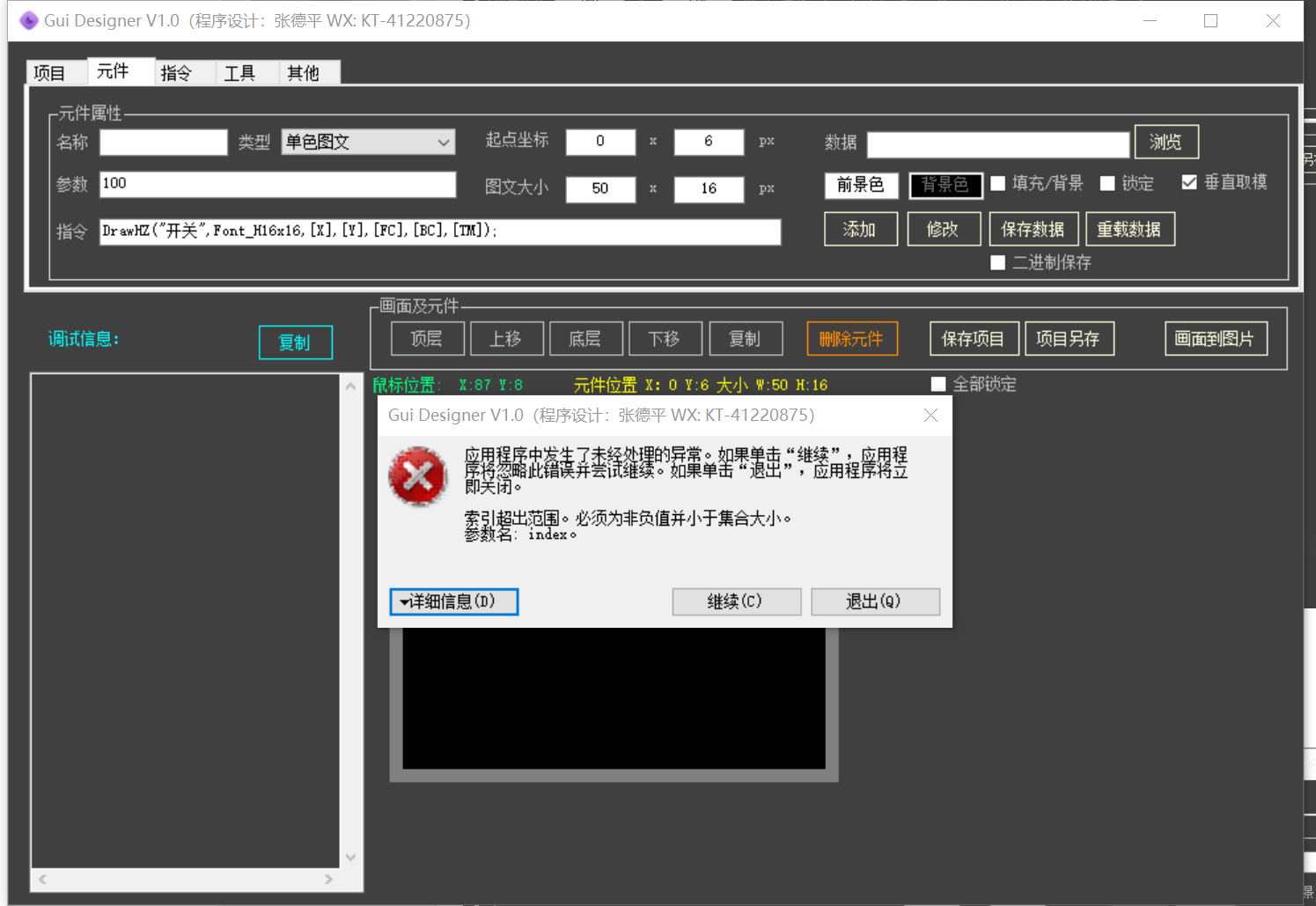

這個是什么錯誤？

ID:97678 · 發表于 2024-7-13 16:32

不能保存項目？

ID:471574 · 發表于 2024-7-13 18:40

jovew 發表于 2024-7-13 15:56
這個是什么錯誤？

你沒有添加單色圖文的數據

ID:712493 · 發表于 2024-7-13 20:23

zyhlove813 發表于 2024-6-20 19:19
這兩天出差客戶這邊，在忙設備3D設計，軟件編程停了一下，本周基本功能可以如期

軟件玩得那么好，沒想3D也這么厲害羨慕一下

ID:44037 · 發表于 2024-7-14 11:26

zyhlove813 發表于 2024-6-28 08:23
軟件已經編好了，一直沒時間上來更新動態。今晚更新，有需要的請留郵箱

學習一下很好的構思 1549942696@qq.com
