如何將數字電路八路彩燈控制器的彩燈亮滅順序更改?

ID:1125271 · 發表于 2024-6-14 18:47

現在的亮滅順序是先從上到下再從下到上然后全亮全滅，我想讓電路改成另外一種顯示方式 ①先奇數燈依次滅 ②再偶數燈依次滅 ③再由L0到L7依次滅 ④顯示間隔0.5S，1S可調。

ID:332444 · 發表于 2024-6-15 07:15

那就要改燈前的與門把奇偶分開成組進行控制，Y0控制奇Y1控制偶Y2控制合成全部，3個輸入端1個輸出端這樣的組合邏輯控制011、101、110輸出0、0、1，138的加法或減法選一個，改動的基本思路，至于時間可調則在上部160做修改。

ID:332444 · 發表于 2024-12-2 14:34

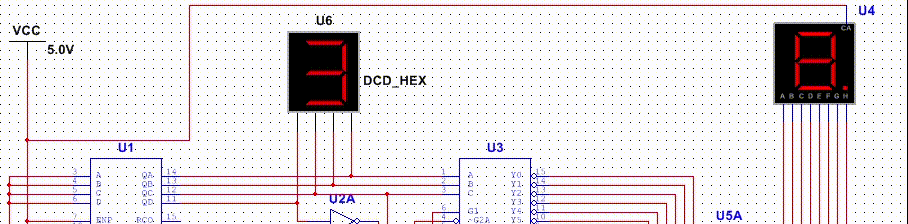

今天大概興致，弄了一個類似的，你這個還沒研究過。使用74LS系列芯片，設置一個開關控制八個彩燈的系統。該系統需要有以下功能。1，有一個控制開關，當開關啟動時，八個燈依次點亮，且保持只有一個燈在亮，其余的熄滅。2，八盞燈一次點亮之后依次熄滅，且每次只有一個熄滅，其余保持點亮。3，八盞燈熄滅之后，同時亮起，再同時熄滅，循環4次，再回到初始位置。給出設計原理與接線圖與所需要的芯片和現關電子元器件。

或許什么時候性質再說。

ID:332444 · 發表于 2024-12-6 14:56

今天大概有點興致，先分析一下原有電路功能，193是加減法計數器，確實可以實現自上而下和自下而上二進制形式輸出，138譯碼器配合與門可以實現唯一亮流水（與門公共端接高電平），配合138的控制也能實現全亮全滅功能（與門公共端接高低電平變化），但是，新的要求是奇數和偶數依次熄滅也就是說初始要全亮（能做到）但是依次熄滅卻無法實現，我上面的荔枝只能做到唯一亮和唯一熄滅，因此，要用138實現新功能邏輯上是無法實現的也就是無法修改的。
