這個單片機下載電路有什么問題嗎?

ID:542552 · 發表于 2024-6-26 15:17

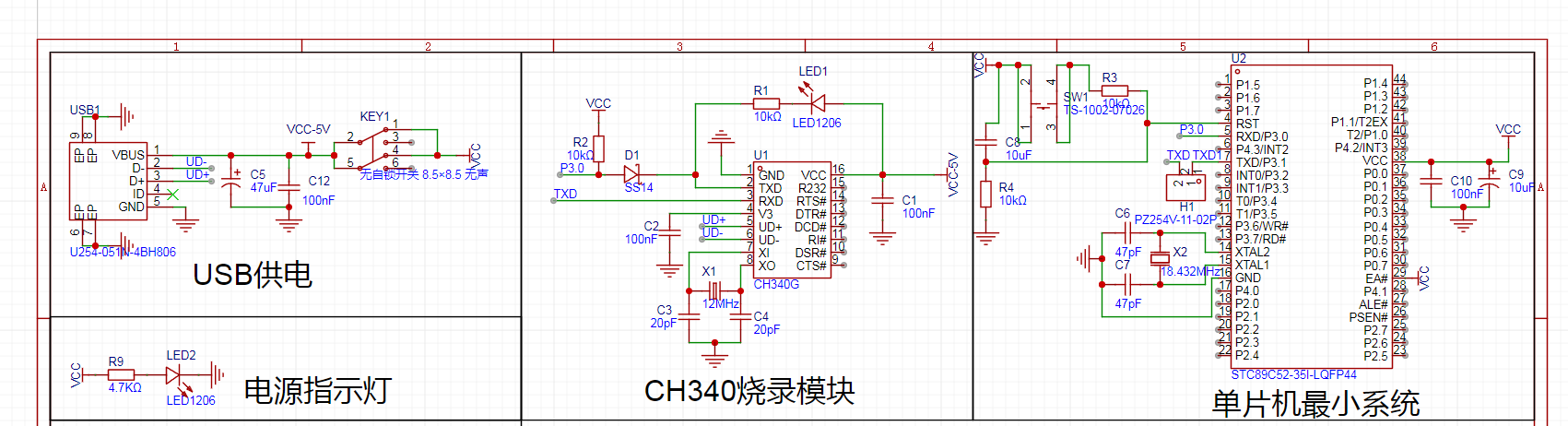

參考別人的電路設計的下載電路，自己打板設計的，然后現在下載不了程序，ISP軟件一直在檢測單片機中

ID:532541 · 發表于 2024-6-26 15:46

電源開關的問題，雙刀開關的兩個刀分別同時斷開電源和地，不然口線和地構成回路單片機存在寄生供電無法通過斷電復位進入IAP引導程序，因此下載不了。

ID:542552 · 發表于 2024-6-26 15:49

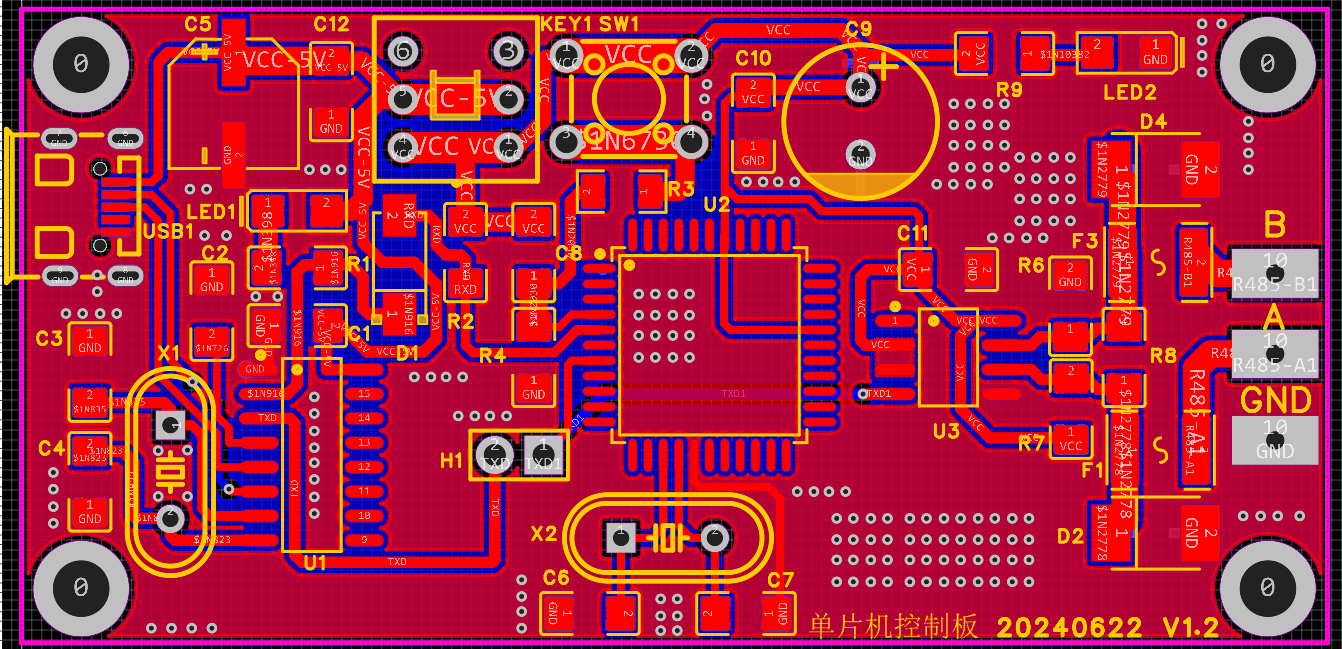

這是pcb圖紙

ID:542552 · 發表于 2024-6-26 16:16

linzhiqi1 發表于 2024-6-26 15:46
電源開關的問題，雙刀開關的兩個刀分別同時斷開電源和地，不然口線和地構成回路單片機存在寄生供電無法通過 ...

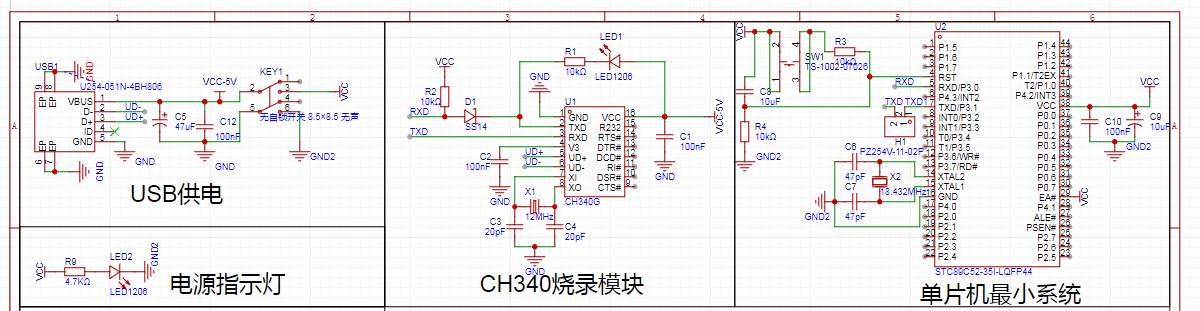

是這樣的嗎？

ID:88256 · 發表于 2024-6-26 16:27

STC 單片機下載需要冷啟動，你這電路串口芯片和單片機的電源是在一起的，斷電了串口芯片也一起沒電，無法達到下載的目的。設計時燒錄模塊應該在電源開關的前面

ID:624769 · 發表于 2024-6-26 17:09

你只能斷單片機的電, 不能斷 CH340的電……

ID:237471 · 發表于 2024-6-26 17:54

H1要短接才能聯通

ID:123289 · 發表于 2024-6-26 19:12

1、進行內部監控燒錄，芯片需要冷起動。否則，運行用戶程序，而跳過燒錄。
2、TX、RD不要搞顛倒。

ID:542552 · 發表于 2024-6-27 08:37

hhdsdy 發表于 2024-6-26 16:27
STC 單片機下載需要冷啟動，你這電路串口芯片和單片機的電源是在一起的，斷電了串口芯片也一起沒電，無法達 ...

只是R2上的VCC和單片機的供電連在一起，CH340G的VCC-5V是在電源開關的前面

ID:542552 · 發表于 2024-6-27 08:38

lxh2002 發表于 2024-6-26 17:54
H1要短接才能聯通

焊接好元器件后，H1的位置加了一個跳線帽

ID:542552 · 發表于 2024-6-27 08:39

yzwzfyz 發表于 2024-6-26 19:12
1、進行內部監控燒錄，芯片需要冷起動。否則，運行用戶程序，而跳過燒錄。
2、TX、RD不要搞顛倒。

TX和RX沒有顛倒哦，有注意這個問題！

ID:237471 · 發表于 2024-6-27 09:08

冷啟動了么，就是在出現檢測單片機的時候，開關一下那個雙刀開關

另外，SS14是穩壓管么，我都是習慣用普通開關或整流二極管

ID:1121700 · 發表于 2024-6-27 10:33

就是開關問題，直接斷單片機的地線

ID:542552 · 發表于 2024-6-27 11:29

lxh2002 發表于 2024-6-27 09:08
冷啟動了么，就是在出現檢測單片機的時候，開關一下那個雙刀開關

另外，SS14是穩壓管么，我都是習慣用普 ...

1.在板子上把R2和SS14去掉后，再去下載，就可以下載了
2.不知道是不是在板子上把SS14換成SS26的問題，由于沒有SS14，所以把它換成了SS26

ID:384109 · 發表于 2024-6-27 12:30

看芯片資料，SS14方向反了

ID:542552 · 發表于 2024-6-27 12:48

lxh2002 發表于 2024-6-27 09:08
冷啟動了么，就是在出現檢測單片機的時候，開關一下那個雙刀開關

另外，SS14是穩壓管么，我都是習慣用普 ...

但是有個問題是，電源指示燈在雙刀開關沒有按下時也會亮，只是沒有按下后那么亮，這是什么原因呢
？

ID:542552 · 發表于 2024-6-27 12:52

人中狼發表于 2024-6-27 12:30
看芯片資料，SS14方向反了

請問可以提供一份芯片資料嗎？

ID:237471 · 發表于 2024-6-27 15:01

開關沒給電，電源燈也會有微亮，說明有灌電流通過IO口流入MCU,那個那個二極管就是防止灌電流的

ID:542552 · 發表于 2024-6-27 15:33

lxh2002 發表于 2024-6-27 15:01
開關沒給電，電源燈也會有微亮，說明有灌電流通過IO口流入MCU,那個那個二極管就是防止灌電流的

但是加了二極管和R2后，就下載不了程序了。現在還是不知道哪里出了問題

ID:53813 · 發表于 2024-6-27 15:58

51520 發表于 2024-6-27 15:33
但是加了二極管和R2后，就下載不了程序了。現在還是不知道哪里出了問題

不要光猜，如果發現加了二極管和R2后，就下載不了程序了，就通過操作去驗證猜想，量一下加上和不加時候，芯片的工作電壓。

ID:384109 · 發表于 2024-6-27 22:17

STC官網的芯片資料里有下載電路示例的

ID:542552 · 發表于 2024-6-28 10:18

lxh2002 發表于 2024-6-27 15:01
開關沒給電，電源燈也會有微亮，說明有灌電流通過IO口流入MCU,那個那個二極管就是防止灌電流的

謝謝您！

ID:542552 · 發表于 2024-6-28 10:18

人中狼發表于 2024-6-27 22:17
STC官網的芯片資料里有下載電路示例的

謝謝您！

ID:1127668 · 發表于 2024-6-30 18:40

是不是連線錯了

ID:1127478 · 發表于 2024-7-1 14:51

emm，感覺是ss14的方向反了
