請教stc8g1k08單片機設置推挽輸出后無法設置為低電平

ID:1076567 · 發表于 2024-7-9 09:41

用的是stc8g1k08-16pin的，BI FI FAN lock連接的都是led燈，設置推挽輸出后四個燈都可以亮，但是置0后lock燈還亮著，我量了引腳的電壓是5v，這是為什么呀，燈的另一頭都是接地的

#include "stc8g.h"

sbit BI = P1^1;          //電機后退輸入D連接引腳2
sbit FI = P1^0;          //電機前進輸入C連接引腳1
sbit FAN = P5^4;       //風扇G連接引腳引腳5
sbit lock = P5^5;       //鎖扣I連接引腳14
void main()
{
         P1M0 = 0x03; P1M1 = 0x00;
         P3M0 = 0x20; P3M1 = 0x00;
         P5M0 = 0x10; P5M1 = 0x00;    //設置推挽輸出

                     BI = 0;
                     FI = 0;
                     FAN = 0;
                     lock = 0

}

ID:161164 · 發表于 2024-7-9 11:06

while(1)呢？

ID:421260 · 發表于 2024-7-9 11:36

STC單片機在上電瞬間都是高電平。
要想上電瞬間低電平：先把端口設為輸入，再設為低電平，然后再把端口設為推挽輸出，這樣上電瞬間就是低電平了。
至于你的程序有錯誤，缺少while{}大循環程序，一般執行都需要在大循環內部。

ID:1109793 · 發表于 2024-7-9 13:08

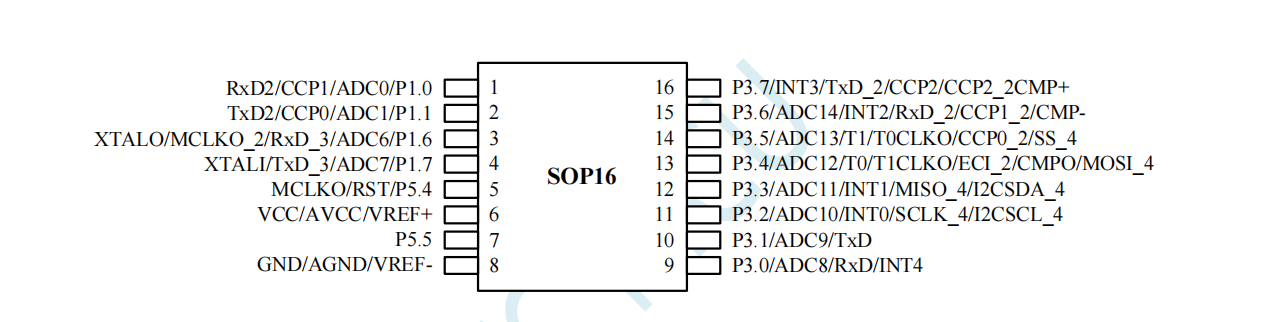

lock并沒有被設置為推挽模式，但是不影響輸出0的。你后面注釋是鏈接14腳，那個是P3.5，P3.5的確是推挽，所以，是你的sbit那里打錯了，3打成了5

ID:1034262 · 發表于 2024-7-9 17:32

我覺得，你要先入門一下C語言。

ID:136485 · 發表于 2024-7-10 08:38

你P5兩個想設置推挽輸出應該是:P5M0 = 0x30;P5M1 = 0x00;要不你把P5那路刪了，把P3那路改成P5,LOCK那路設置成推挽就對了，要不改P5那路。你自己把LOCK那路換成二進制看看，是不是設置錯了

ID:1076567 · 發表于 2024-7-10 09:16

xiaobendan001 發表于 2024-7-9 13:08
lock并沒有被設置為推挽模式，但是不影響輸出0的。你后面注釋是鏈接14腳，那個是P3.5，P3.5的確是推挽，所 ...

天吶，確實是這里寫錯了，謝謝你，太粗心了我
