串口工具加隔離模塊ADUM1201后，串口工具不能收發到數據

[復制鏈接]
跳轉到指定樓層
樓主
ID:668004 發表于 2024-7-22 16:49 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
串口工具加隔離模塊ADUM1201后，串口工具不能收發到數據；串口工具沒加隔離模塊ADUM1201 直接交叉連接 互相可以收發數據！ADUM1201芯片輸入輸出供電分別是兩塊單節的鋰電池，電池電壓3.8V。我把ADUM1201兩個GND都短接起來，串口工具互相也是收發不到數據的！





串口工具沒加隔離模塊ADUM1201 直接交叉連接 互相可以收發數據.png (55.83 KB, 下載次數: 22)

串口工具沒加隔離模塊ADUM1201 直接交叉連接 互相可以收發數據.png
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:25903 發表于 2024-7-22 18:29 | 只看該作者
1.你的串口工具是輸出TTL電平的嗎？
2.你的串口工具TX是開漏輸出的還是PP輸出的？外部沒有上拉電阻的時候，能輸出高電平嗎？如果能，那么輸出的高電平是多少V？
2.你的TX和RX交換了嗎？
回復

使用道具 舉報

板凳
ID:383215 發表于 2024-7-22 22:24 | 只看該作者

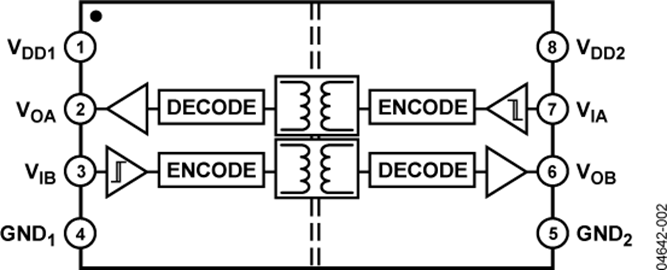

不知道你說的隔離模塊ADUM1201是什么模塊？我用的是ADUM3201，就是一個8腳芯片，用在USB轉TTL芯片和目標板之間，起到隔離作用，STC和AVR單片機都可以通過ADUM3201硬件仿真和下載程序，用了好多年了，非常好用。ADUM1201和ADUM3201相差不大，應該可以用，ADUM1201和ADUM3201最高bps可達25M，工作電壓2.7-5.5V，價格有點貴，π122U31價格很便宜，管腳和ADUM3201完全兼容，只是最高bps只有150K，工作電壓3.0-5.5V，至少STC和AVR單片機硬件仿真和下載程序沒有問題。ADUM3201和π122U31輸入輸出都不需要上拉電阻，用了數字隔離芯片之后，目標板的工作電壓不管是3.3V、5V，還是兩只5號電池或者一只鋰電池，都可以硬件仿真和下載程序。
調試ADUM3201和π122U31非常簡單，1腳和8腳同時接USB轉TTL模塊的+5V，4腳和5腳同時接GND，2腳接TXD，3腳接RXD，連接6腳和7腳，用串口工具發送數據可以看見返回數據，就證明ADUM3201的2、3腳接對了，再把6、7腳和目標板單片機的TXD和RXD接對，硬件仿真和下載程序沒有問題，然后隔離的兩邊分別供電就完事了。
回復

使用道具 舉報

地板
ID:829223 發表于 2024-7-23 11:32 | 只看該作者
kmsj 發表于 2024-7-22 22:24
不知道你說的隔離模塊ADUM1201是什么模塊？我用的是ADUM3201，就是一個8腳芯片，用在USB轉TTL芯片和目標板 ...

回復

使用道具 舉報

5#
ID:275671 發表于 2024-7-23 12:15 | 只看該作者
肯定是低級錯誤或者買的某一個寶貨

建議先檢查線路然后問候馬云
回復

使用道具 舉報

6#
ID:668004 發表于 2024-7-24 16:14 | 只看該作者
dandan-tcb 發表于 2024-7-22 18:29
1.你的串口工具是輸出TTL電平的嗎？
2.你的串口工具TX是開漏輸出的還是PP輸出的？外部沒有上拉電阻的時候 ...

串口工具肯定是輸出TTL電平的啊
回復

使用道具 舉報

7#
ID:668004 發表于 2024-7-24 16:14 | 只看該作者
dandan-tcb 發表于 2024-7-22 18:29
1.你的串口工具是輸出TTL電平的嗎？
2.你的串口工具TX是開漏輸出的還是PP輸出的？外部沒有上拉電阻的時候 ...

就是CH340 應該是有上來的  我是直接買的串口工具   你難道沒用過這種嗎
回復

使用道具 舉報

8#
ID:668004 發表于 2024-7-24 16:17 | 只看該作者
kmsj 發表于 2024-7-22 22:24
不知道你說的隔離模塊ADUM1201是什么模塊？我用的是ADUM3201，就是一個8腳芯片，用在USB轉TTL芯片和目標板 ...

感謝你的熱心回復  你說的用隔離芯片子下載或者仿真是怎么回事  沒有那樣用過  我是用來串口隔離通訊
回復

使用道具 舉報

9#
ID:668004 發表于 2024-7-24 16:18 | 只看該作者
kmsj 發表于 2024-7-22 22:24
不知道你說的隔離模塊ADUM1201是什么模塊？我用的是ADUM3201，就是一個8腳芯片，用在USB轉TTL芯片和目標板 ...

π122U31---這個是川士微的嗎
回復

使用道具 舉報

10#
ID:383215 發表于 2024-7-25 20:29 | 只看該作者
QWE4562012 發表于 2024-7-24 16:17
感謝你娜刃幕馗�  你說的用隔離芯片子下載或者仿真是怎么回事  沒有那樣用過  我是用來串口隔離通訊

不用謝！硬件仿真和下載燒寫程序本身就是串口通訊，用了隔離芯片就是隔離型的串口通訊。
回復

使用道具 舉報

11#
ID:383215 發表于 2024-7-25 20:33 | 只看該作者
QWE4562012 發表于 2024-7-24 16:18
π122U31---這鍪譴ㄊ課⒌穆?/blockquote>

π122U31是不是川士微的沒有研究過，幾毛錢一片，比ADUM的隔離芯片便宜了好幾倍，150K的bps基本夠用，也用了一段時間，沒有發現問題。
