用STC8A8K64S4A12的芯片,同時驅動UC1698u 160*160的16級灰度屏和UC1617S

[復制鏈接]
ID:1045456 發表于 2024-9-10 21:57 | 顯示全部樓層 |閱讀模式
用STC8A8K64S4A12的芯片，同時驅動    UC1698u  160*160的16級灰度屏 和 UC1617S  128*128的4級灰度屏對比圖像

UC1698u  160*160的16級灰度屏   它的驅動是驅動彩屏的，SEG1 - SEG384      COM1 - COM160

UC1617S  128*128的4級灰度屏     TB老王家有賣（2.5元）引腳定義圖與SPI接線圖放入附件

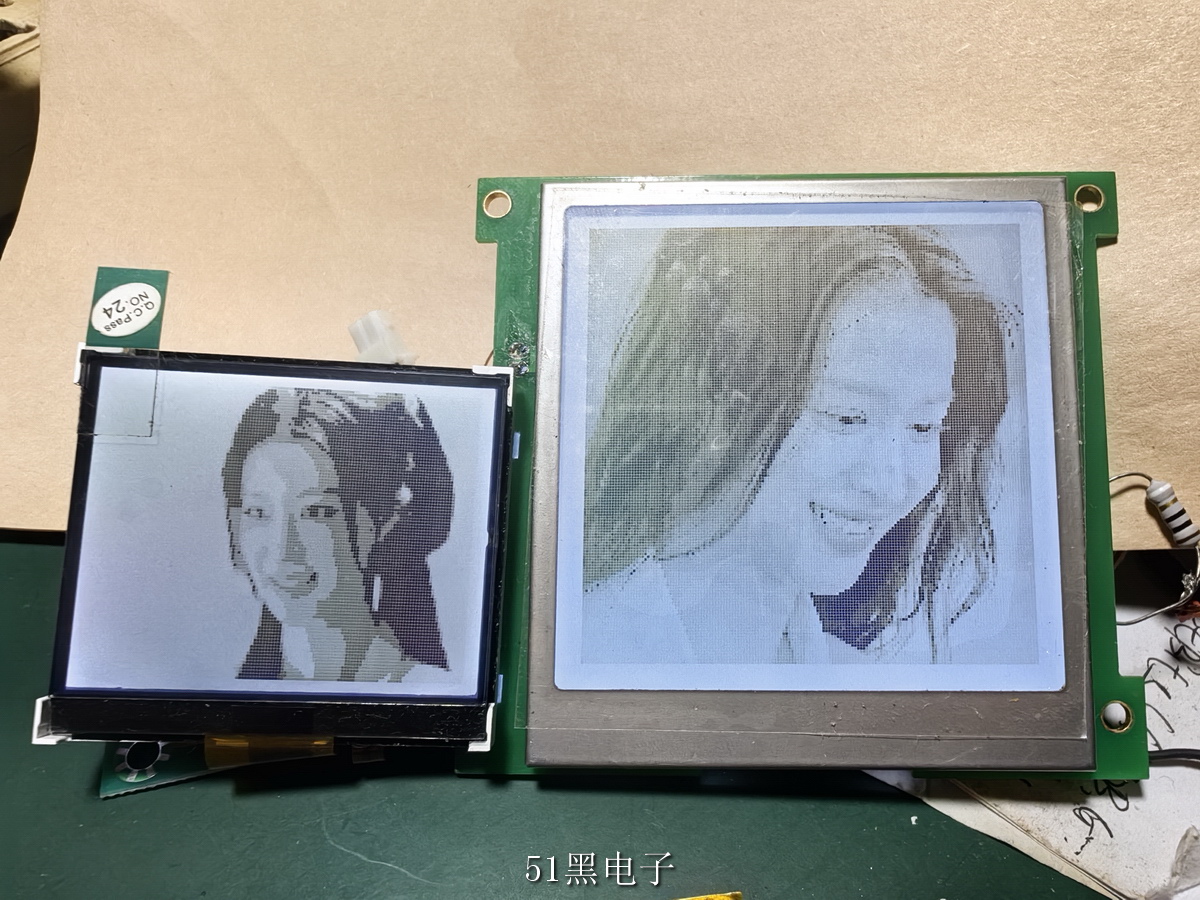

對比圖1

對比圖1

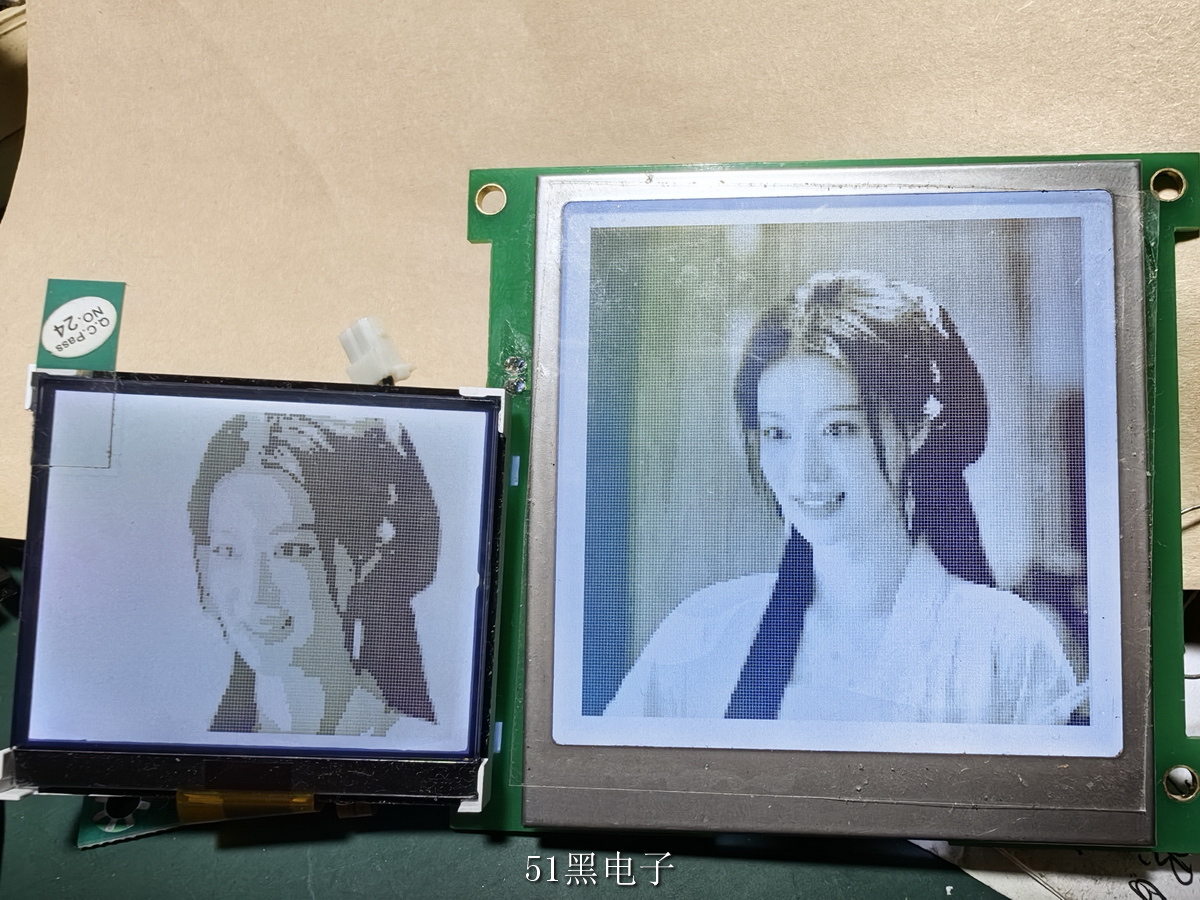

對比圖2

對比圖2

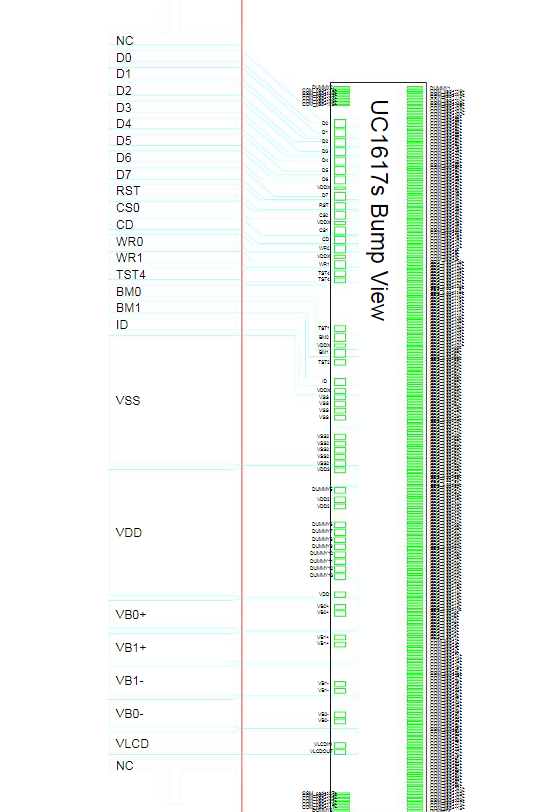

內部接線圖

內部接線圖

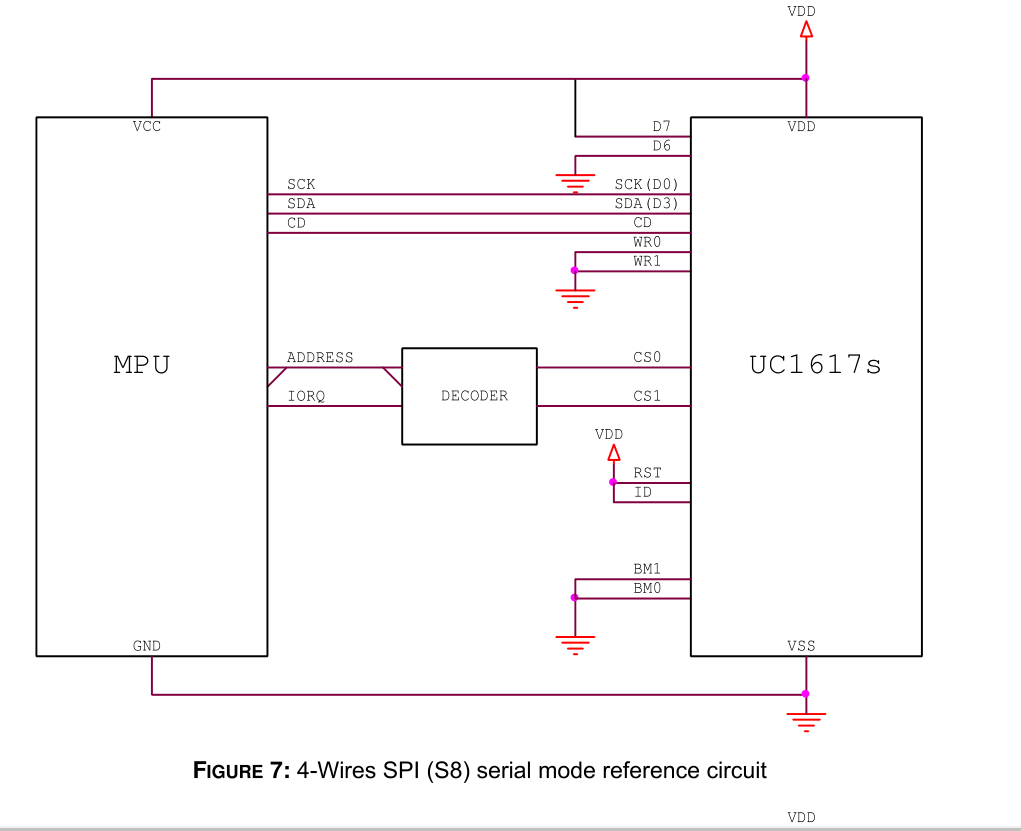

SPI接線方式

SPI接線方式

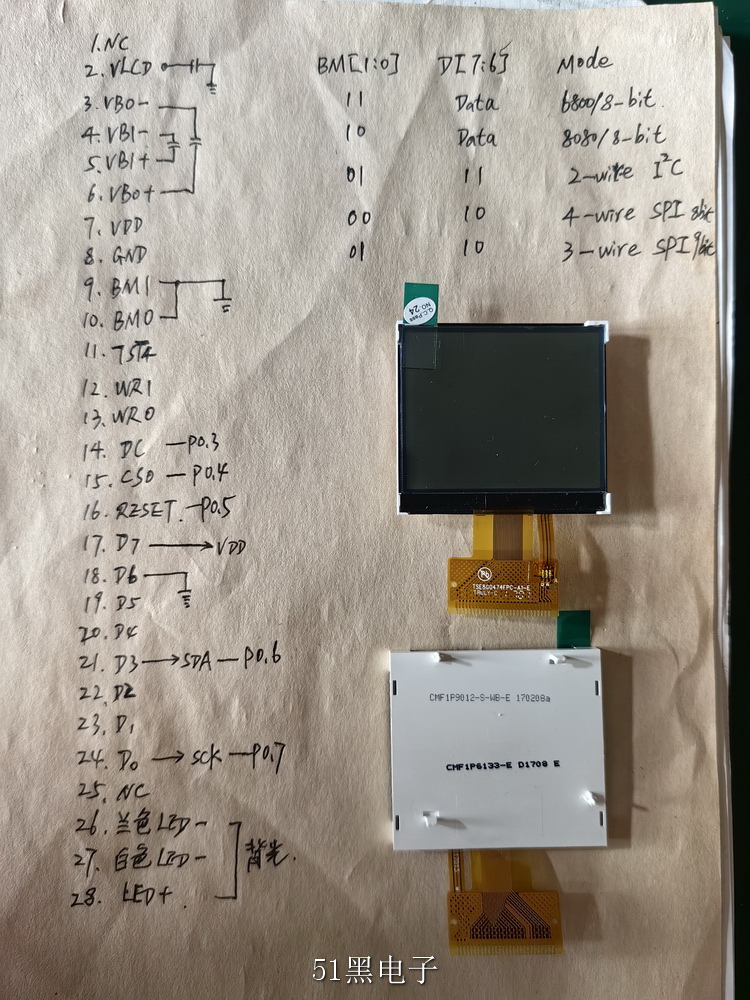

實物與引腳定義

實物與引腳定義

160160-并口-8bit-16級灰度.7z

5.7 MB, 下載次數: 9, 下載積分: 黑幣 -5

軟件及圖片

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:344848 發表于 2024-9-11 00:49 | 顯示全部樓層
DECODER使用芯片的型號？
回復

使用道具 舉報

ID:1045456 發表于 2024-9-11 09:21 | 顯示全部樓層
donglw 發表于 2024-9-11 00:49
DECODER使用芯片的型號？

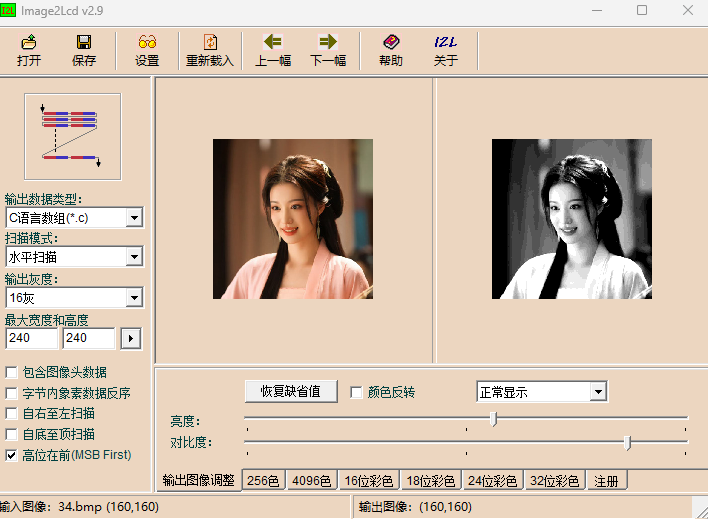

用這個做的圖片編碼！
回復

使用道具 舉報

ID:344848 發表于 2024-9-12 07:34 | 顯示全部樓層
吳征 發表于 2024-9-11 09:21
用這個做的圖片編碼！

我說的是硬件，你回答的是軟件！
回復

使用道具 舉報

ID:1045456 發表于 2024-9-12 11:37 | 顯示全部樓層
donglw 發表于 2024-9-12 07:34
我說的是硬件，你回答的是軟件！

不好意思，我因為沒有用別的芯片，所有的圖片二進㓡文件直接寫入了8A8K64里。16級灰度，一個字節可以寫二個像素點。完全夠用！
回復

使用道具 舉報

ID:344848 發表于 2024-9-12 14:04 | 顯示全部樓層
沒關系，我是從你提供的SPI接線方式圖中包含這部分硬件電路。
回復

使用道具 舉報

ID:1045456 發表于 2024-9-12 14:56 | 顯示全部樓層
CS腳沒有經過其它的芯片，直接與SCT8A的芯片IO口相連
回復

使用道具 舉報

ID:91901 發表于 2025-5-29 13:37 | 顯示全部樓層
請問附件里面是什么內容
回復

使用道具 舉報

ID:1045456 發表于 2025-6-7 10:27 | 顯示全部樓層
luyangting 發表于 2025-5-29 13:37
請問附件里面是什么內容

軟件與圖片
回復

使用道具 舉報
