怎么判斷繼電器線圈是否導通

ID:1113546 · 發表于 2024-10-17 16:14

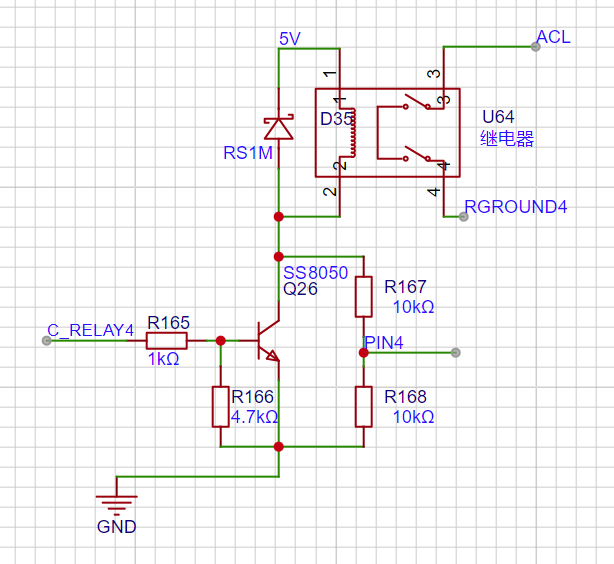

如圖目前是用兩個分壓電阻分壓接到單片機引腳上，但不知道行不行靠不靠譜，還請各位大佬指教。

ID:57414 · 發表于 2024-10-17 20:00

做法可行，沒有問題。

ID:33548 · 發表于 2024-10-17 20:31

在線圈兩端并上一個LED串一限流電阻，觀察LED

ID:57657 · 發表于 2024-10-17 20:46

可以串聯一個電流檢測電路以確定繼電器線圈是否有電流通過，檢測是否正確吸合為繼電器粘連檢測電路。

ID:1034262 · 發表于 2024-10-17 21:23

在三極管發射極和GND之間串聯電阻采樣電流最靠譜。

ID:1113546 · 發表于 2024-10-18 08:41

1109 發表于 2024-10-17 20:00
做法可行，沒有問題。

主要怕這樣設計繼電器線圈上會一直有小電流會不會造成影響

ID:1113546 · 發表于 2024-10-18 08:43

cjtdz 發表于 2024-10-17 20:31
在線圈兩端并上一個LED串一限流電阻，觀察LED

是我沒表述清楚功能上需要實現的是讓單片機知道

ID:1113546 · 發表于 2024-10-18 08:44

npn 發表于 2024-10-17 20:46
可以串聯一個電流檢測電路以確定繼電器線圈是否有電流通過，檢測是否正確吸合為繼電器粘連檢測電路。

也不用如此復雜來去檢測電流，我不需要知道電流準確的大小只需要知道這個繼電器線圈有沒有工作

ID:332444 · 發表于 2024-10-18 08:49

靠譜的做法是檢測通過線圈電流,這樣分壓很不靠譜.

ID:1113546 · 發表于 2024-10-18 08:51

coody_sz 發表于 2024-10-17 21:23
在三極管發射極和GND之間串聯電阻采樣電流最靠譜。

因?yàn)樾枰獧z測的繼電器數量較多我也不需要知道準確的電流大小只需要知道線圈是否工作，所以想的用分壓電阻去得到一個單片機能夠承受的電壓區判斷，就是不知道我這種設計線圈上會一直有電流會不會造成什么不好的影響。

ID:910662 · 發表于 2024-10-18 10:54

我喜歡在線圈兩端并聯一個光耦。

ID:1109793 · 發表于 2024-10-18 11:15

這種檢測有啥意義？

ID:1113546 · 發表于 2024-10-18 11:20

xianfajushi 發表于 2024-10-18 08:49
靠譜的做法是檢測通過線圈電流,這樣分壓很不靠譜.

因?yàn)槔^電器有8路需要檢測是哪一路在工作，ADC采集有的接口也被其他功能占用，如果用電流采集的話后面是不是還要加運放成本也會高，我想的是因?yàn)椴恍枰罍?zhǔn)確的電流，能夠直接得到電壓變化是好了。但我也確實覺得像這么設計不太靠譜，不知道您有沒有合適的方案可以推薦一下呢

ID:332444 · 發表于 2024-10-18 14:33

2891123150 發表于 2024-10-18 11:20
因?yàn)槔^電器有8路需要檢測是哪一路在工作，ADC采集有的接口也被其他功能占用，如果用電流采集的話后面是不 ...

其實檢測電流沒你想象的那么復雜,用一個三極管就能實現,假設經過線圈電流為20毫安,那么可以在供電回路串聯電阻=0.3/20=15歐姆左右取樣電阻給PNP三極管令其導通或截止即可.

ID:1113546 · 發表于 2024-10-18 15:01

xiaobendan001 發表于 2024-10-18 11:15
這種檢測有啥意義？

因?yàn)槔^電器另一端接的是非安區域的電源，考慮安標無法使用光耦等無法提供安標的元器件，要不然就使用隔離柵二百多一個，簡而言之就是退而求其次的方案確實有些雞肋但能加就給加上后面再想辦法

ID:1113546 · 發表于 2024-10-18 19:15

xianfajushi 發表于 2024-10-18 14:33
其實檢測電流沒你想象的那么復雜,用一個三極管就能實現,假設經過線圈電流為20毫安,那么可以在供電回路串 ...

嗯好辦法

ID:466250 · 發表于 2024-10-19 06:42

只能判斷線圈有沒有開路，線圈開路的故障非常非常少。不知道意義何在？

ID:341045 · 發表于 2024-10-19 09:03

單片機通過二極管（如接1N4148正極）后檢測C極更好
