對于一個常見的聲音傳感器電路細節的疑問

ID:1091773 · 發表于 2024-11-9 01:11

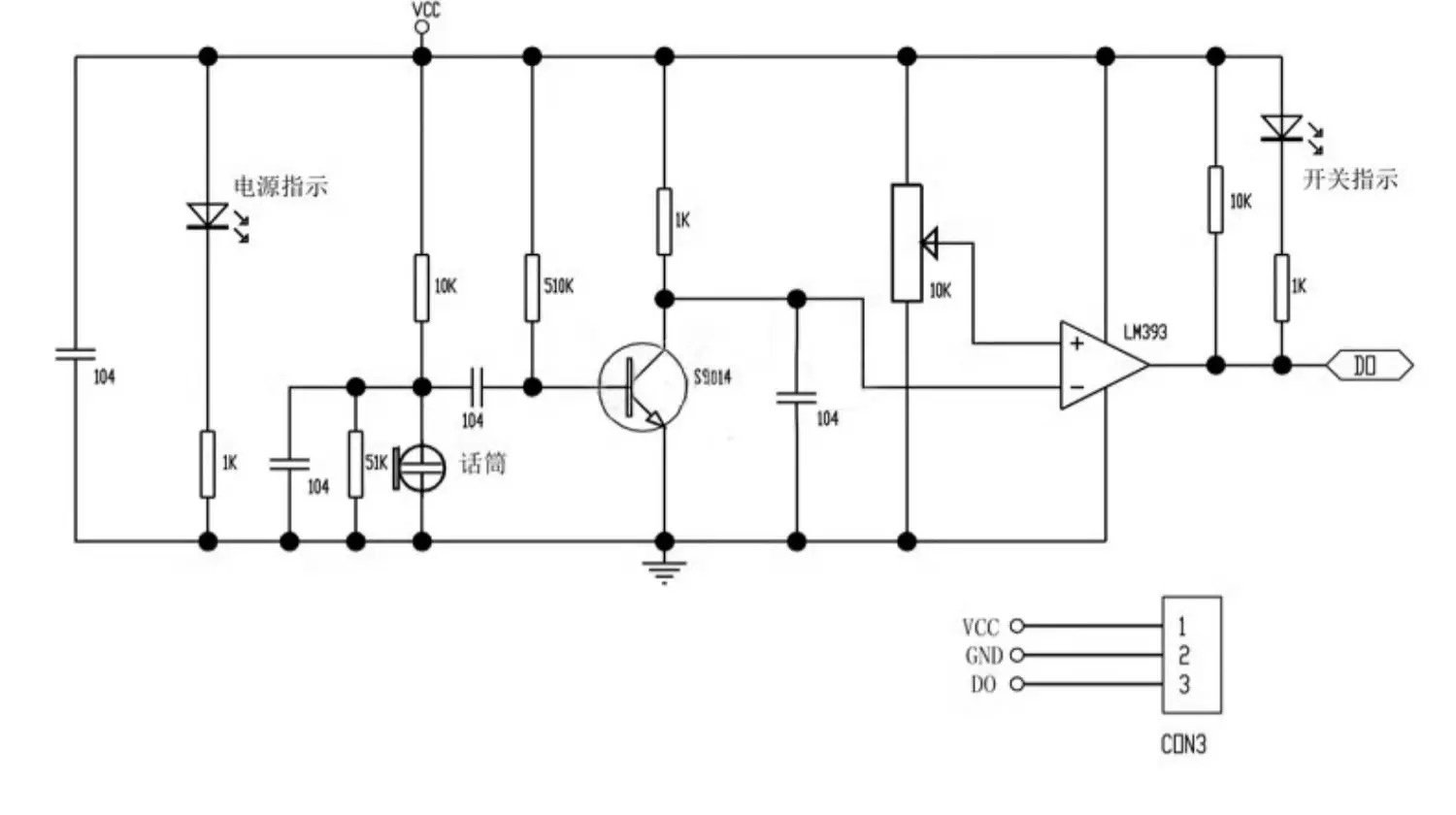

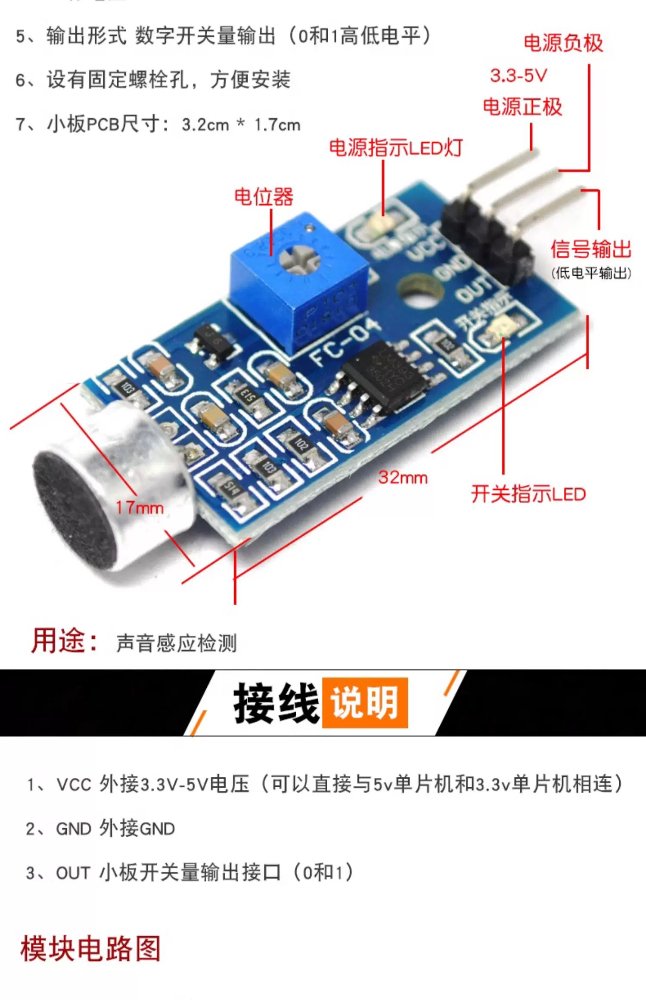

某一個寶上的一個很常見的聲音傳感器，對于它的電路（請看圖），有兩個很不理解的地方：
1. 話筒旁的51k電阻的作用是什么？可以去掉嗎？
2. 耦合電容0.1uF是不是太小了點，感覺很容易把聲音信號濾掉。為什么不加一個電阻形成高通濾波器或者把電容放大點？

由于我這里目前還缺少一些測量的儀器，所以不能動手實測，因此找各位大佬幫忙看看。

感謝大佬的幫助和回復！

ID:688692 · 發表于 2024-11-9 01:11

1. 話筒旁的51k電阻的作用是什么？可以去掉嗎？
直流偏置電阻兼靈敏度微調。不要也可以工作，你可以拆掉對比一下。

2. 耦合電容0.1uF是不是太小了點，感覺很容易把聲音信號濾掉。為什么不加一個電阻形成高通濾波器或者把電容放大點？
音頻雖然標準是20Hz-20kHz，但是語音或者這個駐極體麥克風的響應頻率不會很低，所以也不需要太大的耦合電容。截止頻率可根據RC電路相關理論公式去計算。

ID:830831 · 發表于 2024-11-9 09:21

好問題，等高手解釋

ID:404160 · 發表于 2024-11-9 09:54

1. **話筒旁的51k電阻的作用**：
- 這個51k電阻是話筒的偏置電阻，它的作用是為話筒提供一個適當?shù)钠秒妷海乖捦补ぷ髟谧罴褷顟B(tài)。話筒通常需要一個直流偏置電壓才能正常工作，這個電阻與話筒一起形成一個分壓電路，為話筒提供所需的偏置電壓。
- 如果去掉這個電阻，話筒可能無法獲得正確的偏置電壓，導致話筒無法正常工作或輸出信號不穩定。

2. **耦合電容0.1uF的大小**：
- 耦合電容的作用是隔離直流分量，只允許交流信號（聲音信號）通過。0.1uF的電容對于大多數音頻應用來說是一個常見的選擇，因?yàn)樗梢杂行У刈柚怪绷鞣至浚瑫r(shí)允許大部分音頻頻率通過。
- 電容值的選擇取決于你想要濾除的最低頻率。0.1uF的電容在大約150Hz左右開始顯著衰減信號，這通常對于語音信號是足夠的，因?yàn)檎Z(yǔ)音信號的頻率范圍大約在300Hz到3400Hz之間。
- 如果你覺得0.1uF太小，可以考慮增加電容值，但這會降低電路對低頻信號的響應。至于為什么不加一個電阻形成高通濾波器，是保持電路的簡單性，并且0.1uF的電容已經足夠滿足大多數應用的需求。

ID:1091773 · 發表于 2024-11-9 11:31

cnos 發表于 2024-11-9 09:19
1. 話筒旁的51k電阻的作用是什么？可以去掉嗎？
直流偏置電阻兼靈敏度微調。不要也可以工作，你可以拆 ...

感謝您的回復和幫助，但是我還是不太了解這顆耦合電容的阻值為何如此選取，您看話筒左側的對地電容也是104，這樣耦合電容和對地電容相同（阻抗相同）的情況下，信號不會被直接接地了嗎。

ID:1091773 · 發表于 2024-11-9 11:34

飛云居士發表于 2024-11-9 09:54
1. **話筒旁的51k電阻的作用**：
- 這個51k電阻是話筒的偏置電阻，它的作用是為話筒提供一個適當?shù)钠?...

這是AI寫的嗎

ID:595237 · 發表于 2024-11-9 12:04

去掉可以的

ID:220661 · 發表于 2024-11-9 16:45

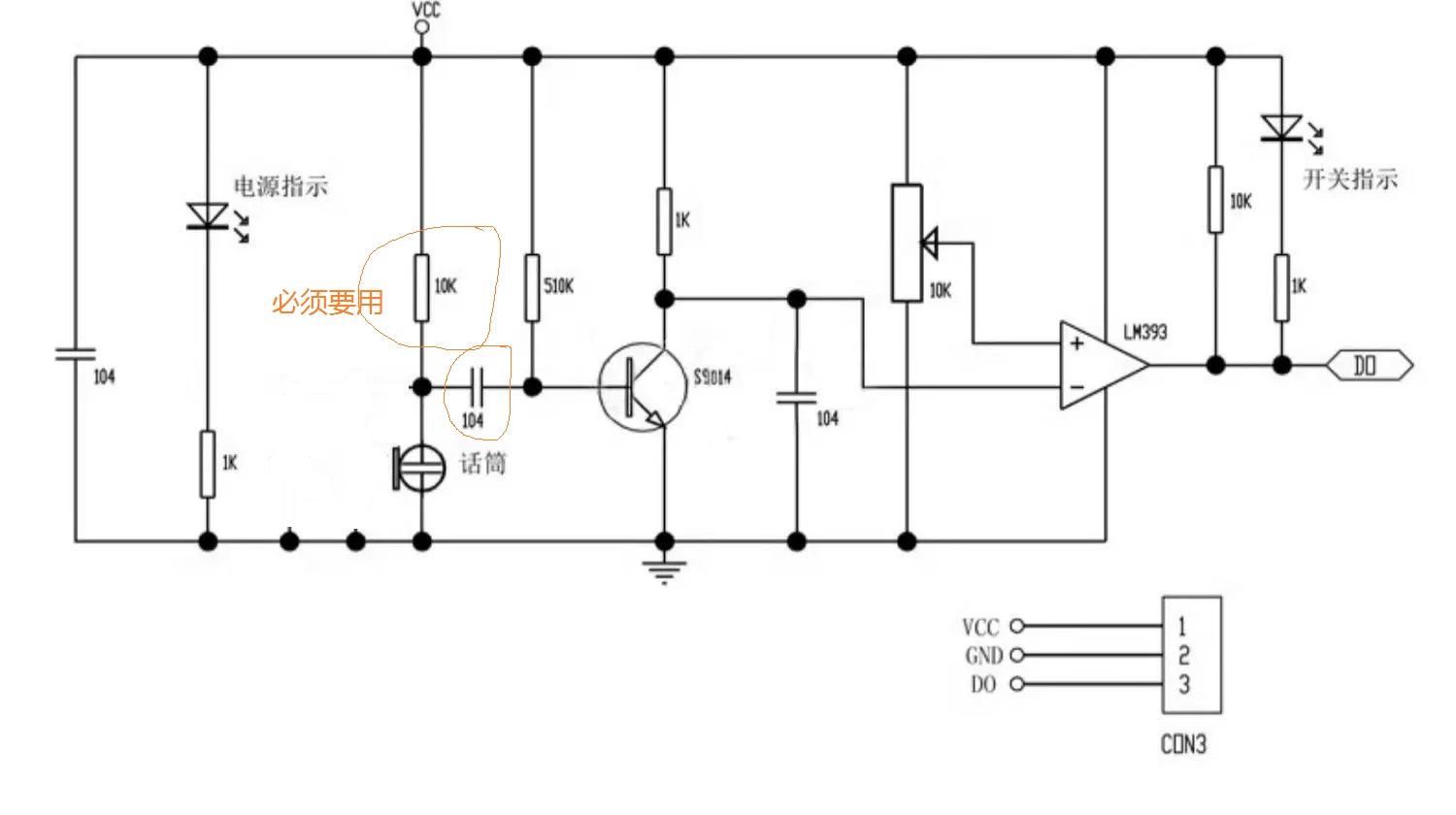

51K是三極管基極偏置電路電阻，提供基本基極電流，保證三極管處于放大狀態，10K是話筒駐極體的偏置電路電阻。

ID:1091773 · 發表于 2024-11-9 19:00

juncedz 發表于 2024-11-9 12:04
去掉可以的

感謝您的回復和幫助，您看下原電路圖中話筒左側的對地電容是104，耦合電容也是104，這樣耦合電容和對地電容相同（阻抗相同）的情況下，信號不會被直接接地了嗎，為什么還能正常工作呢？

ID:595237 · 發表于 2024-11-10 09:50

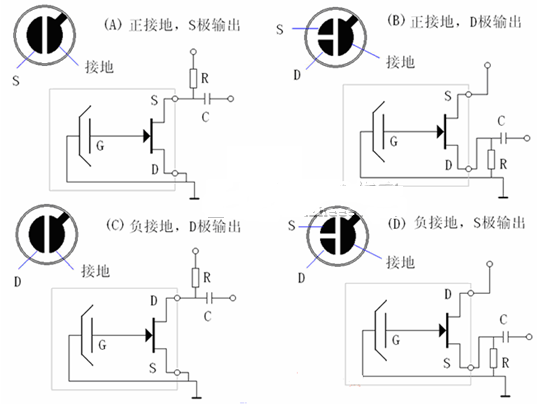

加上能夠工作，聲音可能會失真，看原理圖就知道加上允許適應咪頭不需要認正負極，
還是去掉后的聲音理想，必須要正負極，就是這個道理，才加上，是雞肋。

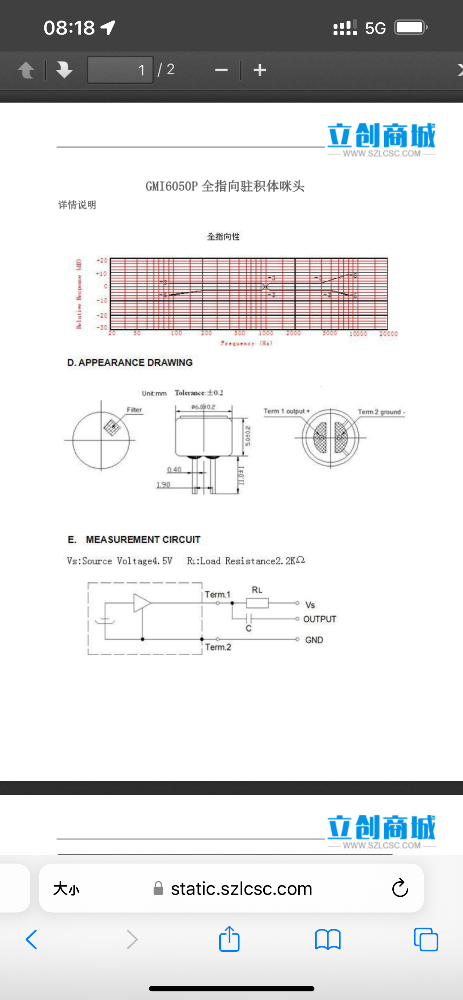

有測試過，重要是電容駐極體的靈敏度，可能是里面的場效應管和一個二極管復合組成阻抗變換器質量有關系，所以靈敏度不同，價格也是區別好大。

ID:1091773 · 發表于 2024-11-11 08:19

juncedz 發表于 2024-11-10 09:50
加上能夠工作，聲音可能會失真，看原理圖就知道加上允許適應咪頭不需要認正負極，
還是去掉后的聲音理想， ...

感謝前輩的幫助，按照對您的話的理解（加一個0.1uF對地電容的原因是為了組裝時避免分辨咪頭正負極而不考慮信號的失真），我需要再思索一下，因?yàn)榇_實不知道為什么這樣可以避免分辨正負
