電路原理圖設計完畢,不知道74hc595有沒有錯誤?

ID:278457 · 發表于 2024-11-15 02:18

595是不是連接錯誤。

ID:878061 · 發表于 2024-11-15 19:32

還得繼續努力啊

ID:592807 · 發表于 2024-11-15 20:44

14號腳串行數據輸入腳，相當于iic里面的SDA腳，你懸空了。

ID:278457 · 發表于 2024-11-16 04:09

黃youhui 發表于 2024-11-15 20:44
14號腳串行數據輸入腳，相當于iic里面的SDA腳，你懸空了。

怎么接啊！

ID:278457 · 發表于 2024-11-16 04:28

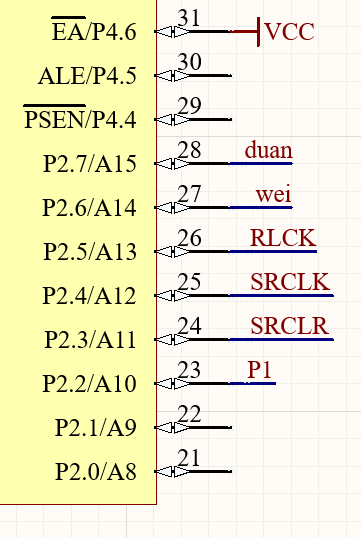

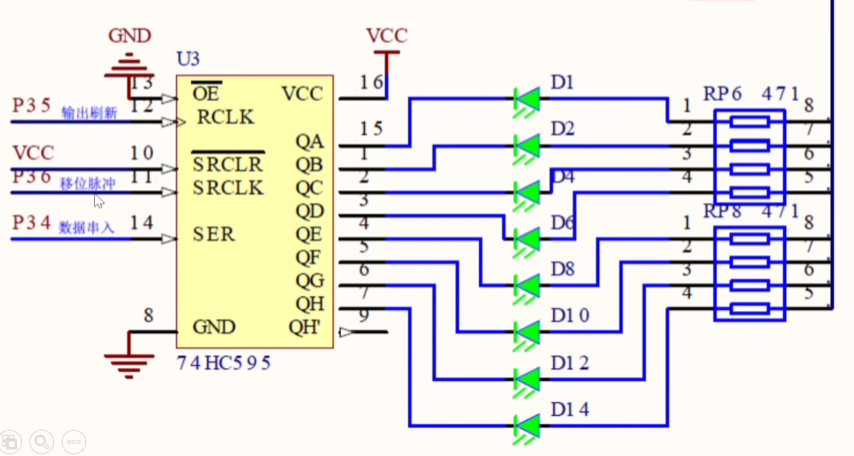

這樣接對吧！

ID:1109793 · 發表于 2024-11-16 07:19

ID:592807 · 發表于 2024-11-16 15:37

發表于 2024-11-16 04:28
這樣接對吧！

像樓下那樣接就行了。

ID:278457 · 發表于 2024-11-20 00:41

xiaobendan001 發表于 2024-11-16 07:19

教程里E引腳里沒有加電容和電阻。

ID:1109793 · 發表于 2024-11-20 07:40

shenqiwei 發表于 2024-11-20 00:41
教程里E引腳里沒有加電容和電阻。

盡管上電之后大部分都是輸出1，還是有不確定性的，而且這種1有時候是我們不想要的，例如接NPN三極管驅動繼電器的時候。所以加了阻容，使它是上電那段時間里面輸出處于高阻態，等到CPU給了確定的想要的輸出之后，才正常的輸出。

ID:278457 · 發表于 2024-11-21 03:50

xiaobendan001 發表于 2024-11-20 07:40
盡管上電之后大部分都是輸出1，還是有不確定性的，而且這種1有時候是我們不想要的，例如接NPN三極管驅動 ...

160K電阻可以不要吧！

ID:1109793 · 發表于 2024-11-22 08:12

shenqiwei 發表于 2024-11-21 03:50
160K電阻可以不要吧！

你該知道CMOS的輸入端是阻抗是接近無窮大的，沒有這個電阻，那電容充電要充到多久？

ID:624769 · 發表于 2024-11-22 22:26

shenqiwei 發表于 2024-11-21 03:50
160K電阻可以不要吧！

一般情況，E腳直接接地就可以了，你要接電容的話，就接個電阻。
我是直接 E 腳接到 RLCK，即RLCK 拉高時 直接消隱，RLCK 拉低時直接顯示。多片HC595級連，同時操作段和位的時候，效果比E直接接地好。
