單片機產生PWM波后升壓？？

電梯直達

跳轉到指定樓層

樓主

ID:57495 發表于 2013-12-22 20:39 | 只看該作者 |只看大圖回帖獎勵

回帖獎勵

|倒序瀏覽 |閱讀模式

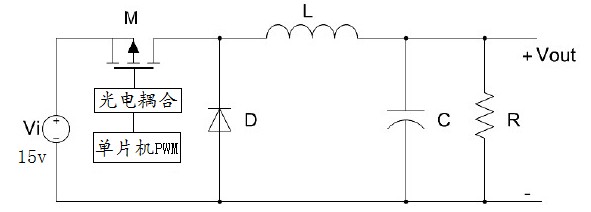

如圖所示：因為單片機產生的PWM波電壓太低，難以驅動半導體制冷片（額定電壓12v，4A），所以設計以下電路，為了使Vi 15v降至Vout得到8v,10v 12v 。
問題1：單片機產生的PWM波可以直接接MOS管嗎,中間需要光電耦合器嗎?
問題2：圖中的M 開關管，是MOS管合適，還是IGBT合適？？


分享到: QQ好友和群 QQ空間 騰訊微博 騰訊朋友

收藏2 淘帖0 頂1 踩0

回復

使用道具舉報

沙發

ID:58634 發表于 2014-1-10 18:28 | 只看該作者

個人認為單片機產生的PWM波可以直接接MOS管，如果怕影響到單片機的穩定就加光電耦合器。開關管用MOS管或IGBT都行，看工作頻率和負載是什么。只是個人理解。

回復

使用道具舉報

板凳

ID:59048 發表于 2014-2-9 11:40 | 只看該作者

1.可以直接接MOS管，其實光耦不僅是起到隔離作用，還有就是后面的控制部分，比如電壓可以接的高些（12V或者更高些）。2.當然是MOS管速度快了。可控硅導通容易，但是不能自行關斷；IGBT常用于大功率設備，需要專門的驅動，所以速度也受影響。高速小功率建議用MOS管。

回復

使用道具舉報

地板

ID:118284 發表于 2016-5-13 08:35 | 只看該作者

加一個NPN三極管就可以

回復

使用道具舉報

5^#

ID:120465 發表于 2016-5-13 08:47 | 只看該作者

個人認為開關管使用MOS管比較合適

回復

使用道具舉報

6^#

ID:120521 發表于 2016-5-13 13:05 | 只看該作者

MOS管即可

回復

使用道具舉報

7^#

ID:120554 發表于 2016-5-13 16:06 | 只看該作者

mos管托托的
