請教使用STC8H1K08單片機芯片測頻率問題

ID:1130621 · 發表于 2024-12-10 22:22

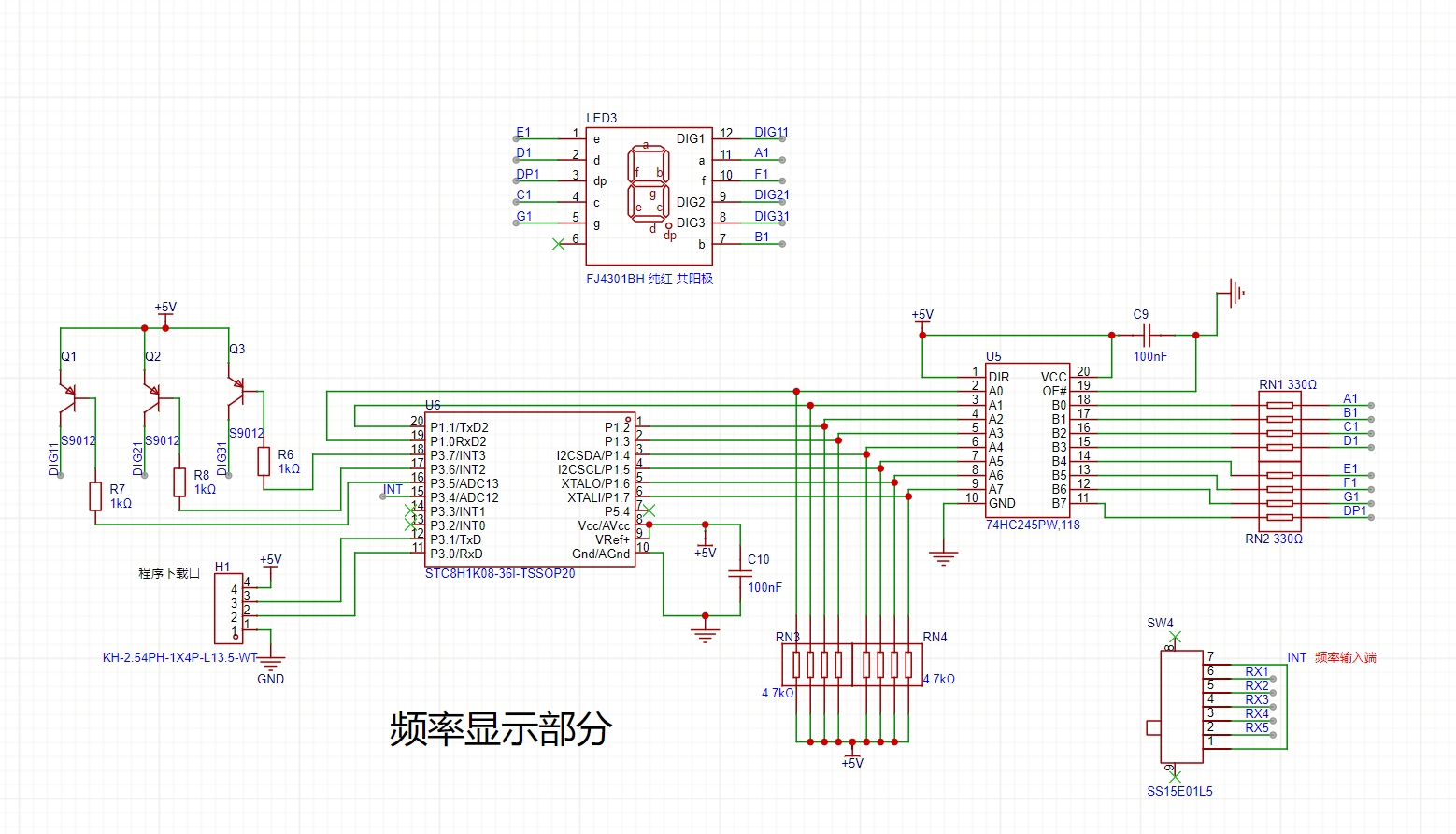

使用STC8H1K08芯片，進行頻率采集并顯示在數碼管上，被采集的為霍爾元件產生的方波信號，現在輸出的信號無法正常顯示在數碼管上，各位大佬幫我看看哪里不對。頻率范圍0-300Hz，用示波器能正常顯示方波，霍爾正常產生方波頻率

代碼

#include <reg52.h>
#include<intrins.h>
sfr P1M0 = 0x92; //P1口IO模式控制寄存器M0
sfr P1M1 = 0x91; //P1口IO模式控制寄存器M1
sfr P3M0 = 0xb2; //P3口IO模式控制寄存器M0
sfr P3M1 = 0xb1; //P3口IO模式控制寄存器M1
sbit DIG1 = P3^5; //位選1
sbit DIG2 = P3^6; //位選2
sbit DIG3 = P3^7; //位選3
bit flag1s = 0; //1s定時標志
bit Dlflag = 0; //開始計時標志位
unsigned char T1RH = 0; //T0重載值的高字節
unsigned char T1RL = 0; //T0重載值的低字節
void GetFrequency(); //獲取方波脈沖函數
void ConfigTimer1(unsigned int ms); //配置T1定時器中斷
unsigned char code LedChar[]={
0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8,
0x80, 0x90, 0x88, 0x83, 0xC6, 0xA1, 0x86, 0x8E
};
unsigned char LedBuff[3]={
0xc0, 0xc0, 0xc0
};
/*500ms延時函數*/
void Delay500ms() //@24.000MHz
{
unsigned char i, j, k;
_nop_();
_nop_();
i = 61;
j = 225;
k = 62;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
/** 主函數 **/
void main()
{
P1M0 = 0x00; //配置P1口為雙向IO
P1M1 = 0x00;
P3M0 |= 0x00; //配置P3.5 P3.7 P3.7為雙向IO，其他為高阻輸入
P3M1 &= 0x1f;
TMOD &= 0xf0; //清零T0的控制位
TMOD |= 0x05; //設置T0為計數器工作模式1 用P3^4/T0進行脈沖計數
EA = 1;
ConfigTimer1(2); //2ms定時器1中斷
while (1)
{
GetFrequency();
Delay500ms();
}
}
void GetFrequency()
{
unsigned char th1,th2,tl; //用于TH0，TL0值的存放
unsigned int num,temp2; //num保存脈沖數，temp2計算顯示用
float temp = 0; //浮點數
flag1s = 0;
Dlflag = 1;
TH0 = 0; //清零TH0準備計數
TL0 = 0; //清零TL0準備計數
IT0 = 1; //設置T0低電平計數
ET0 = 1; //打開T0使能中斷
TF1 = 1; //進入T1中斷
TR0 = 1; //啟動T0開始計數
while(!flag1s)//flag1s標記位
ET0 = 0; //關閉T0使能中斷
TR0 = 0; //關閉T0
while(1)
{
th1 = TH0; //讀取TH0值
tl = TL0; //讀取TL0值
th2 = TH0; //再次讀取TH0值
if(th1 == th2) //對比讀取的2次TH0值，確保沒TL0沒進位后退出
{
break;
}
}
//關中斷防止計算出錯
EA = 0;
num = th1*256 + tl; //計算脈沖數
temp = num;
if(temp<1000)
{
temp2 = temp;
LedBuff[2] = LedChar[temp2%10];
LedBuff[1] = LedChar[temp2/10%10];
LedBuff[0] = LedChar[temp2/100%10];
}
else
{
temp = temp/10;
if(temp < 1000)
{
temp2 = temp;
LedBuff[2] = LedChar[temp2%10];
LedBuff[1] = LedChar[temp2/10%10];
LedBuff[0] = LedChar[temp2/100%10];
LedBuff[0] &= 0x7f;
}
else
{
temp2 = temp/10;
LedBuff[2] = LedChar[temp2%10];
LedBuff[1] = LedChar[temp2/10%10];
LedBuff[0] = LedChar[temp2/100%10];
LedBuff[1] &= 0x7f;
}
}
EA = 1;
}
/* 配置并啟動T1，ms-T0定時時間 */
void ConfigTimer1(unsigned int ms)
{
unsigned long tmp; //臨時變量
tmp = 24000000 / 12; //12T定時器
tmp = (tmp * ms) / 1000; //計算所需的計數值
tmp = 65536 - tmp; //計算定時器重載值
tmp = tmp; //補償中斷響應延時造成的誤差
T1RH = (unsigned char)(tmp>>8); //定時器重載值拆分為高低字節
T1RL = (unsigned char)tmp;
TMOD &= 0x0f; //清零T1的控制位
TMOD |= 0x10; //配置T1為模式1
TH1 = T1RH; //加載T0重載值
TL1 = T1RL;
ET1 = 1; //使能T0中斷
TR1 = 1; //啟動T0
}
/*數碼管掃描*/
void LedScan()
{
static unsigned char i = 0;
P1 = 0xff;
switch(i)
{
case 0: DIG1 = 0; DIG2 = 1; DIG3 = 1; i++; P1 = LedBuff[0]; break;
case 1: DIG1 = 1; DIG2 = 0; DIG3 = 1; i++; P1 = LedBuff[1]; break;
case 2: DIG1 = 1; DIG2 = 1; DIG3 = 0; i=0; P1 = LedBuff[2]; break;
default: break;
}
}
/*定時器1中斷*/
void InterruptTimer1() interrupt 3
{
static unsigned int tc = 0;
TH1 = T1RH;
TL1 = T1RL;
LedScan();
if(Dlflag)
{
tc++;
if(tc >= 500)
{
tc = 0;
Dlflag = 0;
flag1s = 1;
}
}
}

復制代碼

ID:1130621 · 發表于 2024-12-10 22:58

#include <reg52.h>
#include<intrins.h>
sfr P1M0 = 0x92; //P1口IO模式控制寄存器M0
sfr P1M1 = 0x91; //P1口IO模式控制寄存器M1
sfr P3M0 = 0xb2; //P3口IO模式控制寄存器M0
sfr P3M1 = 0xb1; //P3口IO模式控制寄存器M1
sbit DIG1 = P3^5; //位選1
sbit DIG2 = P3^6; //位選2
sbit DIG3 = P3^7; //位選3
bit flag1s = 0; //1s定時標志
bit Dlflag = 0; //開始計時標志位
unsigned char T1RH = 0; //T0重載值的高字節
unsigned char T1RL = 0; //T0重載值的低字節
void GetFrequency(); //獲取方波脈沖函數
void ConfigTimer1(unsigned int ms); //配置T1定時器中斷
unsigned char code LedChar[]={
0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8,
0x80, 0x90, 0x88, 0x83, 0xC6, 0xA1, 0x86, 0x8E
};
unsigned char LedBuff[3]={
0xc0, 0xc0, 0xc0
};
/*500ms延時函數*/
void Delay500ms() //@24.000MHz
{
unsigned char i, j, k;
_nop_();
_nop_();
i = 61;
j = 225;
k = 62;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
/** 主函數 **/
void main()
{
P1M0 = 0x00; //配置P1口為雙向IO
P1M1 = 0x00;
P3M0 |= 0x00; //配置P3.5 P3.7 P3.7為雙向IO，其他為高阻輸入
P3M1 &= 0x1f;
TMOD &= 0xf0; //清零T0的控制位
TMOD |= 0x05; //設置T0為計數器工作模式1 用P3^4/T0進行脈沖計數
EA = 1;
ConfigTimer1(2); //2ms定時器1中斷
while (1)
{
GetFrequency();
Delay500ms();
}
}
void GetFrequency()
{
unsigned char th1,th2,tl; //用于TH0，TL0值的存放
unsigned int num,temp2; //num保存脈沖數，temp2計算顯示用
float temp = 0; //浮點數
flag1s = 0;
Dlflag = 1;
TH0 = 0; //清零TH0準備計數
TL0 = 0; //清零TL0準備計數
IT0 = 1; //設置T0低電平計數
ET0 = 1; //打開T0使能中斷
TF1 = 1; //進入T1中斷
TR0 = 1; //啟動T0開始計數
while(!flag1s)//flag1s標記位
ET0 = 0; //關閉T0使能中斷
TR0 = 0; //關閉T0
while(1)
{
th1 = TH0; //讀取TH0值
tl = TL0; //讀取TL0值
th2 = TH0; //再次讀取TH0值
if(th1 == th2) //對比讀取的2次TH0值，確保沒TL0沒進位后退出
{
break;
}
}
//關中斷防止計算出錯
EA = 0;
num = th1*256 + tl; //計算脈沖數
temp = num;
if(temp<1000)
{
temp2 = temp;
LedBuff[2] = LedChar[temp2%10];
LedBuff[1] = LedChar[temp2/10%10];
LedBuff[0] = LedChar[temp2/100%10];
}
else
{
temp = temp/10;
if(temp < 1000)
{
temp2 = temp;
LedBuff[2] = LedChar[temp2%10];
LedBuff[1] = LedChar[temp2/10%10];
LedBuff[0] = LedChar[temp2/100%10];
LedBuff[0] &= 0x7f;
}
else
{
temp2 = temp/10;
LedBuff[2] = LedChar[temp2%10];
LedBuff[1] = LedChar[temp2/10%10];
LedBuff[0] = LedChar[temp2/100%10];
LedBuff[1] &= 0x7f;
}
}
EA = 1;
}
/* 配置并啟動T1，ms-T0定時時間 */
void ConfigTimer1(unsigned int ms)
{
unsigned long tmp; //臨時變量
tmp = 24000000 / 12; //12T定時器
tmp = (tmp * ms) / 1000; //計算所需的計數值
tmp = 65536 - tmp; //計算定時器重載值
tmp = tmp; //補償中斷響應延時造成的誤差
T1RH = (unsigned char)(tmp>>8); //定時器重載值拆分為高低字節
T1RL = (unsigned char)tmp;
TMOD &= 0x0f; //清零T1的控制位
TMOD |= 0x10; //配置T1為模式1
TH1 = T1RH; //加載T0重載值
TL1 = T1RL;
ET1 = 1; //使能T0中斷
TR1 = 1; //啟動T0
}
/*數碼管掃描*/
void LedScan()
{
static unsigned char i = 0;
P1 = 0xff;
switch(i)
{
case 0: DIG1 = 0; DIG2 = 1; DIG3 = 1; i++; P1 = LedBuff[0]; break;
case 1: DIG1 = 1; DIG2 = 0; DIG3 = 1; i++; P1 = LedBuff[1]; break;
case 2: DIG1 = 1; DIG2 = 1; DIG3 = 0; i=0; P1 = LedBuff[2]; break;
default: break;
}
}
/*定時器1中斷*/
void InterruptTimer1() interrupt 3
{
static unsigned int tc = 0;
TH1 = T1RH;
TL1 = T1RL;
LedScan();
if(Dlflag)
{
tc++;
if(tc >= 500)
{
tc = 0;
Dlflag = 0;
flag1s = 1;
}
}
}

復制代碼

ID:1133081 · 發表于 2024-12-11 11:09

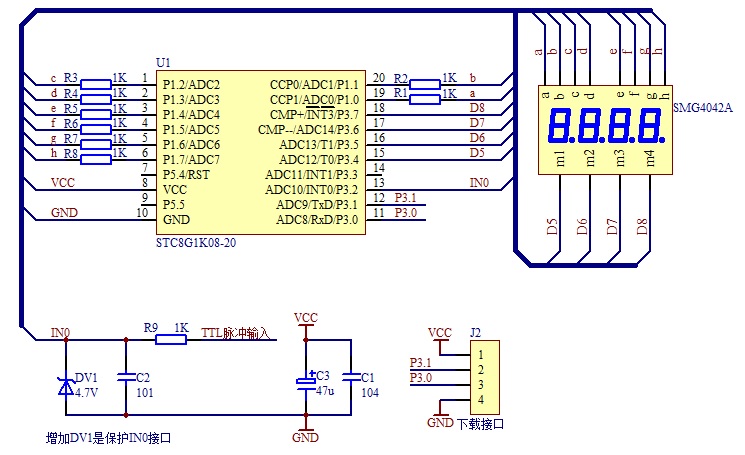

給你一個成熟的頻率表電路和程序參考，結構簡單，也可以用于STC8H1K08-20單片機

數顯頻率表程序.rar (22.12 KB, 下載次數: 0)


ID:161164 · 發表于 2024-12-12 15:49

47行或了個寂
但沒關系，P35~P37也配置為推挽模式

什么叫"無法正常顯示在數碼管上"?

ID:1130621 · 發表于 2024-12-12 22:40

lkc8210 發表于 2024-12-12 15:49
47行或了個

就是，顯示出來的是正常的頻率，是亂跳的數字，

ID:161164 · 發表于 2024-12-13 09:46

眼小自然萌發表于 2024-12-12 22:40
就是，顯示出來的是正常的頻率，是亂跳的數字，

看代碼
定時器1定時1ms
定時器0計數模式
定時器1累計5秒后計算定時器0的計數
你打開了定時器0的中斷但又沒有中斷函數
有沒有可能五秒內定時器0溢出了
結果程序跑飛了？
