兩輪車大燈控制總成、鋰電池保護器遇到的問題

ID:668004 · 發表于 2024-12-28 10:34

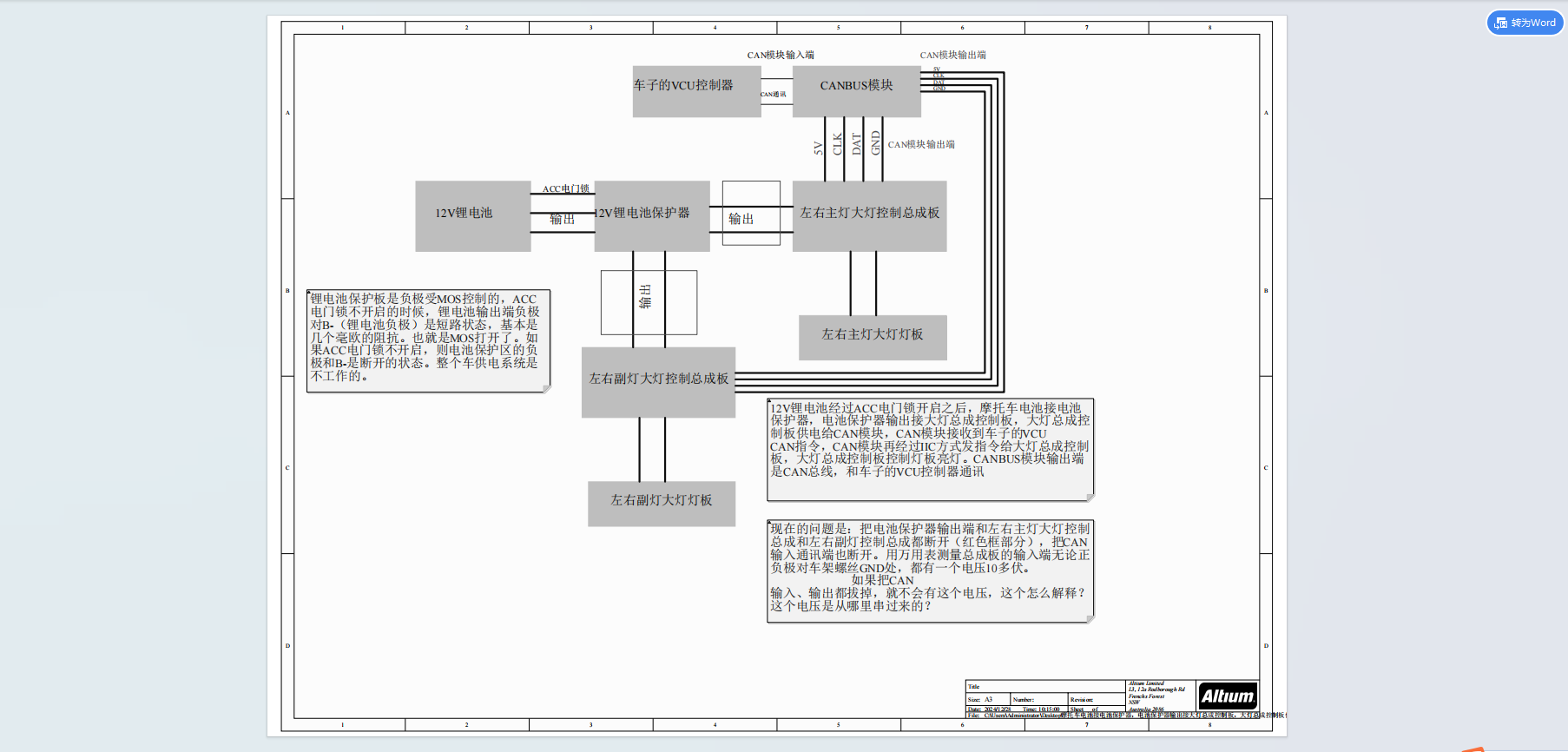

連接關系：摩托車電池接電池保護器，電池保護器輸出接大燈總成控制板，大燈總成控制板供電給CAN模塊，CAN模塊接收到車子的VCU指令，CAN模塊再發指令給大燈總成控制板，大燈總成控制板控制燈板亮燈

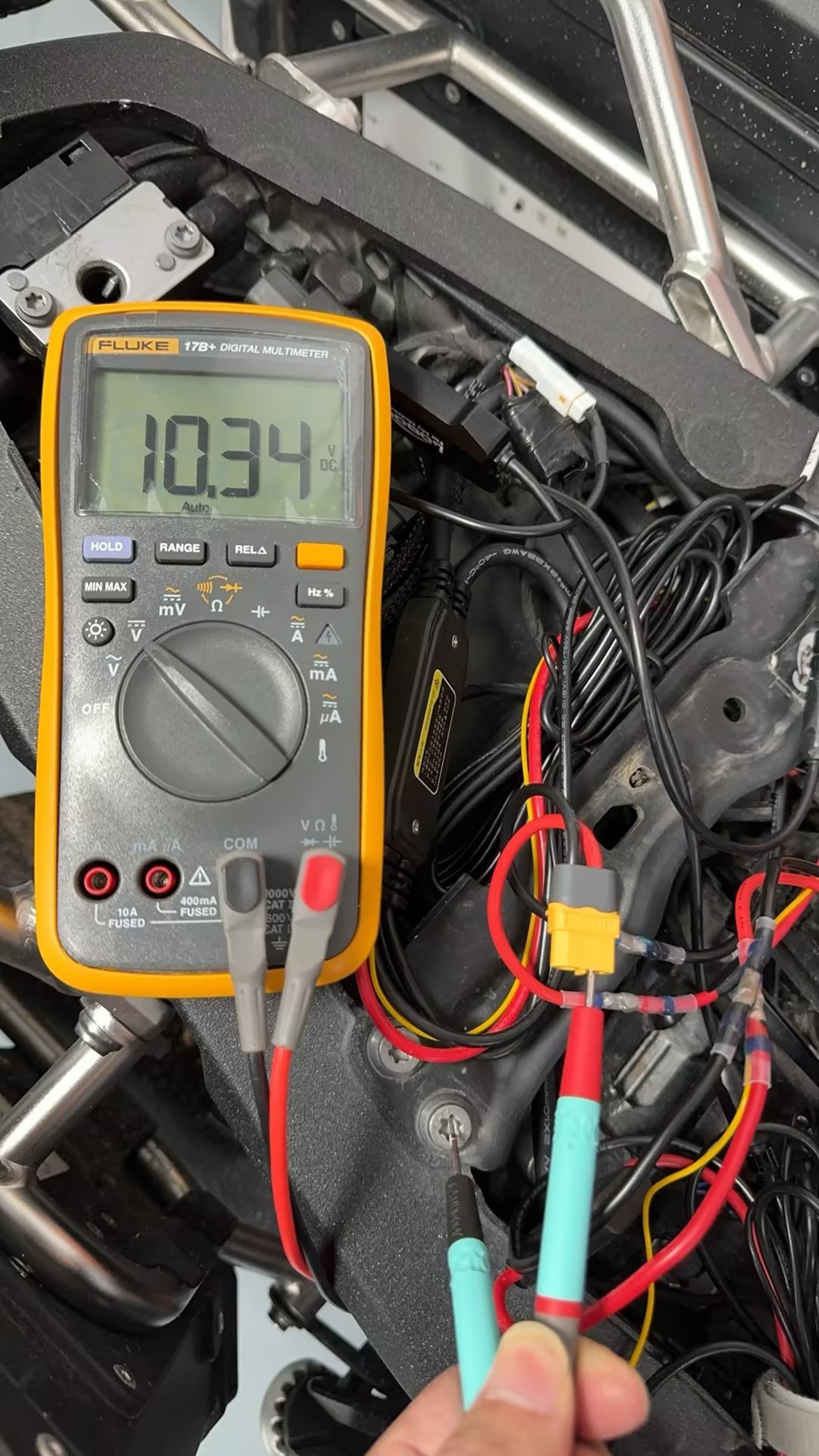

現在的問題是：把電池保護器輸出端和左右主燈大燈控制總成和左右副燈控制總成都斷開（紅色框部分），把CAN輸入通訊端也斷開。用萬用表測量總成板的輸入端無論正負極對車架螺絲GND處，都有一個電壓10多伏。如果把CAN 輸出都拔掉，就不會有這個電；如果把CAN 輸入拔了，兩組輸出不拔掉，還是有這個電壓；而且是必須同時把CAN的兩組輸出都插上才有這個電壓，輸出插一組，也不會這個電壓，這個怎么解釋？這個電壓是從哪里串過來的？

ID:466250 · 發表于 2025-2-11 18:32

CAN電路設計或者can芯片有倒灌的問題。

ID:879348 · 發表于 2025-2-11 08:10

按你的描述是CAN通訊沒有隔離，隔離CAN要額外的隔離電源

ID:668004 · 發表于 2025-2-10 16:32

總成板輸入端來源于電池保護板輸出端，總成板輸入端對車架都有一個接近于電池電壓的電壓，把CAN總線拔掉就不會有這個電壓，這個怎么解釋

ID:668004 · 發表于 2025-1-3 18:23

這個問題有人知道的嗎
