TL431輸出電壓偏低

ID:773929 · 發表于 2024-12-31 09:12

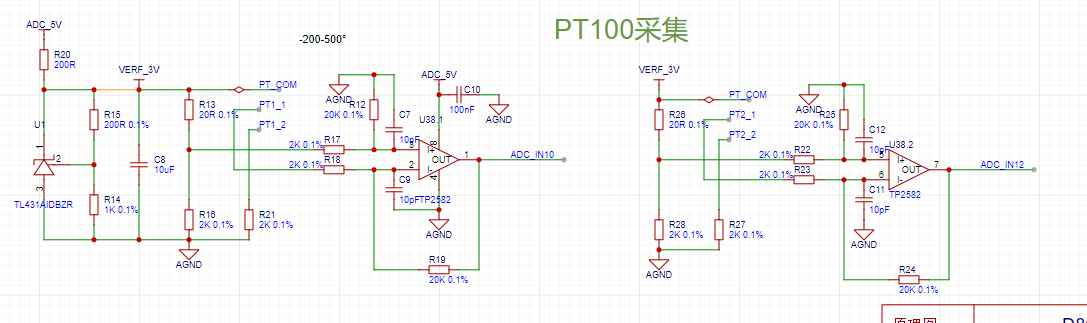

圖片中 VERF_3V 本應是3.0V，但實際測量只有2.74V，起初認為后面負載將電壓拉低，但將電阻R20改為75R后，電壓上升到2.83V，此時后邊未接熱電阻，電壓為何始終到不了3V

ID:277550 · 發表于 2024-12-31 10:50

TL431本身是2.5左右的

ID:1110945 · 發表于 2024-12-31 10:59

先拆除R13和R26，然后R15改2k，R14改10k，再測VERF_3V是不是3.0V。

ID:1133081 · 發表于 2024-12-31 11:34

取樣的分壓電阻太小，建議大10倍。TL431穩壓只能提供很小的負載能力。

ID:857072 · 發表于 2024-12-31 11:44

我覺得后面所有的采樣分壓電阻和下拉電阻都會影響電壓，3V根本不受TL431的控制。

ID:1142108 · 發表于 2024-12-31 14:27

a185980800 發表于 2024-12-31 11:44
我覺得后面所有的采樣分壓電阻和下拉電阻都會影響電壓，3V根本不受TL431的控制。

我也覺得是這樣

ID:1034262 · 發表于 2024-12-31 15:16

R20用510R，R15用2K，R14用10K，431的1、2腳接10nF電容。

ID:511637 · 發表于 2025-1-1 20:12

看參數，R20 的電流 10mA , 可以給 3V 電路提供8mA 的電流。就途中的參數應該夠的。還有一種情況就是TL431的腳位錯了。特別是SOT-23封裝，TI的一種與我們國產不同。

ID:466250 · 發表于 2025-1-1 22:07

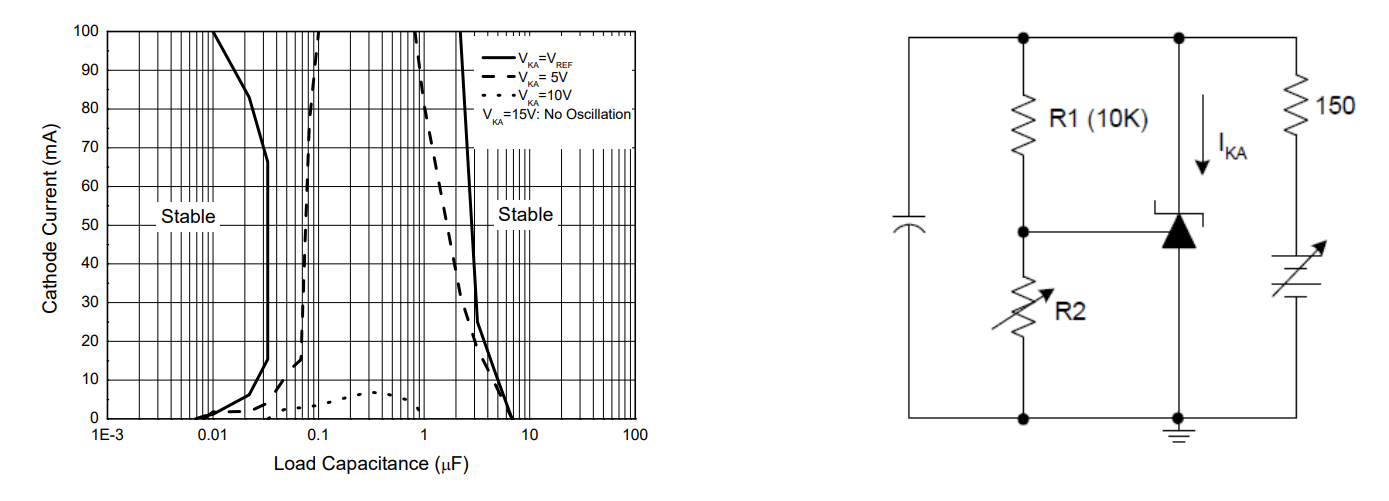

參考此圖，不同廠家曲線也會不同，按此圖10uf的瓷片電容在偏壓下剛好落在不穩定的區域，應該降低C8容量或者直接增大至47uf以上。
先先嘗試去掉是否正常，如果正常說明C8導致的不穩定。

ID:1116943 · 發表于 2025-1-2 01:23

我覺得后面所有的采樣分壓電阻和下拉電阻都會影響電壓

ID:641358 · 發表于 2025-1-5 21:27

你把TL431直接當穩壓二極管用了。應該把調整元件（R20）改用一個三極管，用TL431來驅動該三極管穩壓。

ID:641358 · 發表于 2025-1-5 21:34

R20過大，取樣電阻R15,R14，負載電阻R13，R16，都過小了。

ID:420836 · 發表于 2025-1-6 05:16

為了保持分流調節器的電壓調節，TL431 陰極電流必須保持在最小值以上，大約在 0.4 安培至 0.7 安培之間。如果陰極電流低于最小值，電壓調節器就會失去調節能力。當負載高于最大負載要求時，就會發生這種情況。

ID:446156 · 發表于 2025-1-6 09:10

tzqi 發表于 2025-1-5 21:34
R20過大，取樣電阻R15,R14，負載電阻R13，R16，都過小了。

不錯，終于有靠譜的回答了

ID:1089167 · 發表于 2025-1-7 16:06

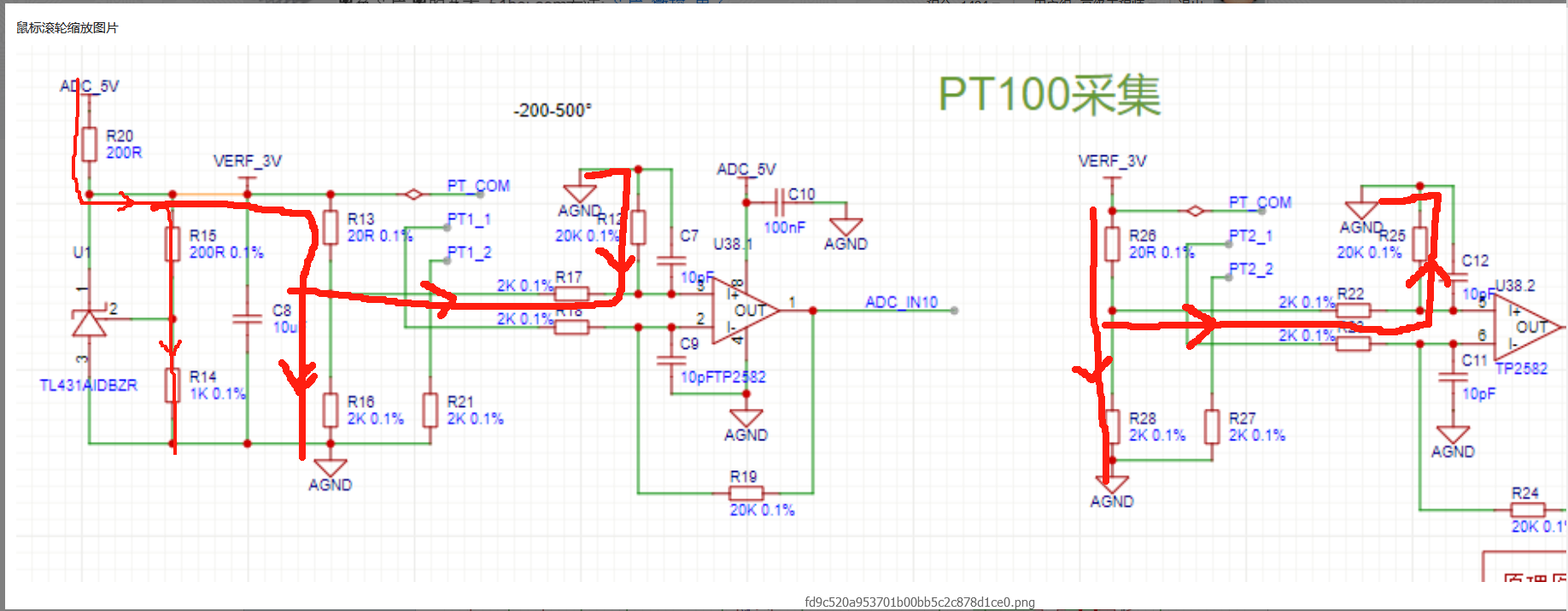

低內阻鉗位法分析，從5V下來經過R20電阻到R15/R14，按照正常邏輯Vref=3V,由于VREF后極接了很多的支路，這些支路電阻串并聯后與（R15串R14）并聯，且分壓后的內阻略低于R15串R14的總阻值，所以會鉗位Vref的電壓值，如果想讓Vref電壓輸出正常，需要保證后極分壓電阻的阻值大于R15/R14的阻值10倍關系

ID:773929 · 發表于 2025-1-13 15:31

藍藍小星星發表于 2025-1-1 22:07
參考此圖，不同廠家曲線也會不同，按此圖10uf的瓷片電容在偏壓下剛好落在不穩定的區域，應該降低C8容量或 ...

真誠的感謝您，將10uf電容去掉后3V正常了

ID:773929 · 發表于 2025-1-13 15:40

感謝各位前輩的一一解答，作為初學硬件的我受益匪淺，經過各位前輩的指導進行測試，將R20減小到50R，分壓電阻增大10十倍，此時電壓已經到2.9V，將電容C8拆掉，電壓到3.0V，總結：10uf電容是最大的問題所在。

ID:773929 · 發表于 2025-1-14 08:37

邵123456 發表于 2025-1-7 16:06
低內阻鉗位法分析，從5V下來經過R20電阻到R15/R14，按照正常邏輯Vref=3V,由于VREF后極接了很多的支路，這些 ...

謝謝您的指導，受教了
