這種復合管有兩個NMOS 每組有兩個D極卻只有一個柵極G和一個源極S 哪個知道的科...

ID:668004 · 發表于 2025-1-9 18:27

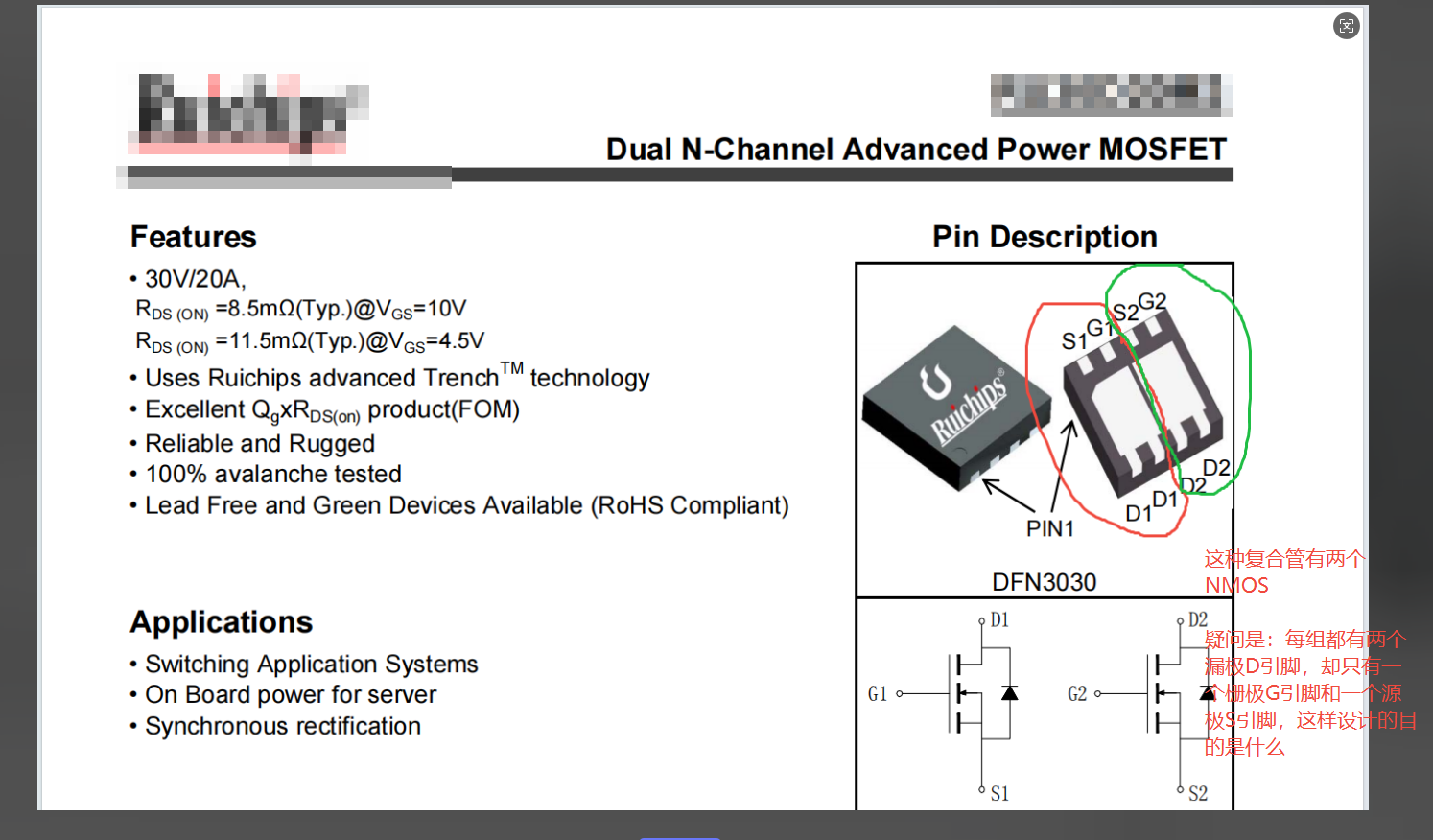

這種復合管有兩個NMOS 每組有兩個D極卻只有一個柵極G和一個源極S 哪個知道的科普一下

ID:46521 · 發表于 2025-1-9 20:52

有沒有可能芯片就焊在D極上，需要更大的面積更快傳出熱量

ID:1133081 · 發表于 2025-1-9 21:27

兩個管子分別只有1個D極，只是各自占用兩個腳位并與底部散熱片相連，便于管芯導熱。

ID:404160 · 發表于 2025-1-9 22:16

這意味著每個MOSFET有兩個漏極，這在一些特殊的應用中可能會用到，比如在半橋或全橋電路中。

ID:491875 · 發表于 2025-1-9 23:20

2個D極是并列的，也就是內部連接在一起。可能是方便PCB布局和增加電流承載能力吧（S極通常接地，相對面積比較大）

ID:879348 · 發表于 2025-1-10 07:55

最常見的充放保護需要用到，一個負責充電斷開，一個負責放電斷開

ID:69038 · 發表于 2025-1-10 08:08

兩個NMOS反串，常見于鋰電池保護板上。。。

ID:1034262 · 發表于 2025-1-10 10:19

你要科普什么問題？

ID:668004 · 發表于 2025-1-11 10:13

老愚童63 發表于 2025-1-9 23:20
2個D極是并列的，也就是內部連接在一起。可能是方便PCB布局和增加電流承載能力吧（S極通常接地，相對面積比 ...

這個解釋合理現在在南山嗎

ID:668004 · 發表于 2025-1-11 10:13

wufa1986 發表于 2025-1-10 07:55
最常見的充放保護需要用到，一個負責充電斷開，一個負責放電斷開

這個也是有可能的只是G只有一個啊

ID:668004 · 發表于 2025-1-11 10:14

zhuls 發表于 2025-1-10 08:08
兩個NMOS反串，常見于鋰電池保護板上。。。

啥意思沒明白

ID:668004 · 發表于 2025-1-11 10:14

coody_sz 發表于 2025-1-10 10:19
你要科普什么問題？

我問的問題是每組MOS都有兩個D但是S和G只有一個

ID:1136941 · 發表于 2025-1-11 17:11

看圖片其實就是2個獨立的NMOS管封裝在一起，D極面積大焊接在PCB上有利于散熱，常用于半橋或全橋中。

ID:466250 · 發表于 2025-1-11 21:02

雙N管子，很常用

ID:491875 · 發表于 2025-1-12 09:01

QWE4562012 發表于 2025-1-11 10:13
這個解釋合理現在在南山嗎

在長沙

ID:420836 · 發表于 2025-1-12 22:48

MOSFET 的漏極與基板的熱耦合更緊密，這是一種更有利于散熱的結構。因此，在外部，它具有多個金屬引線，可與較大的漏極區域接合，以實現更好的散熱。

ID:654797 · 發表于 2025-1-13 07:36

有些引腳是用來充數的，由于該芯片要封裝成他們要的樣子，要保留這些引腳，便于焊接時能焊得穩，所以就保留下來接一些有用的腳上去，讓人分開分用。

ID:654797 · 發表于 2025-1-13 07:40

迎風凌亂發表于 2025-1-9 20:52
有沒有可能芯片就焊在D極上，需要更大的面積更快傳出熱量

更多的可以是為了這種封裝的芯片焊得牢固，特意保留了這些引，都保留了，那就焊到有功能的引腳去，讓它多個引腳對電路設計也是有好處的

ID:291668 · 發表于 2025-1-13 10:05

增大負載能力，承受大電流。其次就是芯片封裝要求，對稱性，美觀，工藝行要求等

ID:668004 · 發表于 2025-1-14 20:35

WL0123 發表于 2025-1-9 21:27
兩個管子分別只有1個D極，只是各自占用兩個腳位并與底部散熱片相連，便于管芯導熱。

每組是2個D 一個 S 一個G 你連題目都沒看懂

ID:668004 · 發表于 2025-1-14 20:41

老愚童63 發表于 2025-1-12 09:01
在長沙

你怎么回長沙去了你不是四川的嗎唐工

ID:69038 · 發表于 2025-1-15 10:05

QWE4562012 發表于 2025-1-14 20:35
每組是2個D 一個 S 一個G 你連題目都沒看懂

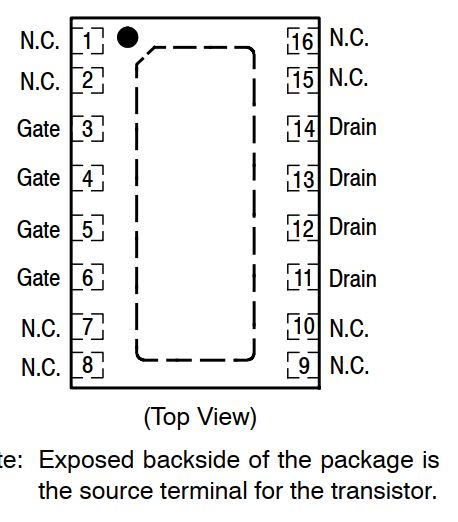

在封裝上做了處理。沒什么奇怪的，比如這個管則是有更多的G和D，卻只有一個S，但多個G是連在一起的，多個D也是連在一起的：

ID:491875 · 發表于 2025-1-15 10:39

QWE4562012 發表于 2025-1-14 20:41
你怎么回長沙去了你不是四川的嗎唐工

我不是唐工，我是湖南的
