altium Designer19使用問題系列

[復制鏈接]
ID:668004 發表于 2025-1-10 17:28 | 顯示全部樓層 |閱讀模式

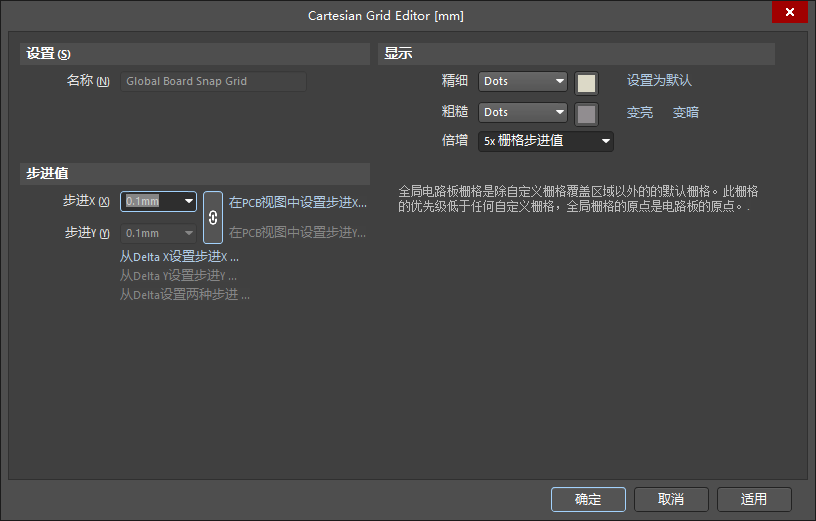

1.柵格怎么顯示不出來呢？柵格設置了

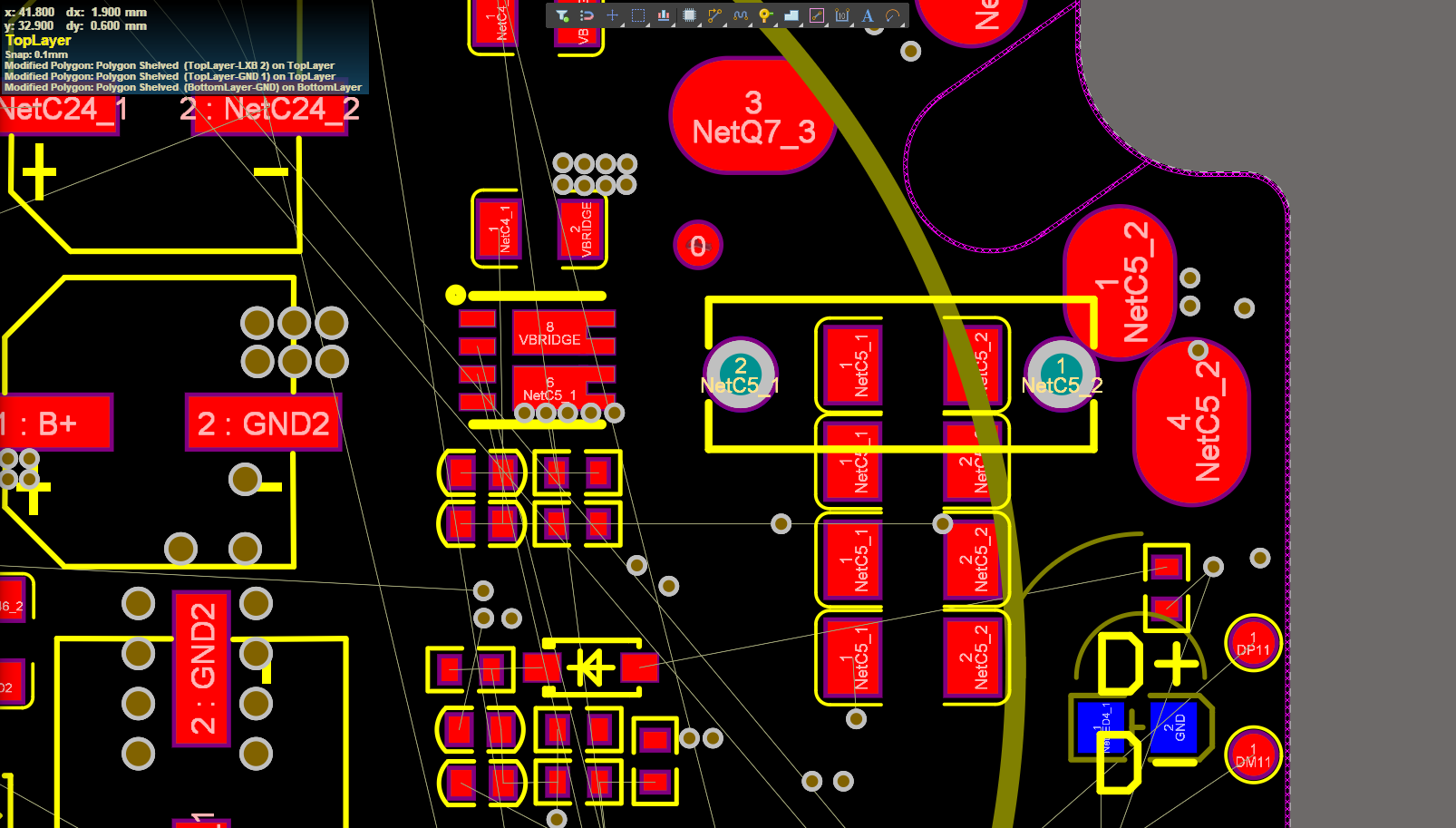

2.畫這種圓弧到底怎么操作 ？搞個操作的視頻，感覺有的時候會經常用到圓弧的功能

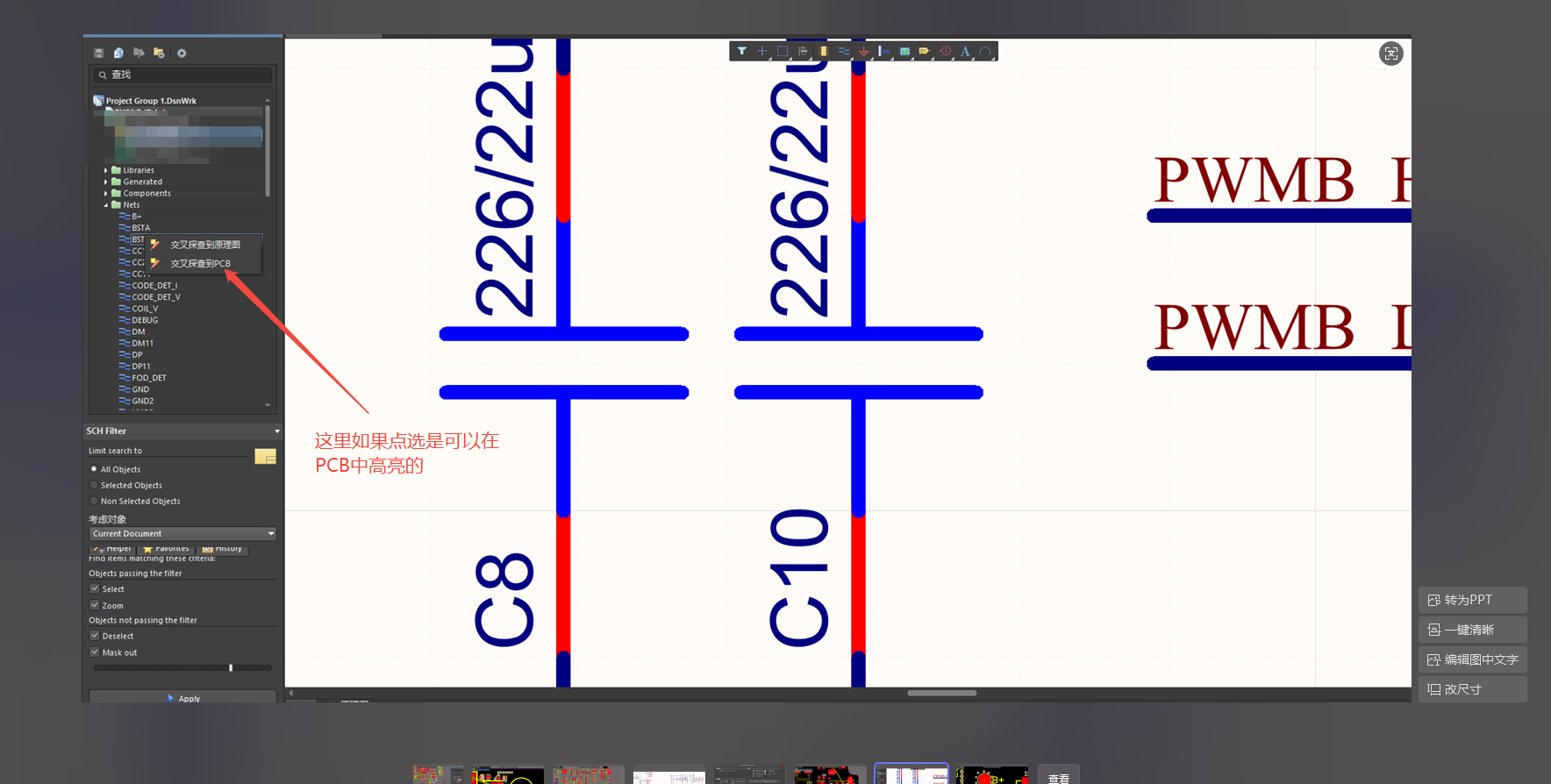

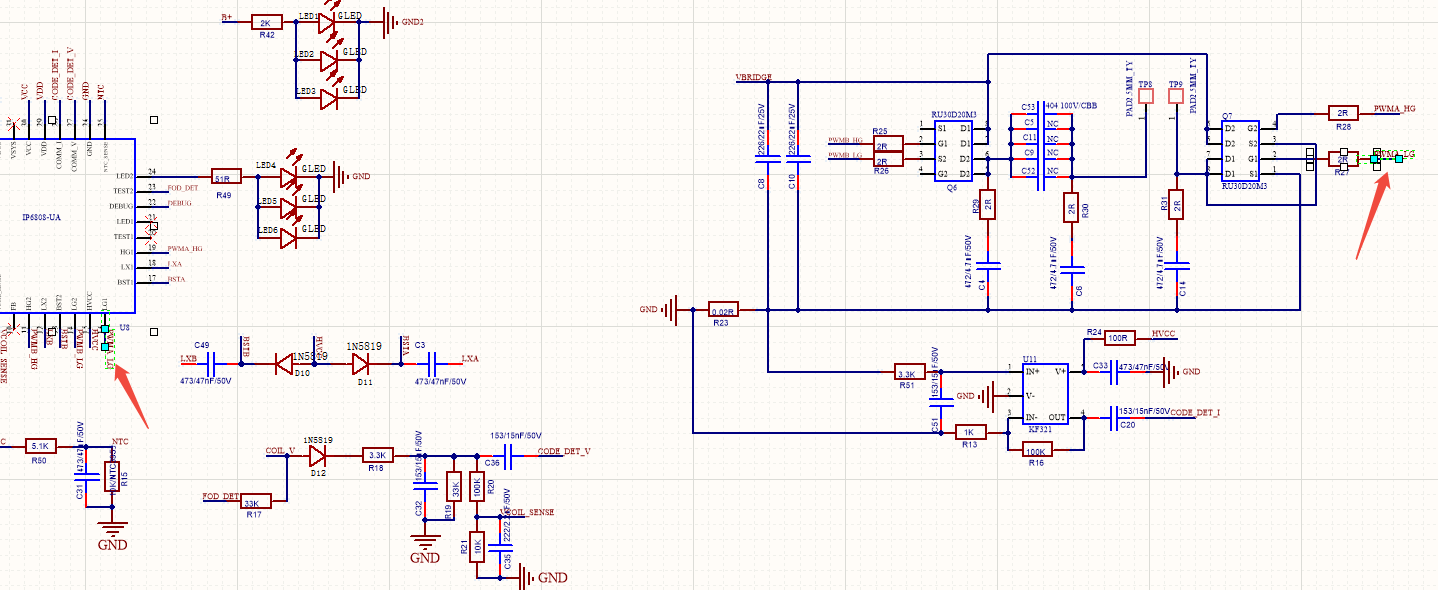

3.原理圖按Alt網絡高亮后，PCB為什么不同步高亮？已經開了交叉探針功能。左邊網絡這里點選卻是可以在PCB高亮網絡的。如果在原理圖中點選網絡，PCB中也是可以高亮的。
原理圖按Alt網絡高亮后，PCB為什么不同步高亮？？？如果在PCB中按SN選中網絡，在原理圖中是可以高亮對應的網絡的

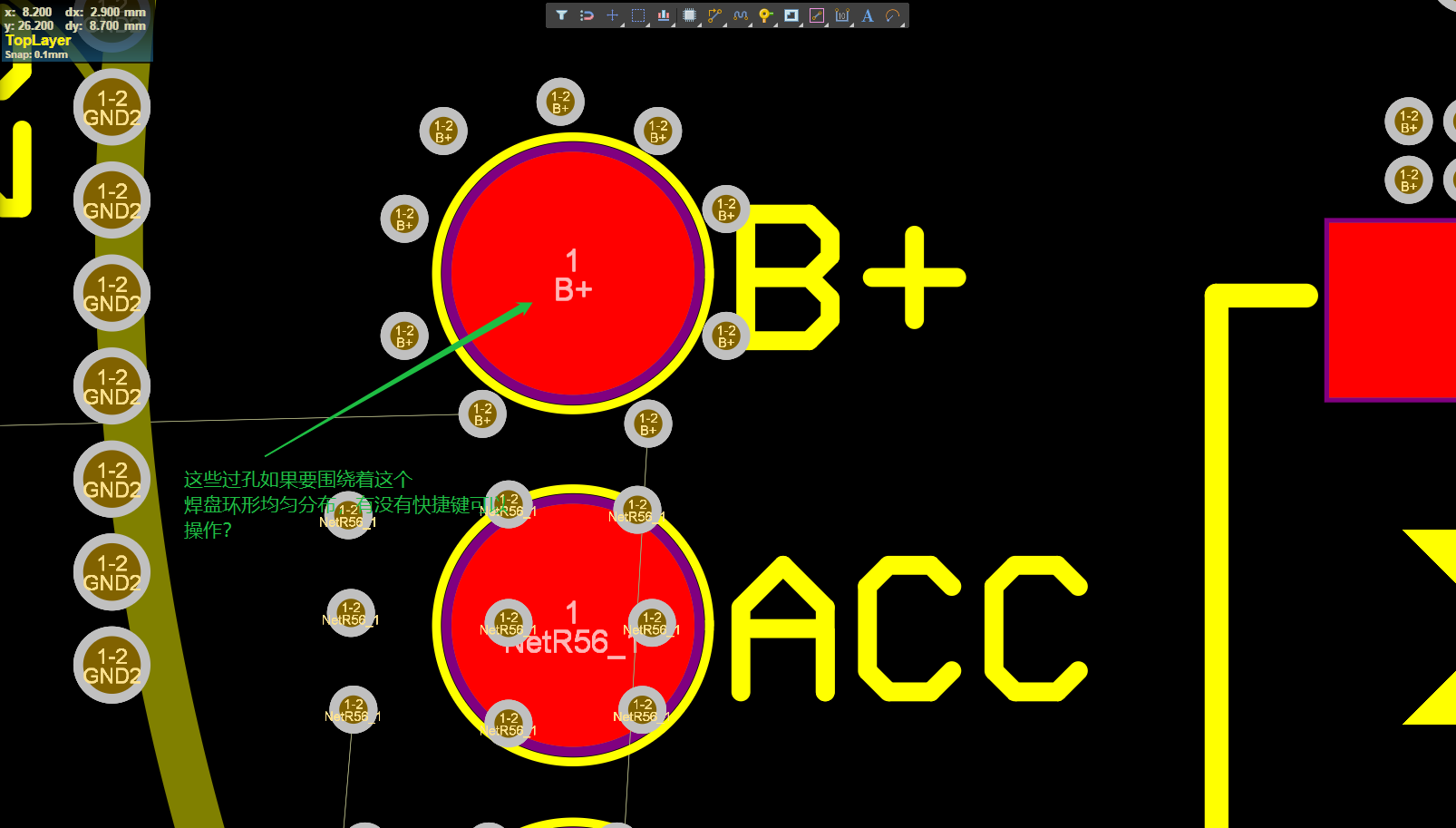

畫這種圓弧到底怎么操作 .png
回復

使用道具 舉報

ID:1109793 發表于 2025-1-11 10:14 | 顯示全部樓層
柵格可能是你設定的太小了，放大后看看
交叉探針不是用ALT，是T+C，點網絡，就可以，按住CTRL點可以直接跳到PCB那邊，在PCB那邊操作一樣。
圓弧我也不太會，就一點一點的弄。
圓形排列，我也不會。
回復

使用道具 舉報

ID:1109793 發表于 2025-1-11 15:01 | 顯示全部樓層
研究了一下，可以用陣列粘貼試試，應該可以達到你的效果
回復

使用道具 舉報

ID:1109793 發表于 2025-1-11 15:12 | 顯示全部樓層
xiaobendan001 發表于 2025-1-11 10:14
柵格可能是你設定的太小了，放大后看看
交叉探針不是用ALT，是T+C，點網絡，就可以，按住CTRL點可以直接跳 ...

圓形排列，先選中一個目標，你說的過孔，鼠標移動到過孔中心，按CTRL+C然后編輯菜單，特殊黏貼

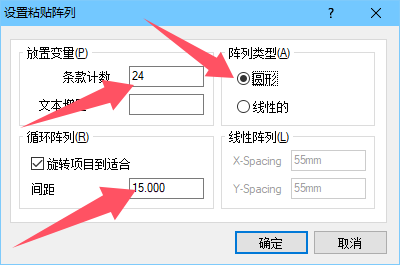

點粘貼陣列，然后 51hei20250111-150803.png

設置圓形，填寫好數量，和角度，點確定

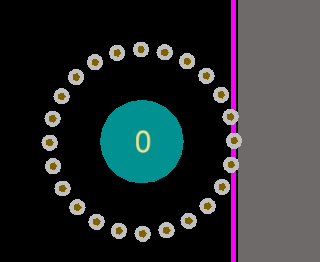

然后鼠標點一下目標焊盤的圓心，然后再點過孔想要放置的位置，可以事先弄個字符層的園定義好直徑方便操作。結果就這樣的
