分散I/O口驅動4位數碼管顯示只能顯示0，是什么原因？

ID:72649 · 發表于 2025-1-15 22:43

/**本程序用于測試分散I/O口驅動4位數碼管顯示**/
#include <STC12C5A60S2.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char
//----I/O口位功能定義-----------------------------------
sbit da=P1^2;
sbit db=P1^1;
sbit dc=P0^1;
sbit dd=P0^2;
sbit de=P0^3;
sbit df=P1^3;
sbit dg=P1^4;
sbit dp=P0^0;
sbit w1=P0^4;
sbit w2=P0^5;
sbit w3=P0^6;
sbit w4=P0^7;
//不含小數點8段LED字形碼0-9+黑屏碼、共陽極驅動0亮1熄
uchar duan_ma[11]= {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
uchar wei_ma[4]= {0x07,0x0b,0x0d,0x0e}; //字位碼
uchar date[4];//顯示數據暫存
//====熄屏延時a*1ms延時函數===============================
void delay_1ms (uchar a) //@12.000MHz
{
uchar i, j;
while(a--)
{
_nop_();
_nop_();
i = 12;
j = 168;
do
{
while (--j);
}
while (--i);
}
}
//====顯示顏色a*10us=====================================
void delay_10us(uchar a) //@12.000MHz
{
uchar i;
while(a--)
{
i = 27;
while (--i);
}
}
//=======================================================
//將LED字形的8個筆段控制I/O引腳映射到變量的8個位上
void segment_out(uchar dat)
{
da=(bit)(dat&0x01);
db=(bit)(dat&0x02);
dc=(bit)(dat&0x04);
dd=(bit)(dat&0x08);
de=(bit)(dat&0x10);
df=(bit)(dat&0x20);
dg=(bit)(dat&0x40);
dp=(bit)(dat&0x80);
}
//=======================================================
//將4個數位控制I/O引腳映射到變量的4個位上
void position_out(uchar dat)
{
w1=(bit)(dat&0x08);
w2=(bit)(dat&0x04);
w3=(bit)(dat&0x02);
w4=(bit)(dat&0x01);
}
//====數據拆分函數=======================================
//提取出數據的千、百、十、個位的數值存入數組中
void digits_obtain(uint dat)
{
date[0]=dat/1000;
date[1]=dat%1000/100;
date[2]=dat%100/10;
date[3]=dat%10;
}
//====顯示輸出函數=======================================
void display_out(uint dat)
{
uchar i;
digits_obtain(dat); //拆分數據
for(i=0; i<4; i++)
{
if(date[0]==0) //如果第一位為0則屏蔽掉
{
date[0]=10;
}
else
{
segment_out(duan_ma[date[i ]]); //發送段顯示碼
position_out(wei_ma[i ]); //發送位顯示碼
if(i==1) //點亮百位與十位中間的小數點、最大顯示數據為99.99
{
dp=0;
}
else
{
dp=1;
}
}
//以下為消隱及顯示亮度調整部分
delay_10us(20); //顯示時間、賦值變化可以改變顯示亮度
segment_out(duan_ma[10]); //送黑屏碼
delay_1ms(5); //熄屏時間
}
}
//====主函數==============================================
main()
{
P0M1=0x00;
P0M0=0xff; //P0口的8個引腳設定為推挽輸出
P1M1=0x00;
P1M0=0x1e; //P1.1、P1.2、P1.3、P1.4設定為推挽輸出
while(1)
{
display_out(1234);
}
}

復制代碼

ID:828160 · 發表于 2025-1-16 01:10

有兩點可以優化
1：改用共陰數碼管，可以省三極管
2：改用位域操作

ID:1109793 · 發表于 2025-1-16 07:36

DATE是個數組，你把它當做下標是幾個意思。你是不是應該這樣duan_ma[date[i]];
還有wei_ma也有問題。是不是也應該寫成wei_ma[i];，

ID:92781 · 發表于 2025-1-16 09:05

96行， segment_out(duan_ma[date]); 其中date是數組類型，改為segment_out(duan_ma[i ])

ID:342197 · 發表于 2025-1-16 09:32

segment_out(duan_ma[date]); //發送段顯示碼
[date] 默認是地址 0 ，所以只顯示0
修改：date[i]

ID:68189 · 發表于 2025-1-16 09:45

新愛的壇友,你確定你的代碼沒有問題嗎!你確定你已經編譯通過了嗎!
LINE 96 segment_out(duan_ma[date]); //發送段顯示碼
LINE 97 position_out(wei_ma); //發送位顯示碼
這兩行代碼重點檢查一下......

ID:291668 · 發表于 2025-1-16 09:46

1、先排除掉硬件問題，接線問題。2、直接用高低電平試試每一段是不是都能點亮。然后用程序控制。邏輯上不要有沖突。

ID:1109793 · 發表于 2025-1-16 10:39

單片機研究協會發表于 2025-1-16 01:10
有兩點可以優化
1：改用共陰數碼管，可以省三極管
2：改用位域操作

位域怎么寫，請大俠指點一二

ID:23606 · 發表于 2025-1-16 11:23

da=(bit)(duan_ma[dat]&0x01);
.......

ID:1109793 · 發表于 2025-1-16 12:46

jjy1039 發表于 2025-1-16 08:59
54行大概是不對的
void segment_out(uchar dat)
{

有沒有試過？軟件模擬也能看到的

ID:1133081 · 發表于 2025-1-16 16:32

數碼管顯示異常是樓主的數碼管位驅動碼錯誤所致。修改如下：

/**本程序用于測試分散I/O口驅動4位數碼管顯示**/
#include <STC12C5A60S2.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char
//----I/O口位功能定義-----------------------------------
sbit da=P1^2;
sbit db=P1^1;
sbit dc=P0^1;
sbit dd=P0^2;
sbit de=P0^3;
sbit df=P1^3;
sbit dg=P1^4;
sbit dp=P0^0;
sbit w1=P0^4;
sbit w2=P0^5;
sbit w3=P0^6;
sbit w4=P0^7;
//不含小數點8段LED字形碼0-9+黑屏碼、共陽極驅動0亮1熄
uchar duan_ma[11]= {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
uchar wei_ma[4]= {0x07,0x0b,0x0d,0x0e}; //字位碼
uchar date[4];//顯示數據暫存
//====熄屏延時a*1ms延時函數===============================
void delay_1ms (uchar a) //@12.000MHz
{
uchar i, j;
while(a--)
{
_nop_();
_nop_();
i = 12;
j = 168;
do
{
while (--j);
}
while (--i);
}
}
/*
//====顯示顏色a*10us=====================================
void delay_10us(uchar a) //@12.000MHz
{
uchar i;
while(a--)
{
i = 27;
while (--i);
}
}*/
//=======================================================
//將LED字形的8個筆段控制I/O引腳映射到變量的8個位上
void segment_out(uchar dat)
{
da=(bit)(dat&0x01);
db=(bit)(dat&0x02);
dc=(bit)(dat&0x04);
dd=(bit)(dat&0x08);
de=(bit)(dat&0x10);
df=(bit)(dat&0x20);
dg=(bit)(dat&0x40);
dp=(bit)(dat&0x80);
}
//=======================================================
/*
//將4個數位控制I/O引腳映射到變量的4個位上
void position_out(uchar dat)
{
w1=(bit)(dat&0x08);
w2=(bit)(dat&0x04);
w3=(bit)(dat&0x02);
w4=(bit)(dat&0x01);
}*/
//====數據拆分函數=======================================
//提取出數據的千、百、十、個位的數值存入數組中
void digits_obtain(uint dat)
{
date[0]=dat/1000;
date[1]=dat%1000/100;
date[2]=dat%100/10;
date[3]=dat%10;
}
//====顯示輸出函數=======================================
void display_out(uint dat)
{
uchar i;
digits_obtain(dat); //拆分數據
for(i=0; i<4; i++)
{
if(date[0]==0) //如果第一位為0則屏蔽掉
{
date[0]=10;
}
else
{
segment_out(0xff);//段碼清除（消隱）
P0&=0x0f;//位碼清除
P0|=~(0x10<<i);//送位碼
segment_out(duan_ma[date[i]]); //發送段顯示碼
// position_out(wei_ma[i]); //發送位顯示碼
if(i==1) //點亮百位與十位中間的小數點、最大顯示數據為99.99
{
dp=0;
}
else
{
dp=1;
}
delay_1ms(5);
}
//以下為消隱及顯示亮度調整部分
// delay_10us(20); //顯示時間、賦值變化可以改變顯示亮度
// segment_out(duan_ma[10]); //送黑屏碼
// delay_1ms(5); //熄屏時間
}
}
//====主函數==============================================
main()
{
P0M1=0x00;
P0M0=0xff; //P0口的8個引腳設定為推挽輸出
P1M1=0x00;
P1M0=0x1e; //P1.1、P1.2、P1.3、P1.4設定為推挽輸出
while(1)
{
display_out(1234);
}
}

復制代碼

ID:92781 · 發表于 2025-1-17 08:32

xiaobendan001 發表于 2025-1-16 12:46
有沒有試過？軟件模擬也能看到的

這個我試了，你是對的，沒有錯

ID:72649 · 發表于 2025-1-21 22:13

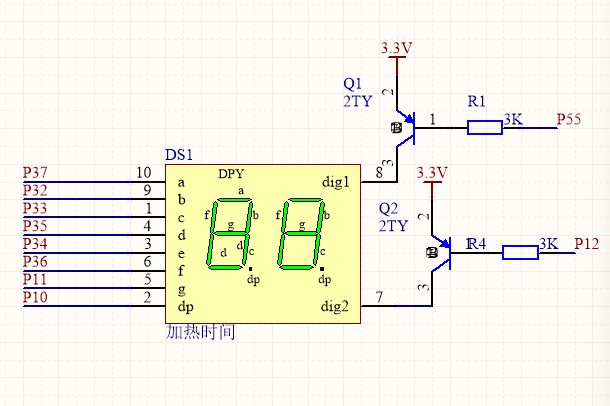

WL0123 發表于 2025-1-16 16:32
數碼管顯示異常是樓主的數碼管位驅動碼錯誤所致。修改如下：

如果這樣怎么修改

ID:1133081 · 發表于 2025-1-22 11:30

hjx5548 發表于 2025-1-21 22:13
如果這樣怎么修改

如果MCU采用的還是STC12C5A60S2那就沒有P55，只有P50~53。示例程序：

#include <STC12C5A60S2.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char
//----I/O口段定義-----------------------------------
sbit da=P3^7;
sbit db=P3^2;
sbit dc=P3^3;
sbit dd=P3^5;
sbit de=P3^4;
sbit df=P3^6;
sbit dg=P1^1;
sbit dp=P1^0;
//不含小數點8段LED字形碼0-9+黑屏碼、共陽極驅動0亮1熄
uchar duan_ma[11]= {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
uchar date[4];//顯示數據暫存
bit flag;
void Timer0_Init(void) //5毫秒@12.000MHz
{
TMOD= 0x01; //設置定時器模式
TL0 = 0x78; //設置定時初始值
TH0 = 0xEC; //設置定時初始值
TF0 = 0; //清除TF0標志
TR0 = 1; //定時器0開始計時
EA = 1; //開總中斷
ET0 = 1; //開T0中斷
}
//=======================================================
//將LED字形的8個筆段控制I/O引腳映射到變量的8個位上
void segment_out(uchar dat)
{
da=(bit)(dat&0x01);
db=(bit)(dat&0x02);
dc=(bit)(dat&0x04);
dd=(bit)(dat&0x08);
de=(bit)(dat&0x10);
df=(bit)(dat&0x20);
dg=(bit)(dat&0x40);
dp=(bit)(dat&0x80);
}
//====數據拆分函數=======================================
//提取出數據的千、百、十、個位的數值存入數組中
void digits_obtain(uint dat)
{
date[0]=dat/10;
date[1]=dat%10;
}
//====顯示輸出函數=======================================
void display_out(uint dat)
{
static uchar i;
digits_obtain(dat);//拆分數據
segment_out(0xff);//段碼清除（消隱）
if(i==0){P50=0;P12=1;}//十位
else {P50=1;P12=0;}//個位
segment_out(duan_ma[date[i]]);//發送段顯示碼
i=++i%2;
}
//====主函數==============================================
void main()
{
Timer0_Init();
while(1)
{
if(flag)//5ms
{
flag=0;
display_out(34);
}
}
}
void Timer0Interrupt(void) interrupt 1
{
TL0 = 0x78; //設置定時初始值
TH0 = 0xEC; //設置定時初始值
flag=1;
}

復制代碼

ID:72649 · 發表于 2025-1-23 06:41

WL0123 發表于 2025-1-22 11:30
如果MCU采用的還是STC12C5A60S2那就沒有P55，只有P50~53。示例程序：

芯片是STC8G1K08

ID:72649 · 發表于 2025-1-23 07:04

WL0123 發表于 2025-1-22 11:30
如果MCU采用的還是STC12C5A60S2那就沒有P55，只有P50~53。示例程序：

修改一下，十位顯示9，個位無顯示。
/*hjx5548 發表于 2025-1-21 22:13
如果這樣怎么修改

如果MCU采用的還是STC12C5A60S2那就沒有P55，只有P50~53。示例程序：*/

//#include <STC12C5A60S2.h>
#include "STC8G.h"
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char

//----I/O口段定義-----------------------------------
sbit da=P3^7;
sbit db=P3^2;
sbit dc=P3^3;
sbit dd=P3^5;
sbit de=P3^4;
sbit df=P3^6;
sbit dg=P1^1;
sbit dp=P1^0;

//不含小數點8段LED字形碼0-9+黑屏碼、共陽極驅動0亮1熄
uchar duan_ma[11]= {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
uchar date[4];//顯示數據暫存
bit flag;

void Timer0_Init(void) //5毫秒@11.0592MHz
{
AUXR |= 0x80; //定時器時鐘1T模式
TMOD &= 0xF0; //設置定時器模式
TL0 = 0x00; //設置定時初始值
TH0 = 0x28; //設置定時初始值
TF0 = 0; //清除TF0標志
TR0 = 1; //定時器0開始計時
ET0=1;
EA=1;
}

//=======================================================
//將LED字形的8個筆段控制I/O引腳映射到變量的8個位上
void segment_out(uchar dat)
{
da=(bit)(dat&0x01);
db=(bit)(dat&0x02);
dc=(bit)(dat&0x04);
dd=(bit)(dat&0x08);
de=(bit)(dat&0x10);
df=(bit)(dat&0x20);
dg=(bit)(dat&0x40);
dp=(bit)(dat&0x80);
}
//====數據拆分函數=======================================
//提取出數據的千、百、十、個位的數值存入數組中
void digits_obtain(uint dat)
{
date[0]=dat/10;
date[1]=dat%10;
}
//====顯示輸出函數=======================================
void display_out(uint dat)
{
      static uchar i;
      digits_obtain(dat);//拆分數據
      segment_out(0xff);//段碼清除（消隱）

      if(i==0)
      {P55=0;P12=1;}//十位

      else
      {P55=1;P12=0;}//個位
      segment_out(duan_ma[date]);//發送段顯示碼
      i=++i%2;
}

//====主函數==============================================
void main()
{

P1M0 = 0x00; P1M1 = 0x00;
P3M0 = 0x00; P3M1 = 0x00;
P5M0 = 0x00; P5M1 = 0x00;

      Timer0_Init();
      while(1)
      {
            if(flag)//5ms
            {
                     flag=0;
                     display_out(34);
            }
      }
}

void Timer0Interrupt(void) interrupt 1
{
      TL0 = 0x00; //設置定時初始值
      TH0 = 0x28; //設置定時初始值
      flag=1;
}

ID:1109793 · 發表于 2025-1-23 08:44

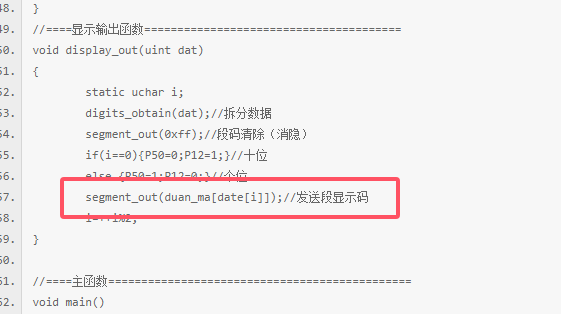

ID:1133081 · 發表于 2025-1-23 14:55

hjx5548 發表于 2025-1-23 07:04
修改一下，十位顯示9，個位無顯示。
/*hjx5548 發表于 2025-1-21 22:13
如果這樣怎么修改

如果MCU采用的還是STC12C5A60S2不需要設置端口模式，默認是準雙向。沒有P55，就在P50~53選一個空閑腳或其它空閑腳。你那十位顯示9其實是3和4的疊加。換芯片STC8G1K08，需要設置端口模式，因為默認是高阻。定時器用自動重裝模式為好。上述兩款單片機可以直接驅動數碼管，不需要加晶體管放大。數碼管段驅動要加8個限流電阻。

ID:72649 · 發表于 2025-1-23 22:35

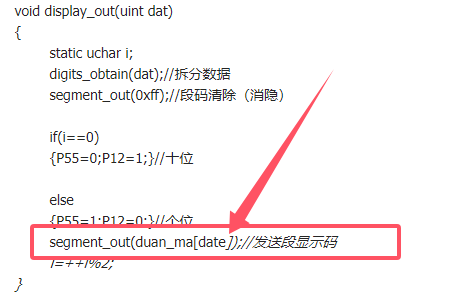

xiaobendan001 發表于 2025-1-23 08:44

//====顯示輸出函數=======================================
void display_out(uint dat)
{
      static uchar i;
      digits_obtain(dat);//拆分數據
      segment_out(0xff);//段碼清除（消隱）

      if(i==0)
      {P55=0;P12=1;}//十位

      else
      {P55=1;P12=0;}//個位
      segment_out(duan_ma[date]);//發送段顯示碼
      i=++i%2;
}
還是一樣

ID:72649 · 發表于 2025-1-24 04:35

WL0123 發表于 2025-1-23 14:55
如果MCU采用的還是STC12C5A60S2不需要設置端口模式，默認是準雙向。沒有P55，就在P50~53選一個空閑腳或其 ...

端口模式已經設置void main()
{

P1M0 = 0x00; P1M1 = 0x00;
P3M0 = 0x00; P3M1 = 0x00;
P5M0 = 0x00; P5M1 = 0x00;

ID:72649 · 發表于 2025-1-24 05:11

WL0123 發表于 2025-1-23 14:55
如果MCU采用的還是STC12C5A60S2不需要設置端口模式，默認是準雙向。沒有P55，就在P50~53選一個空閑腳或其 ...

#include "STC8G.h"
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char

//----I/O口段定義-----------------------------------
sbit da=P3^7;
sbit db=P3^2;
sbit dc=P3^3;
sbit dd=P3^5;
sbit de=P3^4;
sbit df=P3^6;
sbit dg=P1^1;
sbit dp=P1^0;

//不含小數點8段LED字形碼0-9+黑屏碼、共陽極驅動0亮1熄
uchar duan_ma[11]= {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
uchar date[4];//顯示數據暫存
bit flag;

void Delay1ms(void) //@11.0592MHz
{
unsigned char data i, j;

i = 15;
j = 90;
do
{
while (--j);
} while (--i);
}

void Timer0_Init(void) //1毫秒@12.000MHz
{
AUXR |= 0x80; //定時器時鐘1T模式
TMOD &= 0xF0; //設置定時器模式
TL0 = 0x20; //設置定時初始值
TH0 = 0xD1; //設置定時初始值
TF0 = 0; //清除TF0標志
TR0 = 1; //定時器0開始計時
ET0=1;
EA=1;
}

//=======================================================
//將LED字形的8個筆段控制I/O引腳映射到變量的8個位上
void segment_out(uchar dat)
{
da=(bit)(dat&0x01);
db=(bit)(dat&0x02);
dc=(bit)(dat&0x04);
dd=(bit)(dat&0x08);
de=(bit)(dat&0x10);
df=(bit)(dat&0x20);
dg=(bit)(dat&0x40);
dp=(bit)(dat&0x80);
}
//====數據拆分函數=======================================
//提取出數據的千、百、十、個位的數值存入數組中
void digits_obtain(uint dat)
{
date[0]=dat/10;
date[1]=dat%10;
}
//====顯示輸出函數=======================================
void display_out(uint dat)
{
      static uchar i;
      digits_obtain(dat);//拆分數據
      segment_out(0xff);//段碼清除（消隱）

      if(i==0)
      {P55=0;P12=1;}//十位

      else
      {P55=1;P12=0;}//個位
      segment_out(duan_ma[date]);//發送段顯示碼
//       i=++i%2;
if (++i>=2) i=0;

}

//====主函數==============================================
void main()
{

P1M0 = 0x00; P1M1 = 0x00;
P3M0 = 0x00; P3M1 = 0x00;
P5M0 = 0x00; P5M1 = 0x00;

      Timer0_Init();
Delay1ms();
      while(1)
      {
            if(flag)//5ms
            {
                     flag=0;
//                      display_out(34);
            }
      }
}

void Timer0Interrupt(void) interrupt 1
{
      display_out(34);
      flag=1;

}

還是顯示9

ID:72649 · 發表于 2025-1-24 07:55

segment_out(duan_ma[date[i]]);//上傳怎么沒有了

ID:1109793 · 發表于 2025-1-24 09:38

hjx5548 發表于 2025-1-24 07:55
segment_out(duan_ma[date]);//上傳怎么沒有了

上傳代碼要用代碼功能，就是上邊的那個中括弧

ID:1133081 · 發表于 2025-1-24 15:42

hjx5548 發表于 2025-1-24 05:11
#include "STC8G.h"
#include
#define uint unsigned int

發原理圖全圖

ID:1109793 · 發表于 2025-1-24 20:25

hjx5548 發表于 2025-1-24 05:11
#include "STC8G.h"
#include
#define uint unsigned int

為何要做定時器中斷里面調用display_out(34);？

ID:1133081 · 發表于 2025-1-24 21:18

hjx5548 發表于 2025-1-24 05:11
#include "STC8G.h"
#include
#define uint unsigned int

#include "STC8G.h"
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char
//----I/O口段定義-----------------------------------
sbit da=P3^7;
sbit db=P3^2;
sbit dc=P3^3;
sbit dd=P3^5;
sbit de=P3^4;
sbit df=P3^6;
sbit dg=P1^1;
sbit dp=P1^0;
//不含小數點8段LED字形碼0-9+黑屏碼、共陽極驅動0亮1熄
uchar duan_ma[11]= {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
uchar date[2];//顯示數據暫存
void Delay5ms(void) //@11.0592MHz
{
unsigned char data i, j;
_nop_();
_nop_();
i = 72;
j = 205;
do
{
while (--j);
} while (--i);
}
//=======================================================
//將LED字形的8個筆段控制I/O引腳映射到變量的8個位上
void segment_out(uchar dat)
{
da=(bit)(dat&0x01);
db=(bit)(dat&0x02);
dc=(bit)(dat&0x04);
dd=(bit)(dat&0x08);
de=(bit)(dat&0x10);
df=(bit)(dat&0x20);
dg=(bit)(dat&0x40);
dp=(bit)(dat&0x80);
}
//====數據拆分函數=======================================
//提取出數據的千、百、十、個位的數值存入數組中
void digits_obtain(uint dat)
{
date[0]=dat/10;
date[1]=dat%10;
}
//====顯示輸出函數=======================================
void display_out(uint dat)
{
static uchar i=0;
digits_obtain(dat);//拆分數據
segment_out(0xff);//段碼清除（消隱）
if(i==0)
{P55=0;P12=1;}//十位
else
{P55=1;P12=0;}//個位
segment_out(duan_ma[date[i]]);//發送段顯示碼
if(++i>=2) i=0;
}
//====主函數==============================================
void main()
{
P1M0 = 0x00; P1M1 = 0x00;
P3M0 = 0x00; P3M1 = 0x00;
P5M0 = 0x00; P5M1 = 0x00;
while(1)
{
display_out(34);
Delay1ms(500);
}
}

復制代碼

ID:1133081 · 發表于 2025-1-24 21:23

hjx5548 發表于 2025-1-24 05:11
#include "STC8G.h"
#include
#define uint unsigned int

//====主函數==============================================
void main()
{
P1M0 = 0x00; P1M1 = 0x00;
P3M0 = 0x00; P3M1 = 0x00;
P5M0 = 0x00; P5M1 = 0x00;
while(1)
{
display_out(34);
Delay5ms();
}
}

ID:123917 · 發表于 2025-1-26 10:18

你確定首發的圖正確？CPU處是P0口輸出數據，數碼管處是用了p0;p1？？？？

帳號		自動登錄	找回密碼
密碼			立即注冊

久久久久久久999_99精品久久精品一区二区爱城_成人欧美一区二区三区在线播放_国产精品日本一区二区不卡视频_国产午夜视频_欧美精品在线观看免费

分散I/O口驅動4位數碼管顯示只能顯示0，是什么原因？
