自己做的STC32G12K128單片機開發板

ID:61140 · 發表于 2025-1-17 14:25

現在各種開發板越來越多，一般學習用51單片機的很多，而國內知名的就STC的芯片，STC芯片現在具有51的功能外還具有32位單片機的數據寬度，自己想做個開發板，于是就行動了 51hei圖片_20250117141238.jpg

這個是打樣回來的PCB，因為我的手機問題，拍出來會有些圓，其實是很直的。
這個板子具有74HC595驅動數碼管和74HC595驅動流水燈功能，
四路ADC采用LC濾波，比RC濾波性能更好。
一路電位器ADC調試功能
TFT3.5寸彩屏ILI9488，可學習彩屏SPI硬件顯示功能
板載紅外發射和接收，可學習紅外相關技術
板載下載芯片CH340，可ISP下載也可USB下載，也可以485網線端口下載。
板載HX711重量模塊，可學習稱重相關技術
單獨引出P1.0和P1.1以做它用，比如第二串口或PWM相關
板載蜂鳴器驅動電路，低電平驅動。

剛拿到PCB還沒焊元件，焊齊了再發圖，謝謝各位！ STC32G開發板正面圖.jpg

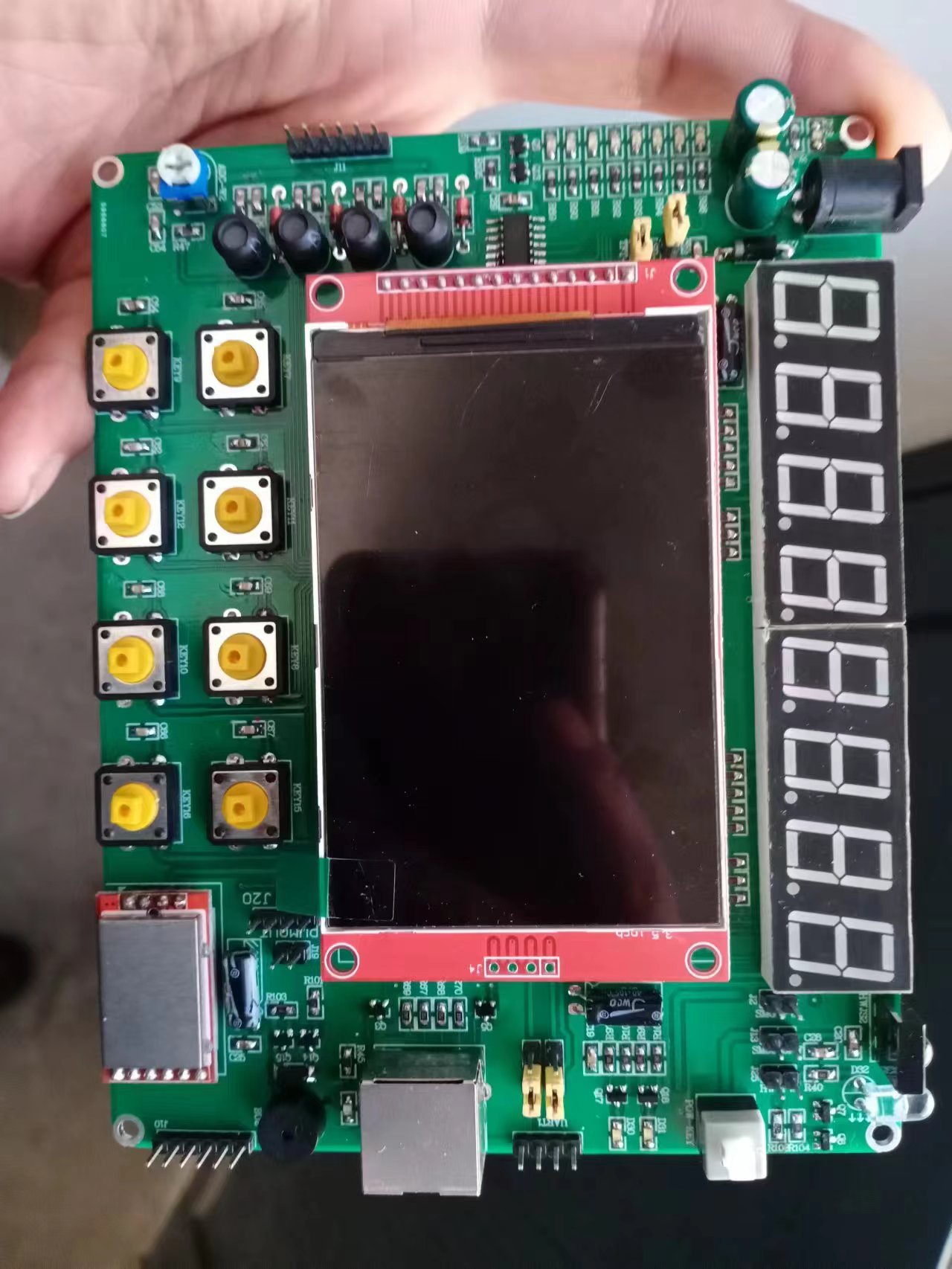

這個是手工搓好的樣子，只是手工搓這個太累了，搞了一天才焊完。
其它的測試只能看視頻了，但這個壇子發不了視頻。https://v.youku.com/v_show/id_XNjQ1MTUzOTIzMg==.html?spm=a2hcb.profile.app.5~5!2~5~5!3~5!2~5~5!2~A&playMode=pugv
這個是ILI9488顯示測試視頻，手機拍的不清楚，大家將就著看吧。
https://v.youku.com/v_show/id_XNjQ1MTU0MjQyNA==.html?spm=a2hcb.profile.app.5~5!2~5~5!3~5!2~5~5!3~A&playMode=pugv
這個是74HC595驅動8個LED流水燈視頻，晚上拍的，大家可以將就看

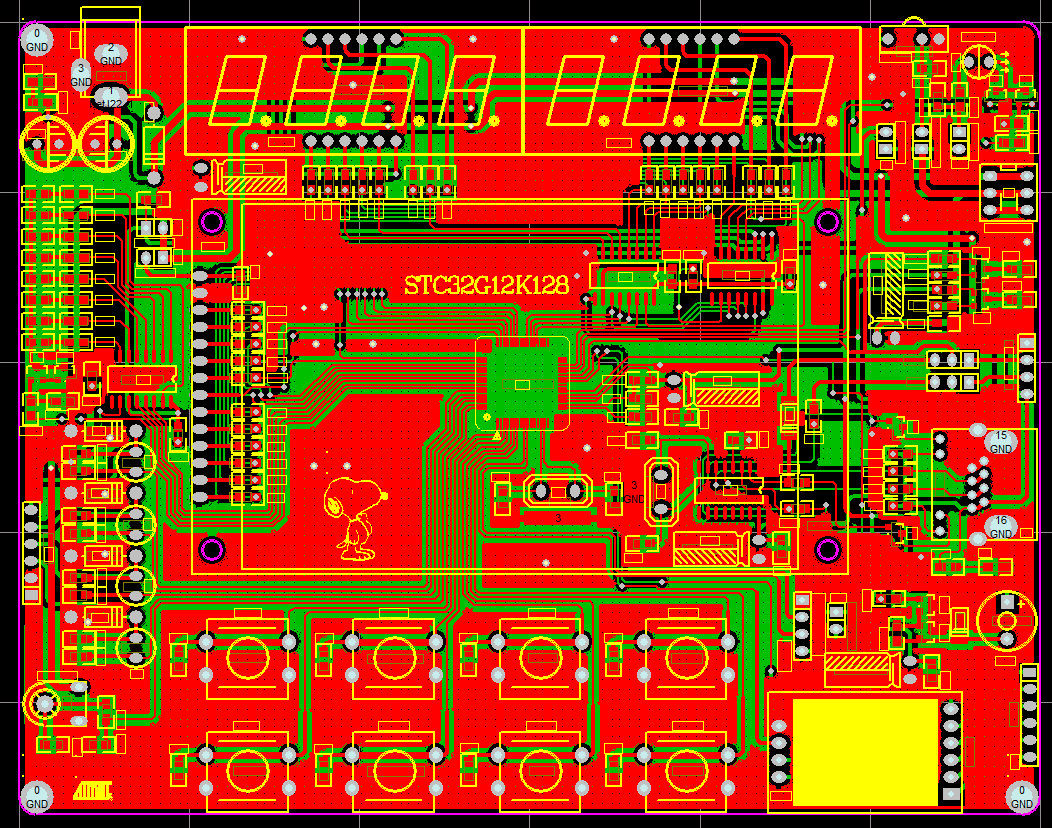

這個是PCB的樣子，下面提供PCB打板文件，想DIY的朋友有福利了！

STC-KFB.zip (158.82 KB, 下載次數: 0)

ID:237471 · 發表于 2025-1-17 18:53

厲害呀，支持

ID:276663 · 發表于 2025-1-17 22:44

根據項目來學習一個東西最快的

ID:61140 · 發表于 2025-1-20 19:51

此貼必火，能自己弄開發板的都不是一般人……。

ID:1139000 · 發表于 2025-1-21 23:19

做個核心板，再轉接，這樣子能大大利用率

ID:71233 · 發表于 2025-1-27 12:27

太精美了！

ID:61140 · 發表于 2025-1-27 14:35

這個板子設計的不錯，還可以實驗稱重

ID:876947 · 發表于 2025-2-12 16:18

太厲害了！我模仿都困難！

ID:325985 · 發表于 2025-2-12 18:33

此板幾何尺寸多大？

ID:1110477 · 發表于 2025-2-28 05:27

手工活不容易，您用的啥烙鐵，我最頭疼焊貼片

ID:1110477 · 發表于 2025-2-28 05:29

諸葛賺賺發表于 2025-1-21 23:19
做個核心板，再轉接，這樣子能大大利用率

最好是核心板排針能插到開發板上

ID:97023 · 發表于 2025-2-28 11:23

我是做成最小系統，所有外設都在板子外面連接，這樣最靈活。

ID:61140 · 發表于 2025-3-21 11:05

ztzp 發表于 2025-2-28 11:23
我是做成最小系統，所有外設都在板子外面連接，這樣最靈活。

那樣也好，但是容易接錯線，或者接觸不良。
