在嘉立創下單助手里申請到兩張免費PCB打樣券（每月可申請兩張免費券哦），運用嘉立創EDA軟件設計了一套51單片機入門級開發板，在這里分享給大家。
以后將不定期推出相關配套程序。 附件包含有設計好的嘉立創工程文件、嘉立創制版文件、開發板原理圖、效果圖、元器件清單。不想燒腦的可直接將嘉立創制版文件發給嘉立創免費制版，每次可做5塊。喜歡研究的可利用嘉立創工程文件進行二次開發。 開發板寬6.65厘米，高9.8厘米，適合入門級51單片機愛好者進行學習和開發，特點如下： 1、 單片機所有IO口全部引出，可作為單片機核心板使用，上電自復位電路和晶振以及晶振電容隱藏在單片機下面的IC座里。 2、 可通過跳線帽將P0口和6位數碼管的7段筆畫以及小數點進行連接，可通過跳線帽將P2口和6位數碼管的位輸出以及兩組冒號LED連接，兩組冒號LED是分開控制的，有利于學習和開發時靈活性，可進行多種數碼管顯示學習和開發； 3、 可通過跳線帽將P1口和板載8路LED連接，進行流水燈和指示燈的學習和開發； 4、 可通過跳線帽將P3口和板載4個按鍵、DS18B20數字溫度傳感器、HS0038一體化紅外線接收器、有源蜂鳴器、DS3231SN低成本高精度時鐘電路等進行連接，可進行相關學習和開發； 5、 板載4P排母座，可進行各種2線I2C通訊學習和開發，例如OLED顯示屏、TM1637、TM1640、TM1650顯示模塊等； 6、 開發板板載4針TTL接口，采用市售USB轉TTL模塊進行供電和程序下載，建議采購無需斷電復位的自動下載器，只需要幾塊錢。
下載附件
正面1
2025-2-12 16:23 上傳
單片機開發板資料20250212.rar
(1.71 MB, 下載次數: 0)
2025-2-12 16:26 上傳
點擊文件名下載附件
51單片機開發板 下載積分: 黑幣 -5
下載附件
正面2
2025-2-12 16:23 上傳
下載附件

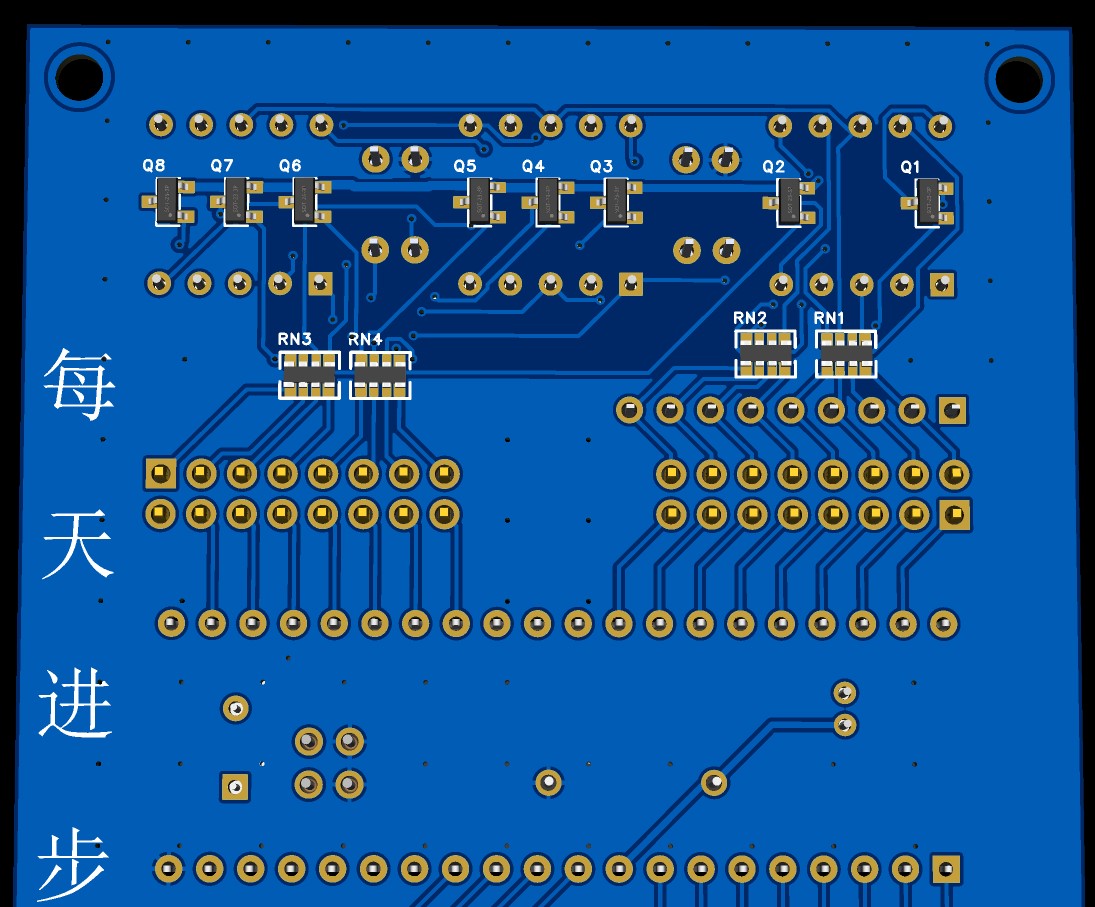

背面1
2025-2-12 16:23 上傳
下載附件
背面2
2025-2-12 16:23 上傳
下載附件

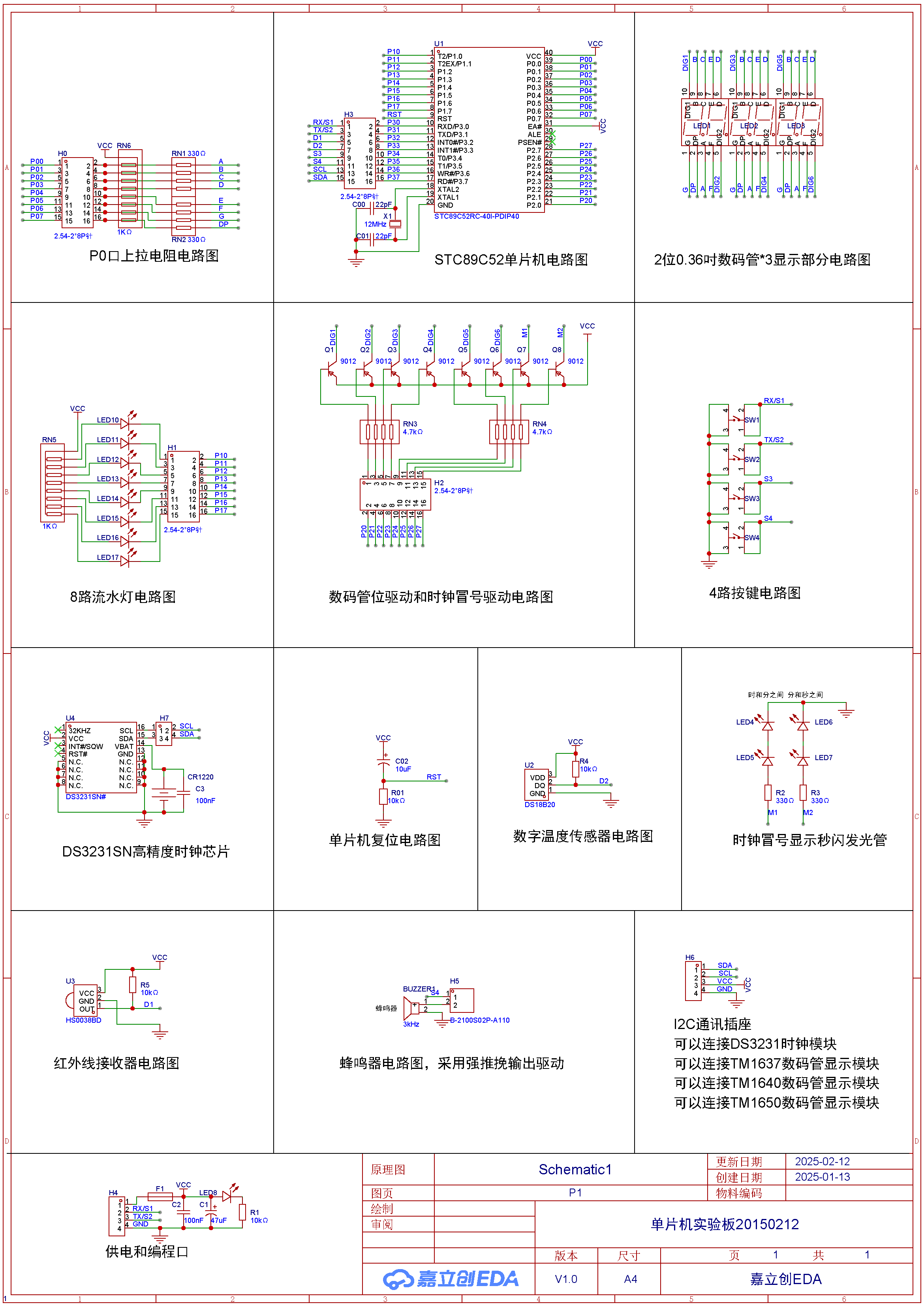

開發板電路圖
