極簡高精度1.3吋OLED萬年歷

  [復制鏈接]
跳轉到指定樓層
樓主
本帖最后由 dsbk123 于 2025-2-18 21:59 編輯

看到論壇里大家對萬年歷的熱情有增無減，我也心潮澎湃制作了一款極簡高精度1.3吋OLED萬年歷，在這里獻丑分享給各位壇友。希望各位老師多多指點！

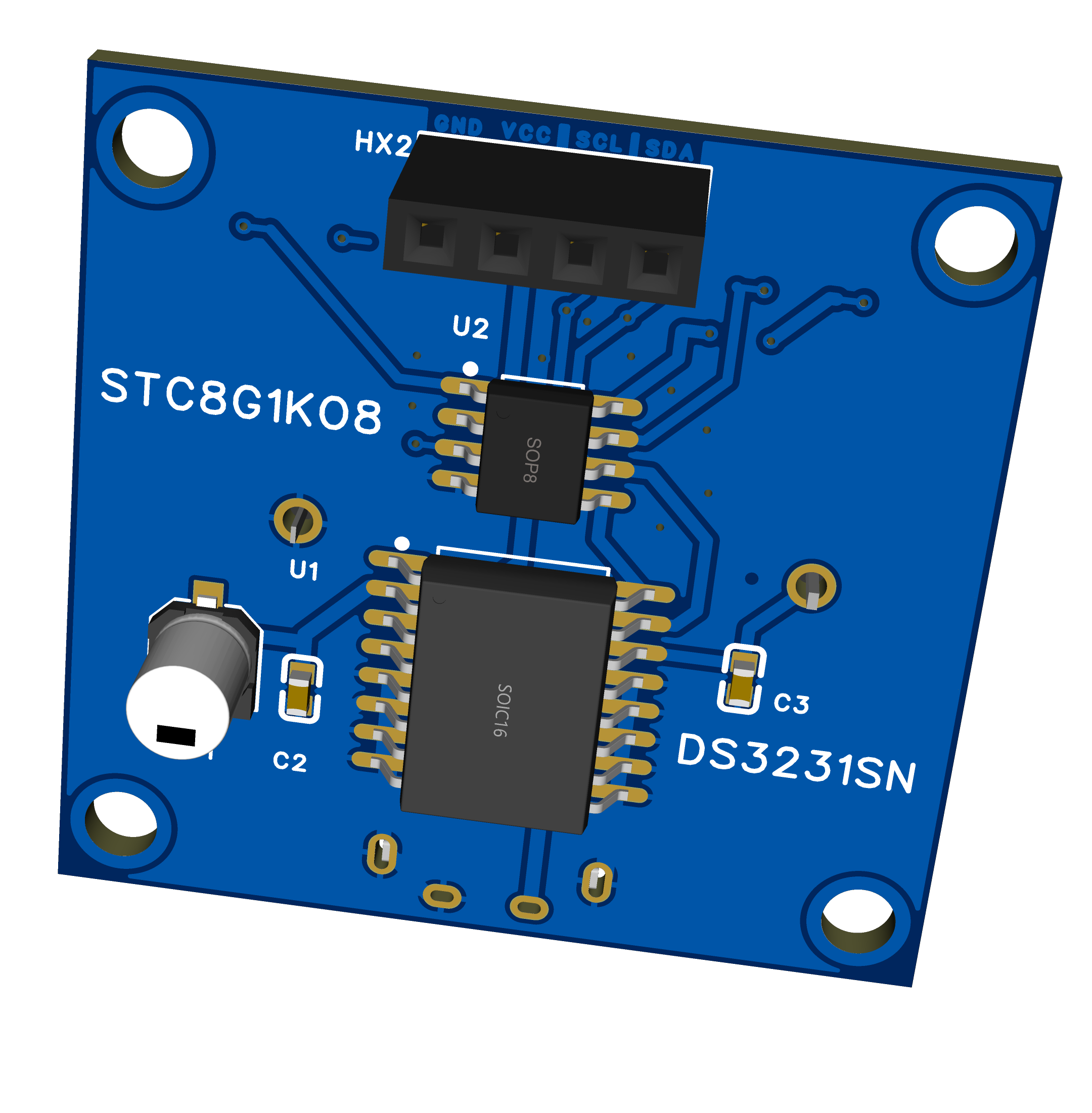

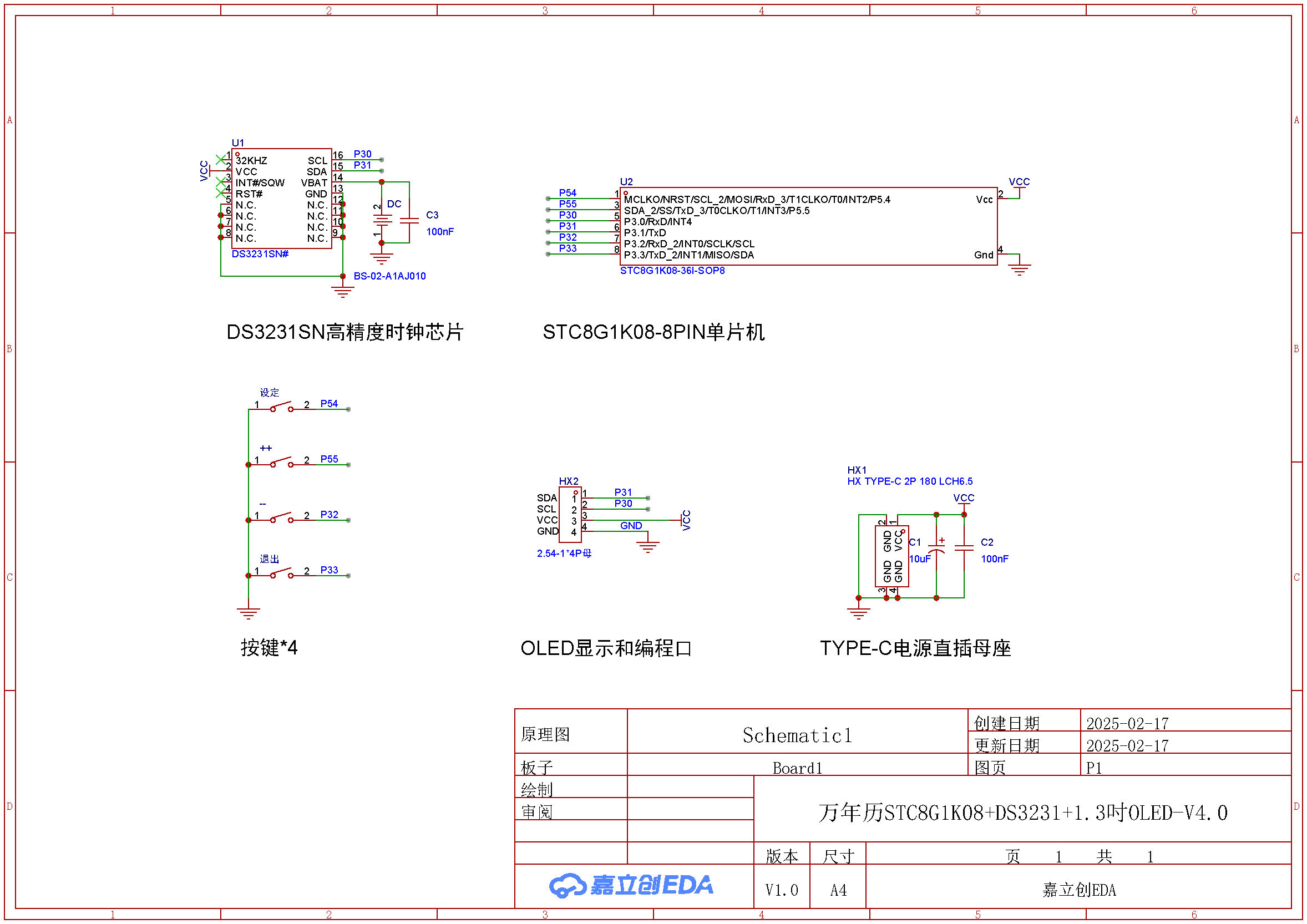

該萬年歷特點和注意事項如下：
1、萬年歷顯示屏采用1.3吋OLED，SSD1306芯片，4針接口的排列順序必須是GND、VCC、SCL、SDA，否則就要修改PCB板。
2、單片機采用8個引腳的STC8G1K08或STC8G1K08A，選用該芯片的原因是價格便宜，5毛錢左右，當然也可以采用其它8腳8K單片機，但注意存儲容量必須≥8K。
3、時鐘芯片采用16腳DS3231SN，請注意芯片后綴，該芯工作在0°C to +40°C 時精度為±2ppm， -40°C to +85°C時的精度為 ±3.5ppm ，其它后綴和8腳芯片精度都比這個差。
3、電源采用USB 供電，采用簡易型2腳TYPE-C母座，購買時注意各引腳之間相對尺寸，附件PCB板使用的母座詳細尺寸見附件內圖紙。母座建議選擇15mm左右加長版，否則極易造成焊接后電路板無法得電故障。我就是因為買了6mm的普通母座（當然，也有可能我買到了劣質母座）導致5塊PCB板報廢。
4、根據STC8G1K08手冊，除P3.0和P3.1外，其余所有I/O口上電后的狀態均為高阻輸入狀態，用戶在使用I/O口時必須先設置成標準I/O 口模式，使能I/O口內部4K上拉電阻。
5、程序采用本論壇現成文件，出于知識產權和對原作者的尊重，附件壓縮包只提供hex文件，不包含原始程序，需要的壇友可自行到原作者頁面下載，鏈接如下：
http://www.zg4o1577.cn/bbs/dpj-148510-1.html在這里對原作者uid:140489表示感謝。
詳細注意事項詳見附件。

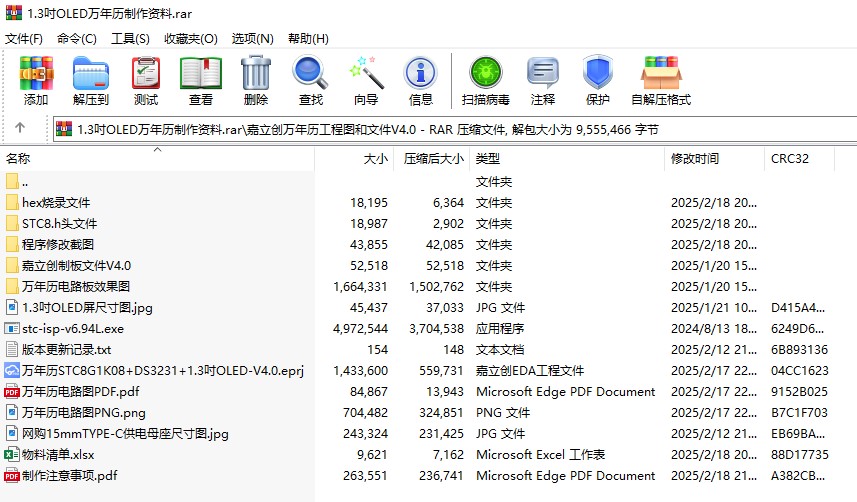

1.3吋OLED萬年歷制作資料.rar

6.42 MB, 下載次數: 0, 下載積分: 黑幣 -5

評分

參與人數 3黑幣 +110 收起 理由
piplxh + 30
wpppmlah + 30 贊一個！
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏10 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:10193 發表于 2025-2-19 08:54 | 只看該作者
回復

使用道具 舉報

板凳
ID:437129 發表于 2025-2-19 22:02 | 只看該作者
程序下載連接




回復

使用道具 舉報

地板
ID:430492 發表于 2025-2-20 17:10 | 只看該作者
這個版本確實比較簡潔，不錯，樓主厲害！！
回復

使用道具 舉報

5#
ID:1060792 發表于 2025-2-23 00:15 | 只看該作者
牛逼，作為小白智能膜拜啊
回復

使用道具 舉報

6#
ID:437129 發表于 2025-2-26 10:13 | 只看該作者

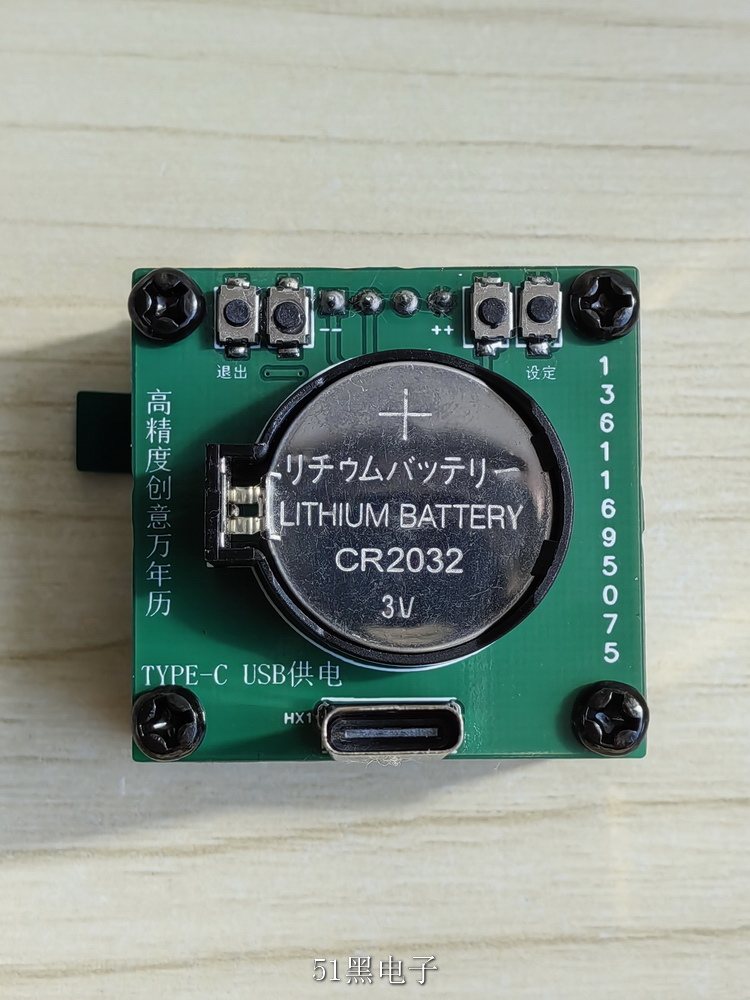

極簡高精度1.3吋OLED萬年歷制作時購買元器件信息和價格如下：
1、電路板0元，在嘉立創薅羊毛打板，每月2張免費券，每張券可打5塊電路板；
2、1.3吋OLED顯示屏12元，采用SSD1306驅動，如采購SH1106驅動能便宜2-3元，但驅動程序要稍微改動；
3、雙螺母銅柱M3*12+4，2.6元（10只），實際用M3*10+4更合適；
4、高精度時鐘芯片DS3231SN3.6元；
5、STC8G1K08-SOP8單片機0.57元；
6、0603-100N貼片電容3元（100只）；
7、貼片16V10uf電解電容2元（20只）；
8、貼片3*4*2mm-2腳輕觸開關1.6元（20只）；
9、4P單排母*2.54mm顯示屏兼程序燒寫插座3.13元（20只）；
10、CR2023紐扣電池座2.45元（10只）；
11、CR2023紐扣電池6元（5只）；
12、2P直插直邊高15.1mmTYPE-C，USB母座0.18元。

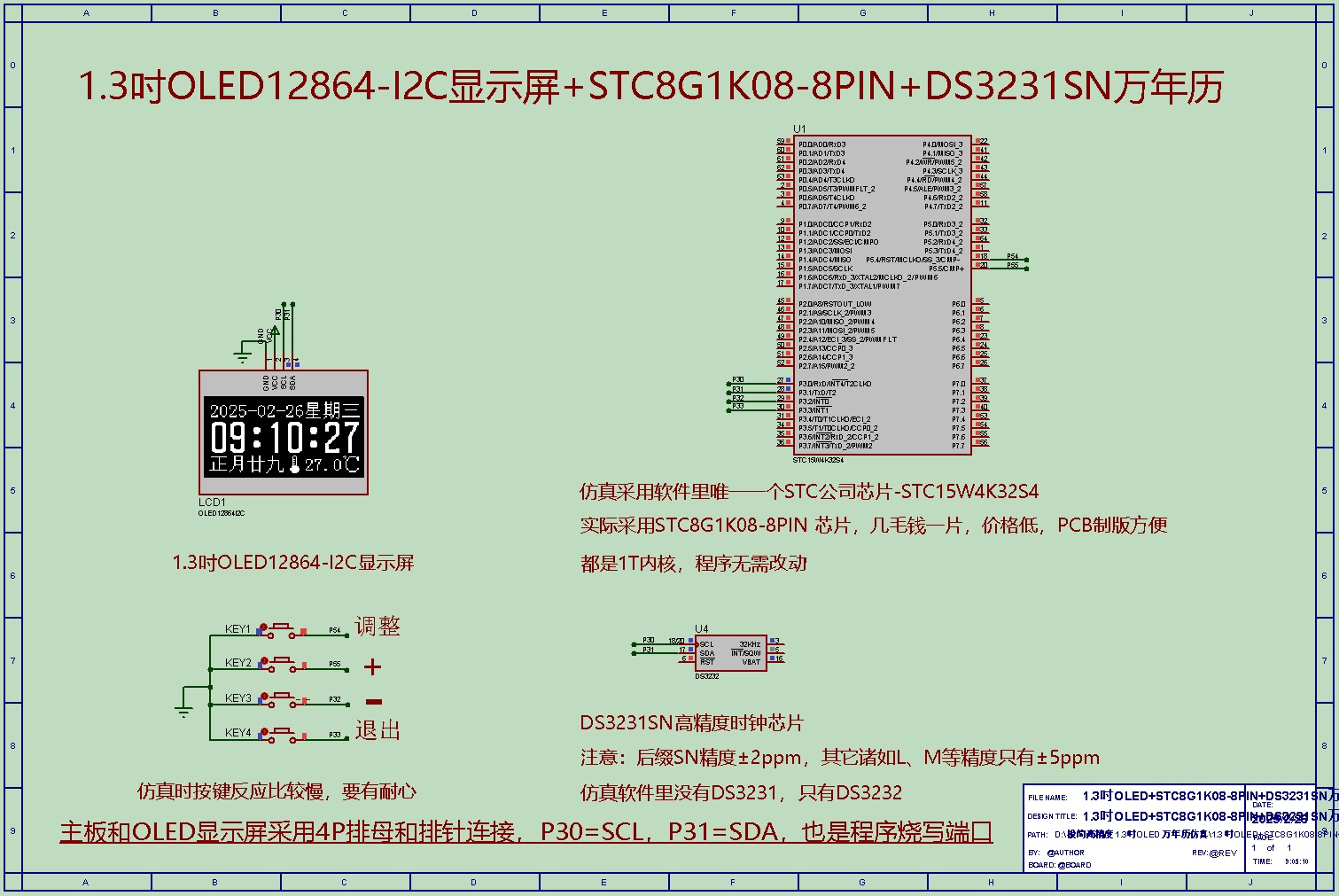

為了使大家在不購買元器件情況下感受該萬年歷的魅力，特制作了仿真圖
