電烙鐵diy 直接替代A1321發熱芯恒溫焊臺

ID:754470 · 發表于 2025-2-20 16:08

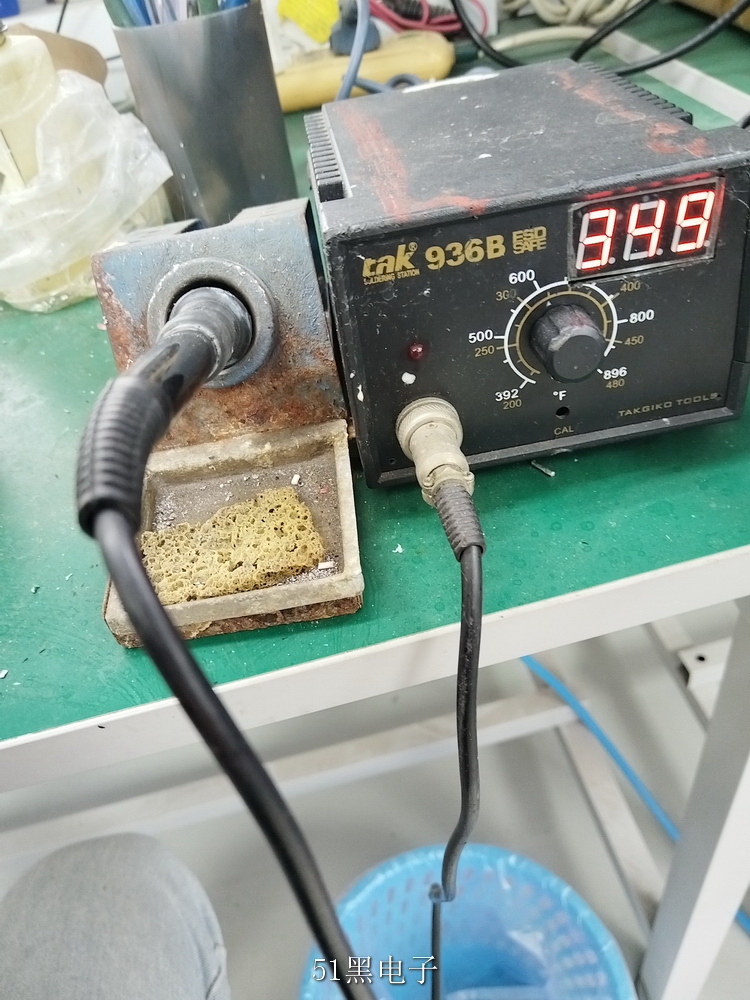

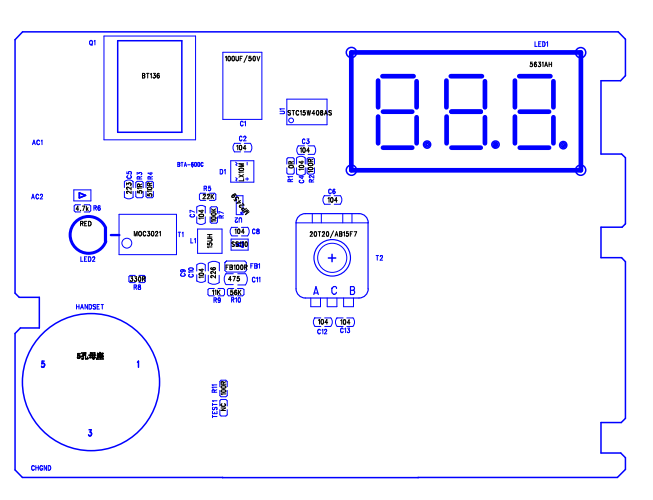

直接替代A1321 發熱芯恒溫焊臺。線性度比較差，每個點溫度可以自己去校正。大部分資料都是網上找的。水平有限，給有興趣的朋友去改進。也可以直接改自己手上的舊款模擬恒溫烙鐵。實際打板驗證過。溫度算法個人水品有限。有待改進。

ID:401564 · 發表于 2025-2-20 23:24

大概看了一下,給幾點建議1,單片機換成STC8H8K64U系列,ADC有12位,內部參考電壓是相對固定的,片上資源要多一點,程序?qū)懫饋硪卜奖鉙TC15W系列我用過一次就不想再用了
2,溫度控制一般都是用PID控制,不知道是我沒認真看還是你沒有用到PID
3,這種電路形式,沒有必要用光耦,意義不大,還不如用MOS管
4,5V供電直接用7805,加個散熱器就好了,ADC穩定性要比用DC-DC好

ID:754470 · 發表于 2025-2-21 08:52

Y_G_G 發表于 2025-2-20 23:24
大概看了一下,給幾點建議1,單片機換成STC8H8K64U系列,ADC有12位,內部參考電壓是相對固定的,片上資源要多一 ...

非常感謝前輩的提點。
1 用15W單片是剛好手上有類似的AD檢測案例，性能是差些。
2 溫度PID 算法的確優化的方式，以前沒有用過。后續研究優化，現在只是用了AD檢測加上簡單軟件濾波。
3 光耦個人感覺還是可以使用的。雙向晶閘管配光耦控制交流電流還是比較穩定可靠的選擇。用MOS管控制發熱
芯開關，個人認為類似固態繼電器的接法。應該可以實現。
4 5v供電用7805，有考慮過這個方案。主要電路壓差太大，實際輸入大于30V,7805規格書的輸入電壓極限值
35V.余量有點小。或許實際用7805也完全沒有問題。

ID:754470 · 發表于 2025-2-21 09:25

謝謝指點
1  因?yàn)槭稚嫌蠸TC15W的類似案例。所以直接使用了。性能勉強夠用。
2  溫度PID算法的確優化專業，繼續學習改進。現在只是做了AD檢測和簡單軟件濾波處理。
3  光耦配合晶閘管是比較穩定可靠的做法，用雙向MOS直接控制交流電流應該可以實現的。
4  5V供電用7805之前的確有考慮過，電源實際直流電壓大于30V,7805規格書輸入極限電壓35V,余量比較小，
沒有使用。

ID:401564 · 發表于 2025-2-21 09:54

1132275466 發表于 2025-2-21 08:52
非常感謝前輩的提點。
1 用15W單片是剛好手上有類似的AD檢測案例，性能是差些。
2 溫度PID 算法的確優 ...

DC-DC后面也是可以加上7805的,可以先降壓到7-8V,然后再經過7805給單片機供電,當然,這是優化作用,并不是絕對需要的
MOS管是用整流后的直流電控制的,可控硅控制是要加一個過零檢測的,如果沒有過零檢測,可控硅控制精度不太好
正確的是加一個過零檢測,然后再通過導通角來控制可控硅
