AD19規則設置含義

ID:668004 · 發表于 2025-3-4 16:21

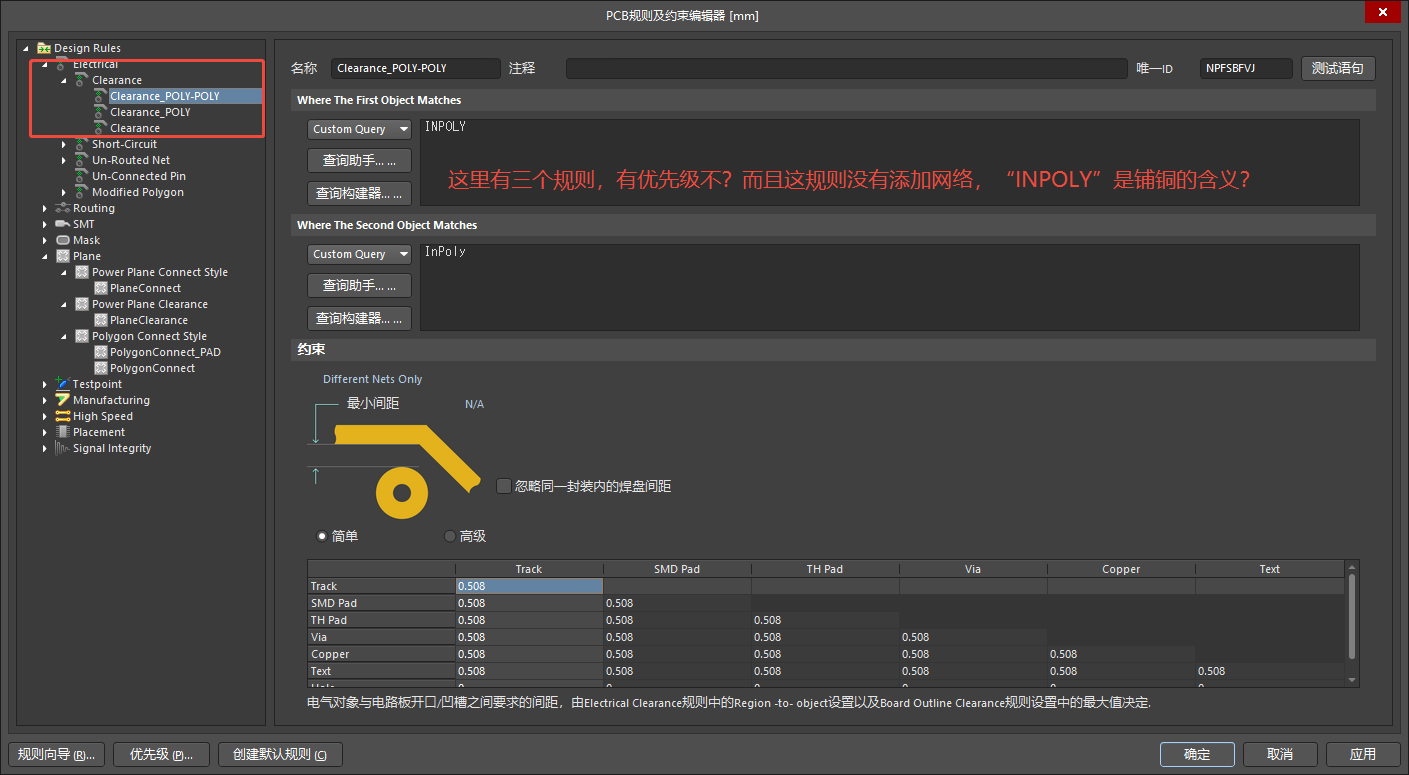

1.AD19 鋪銅規則這里有三個選項，上面那兩個什么含義？一直沒用到。

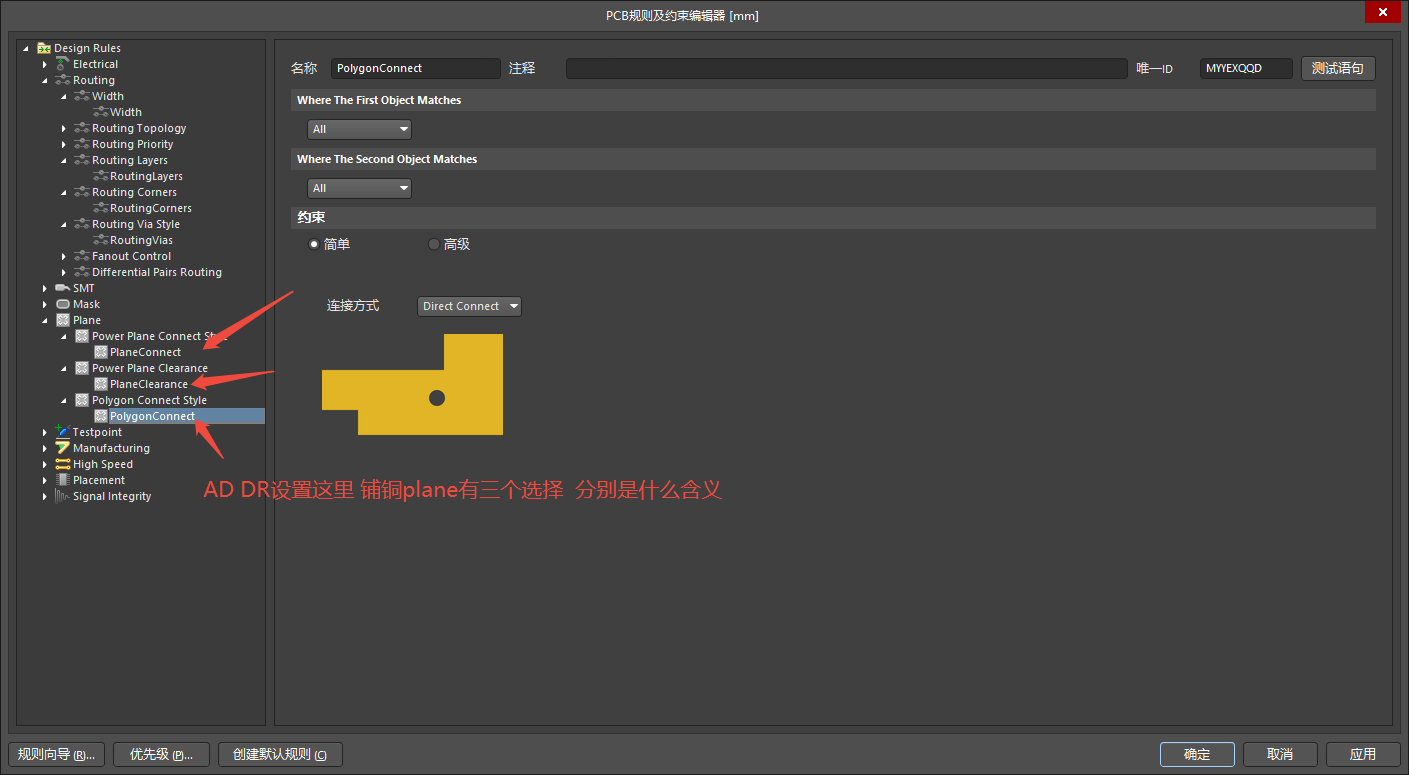

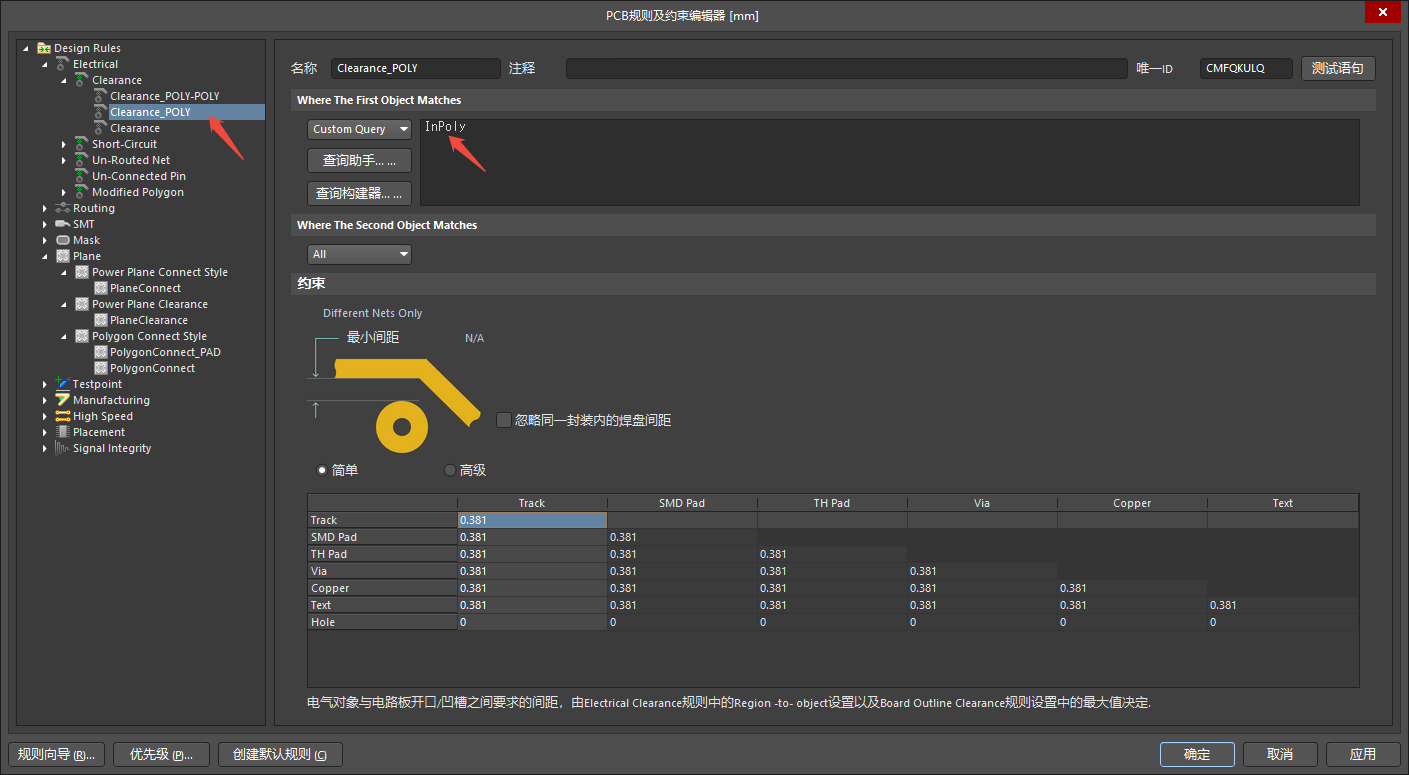

2.DR規則設置這里有三個規則，有優先級不？而且這規則沒有添加網絡，“INPOLY”是鋪銅的含義？

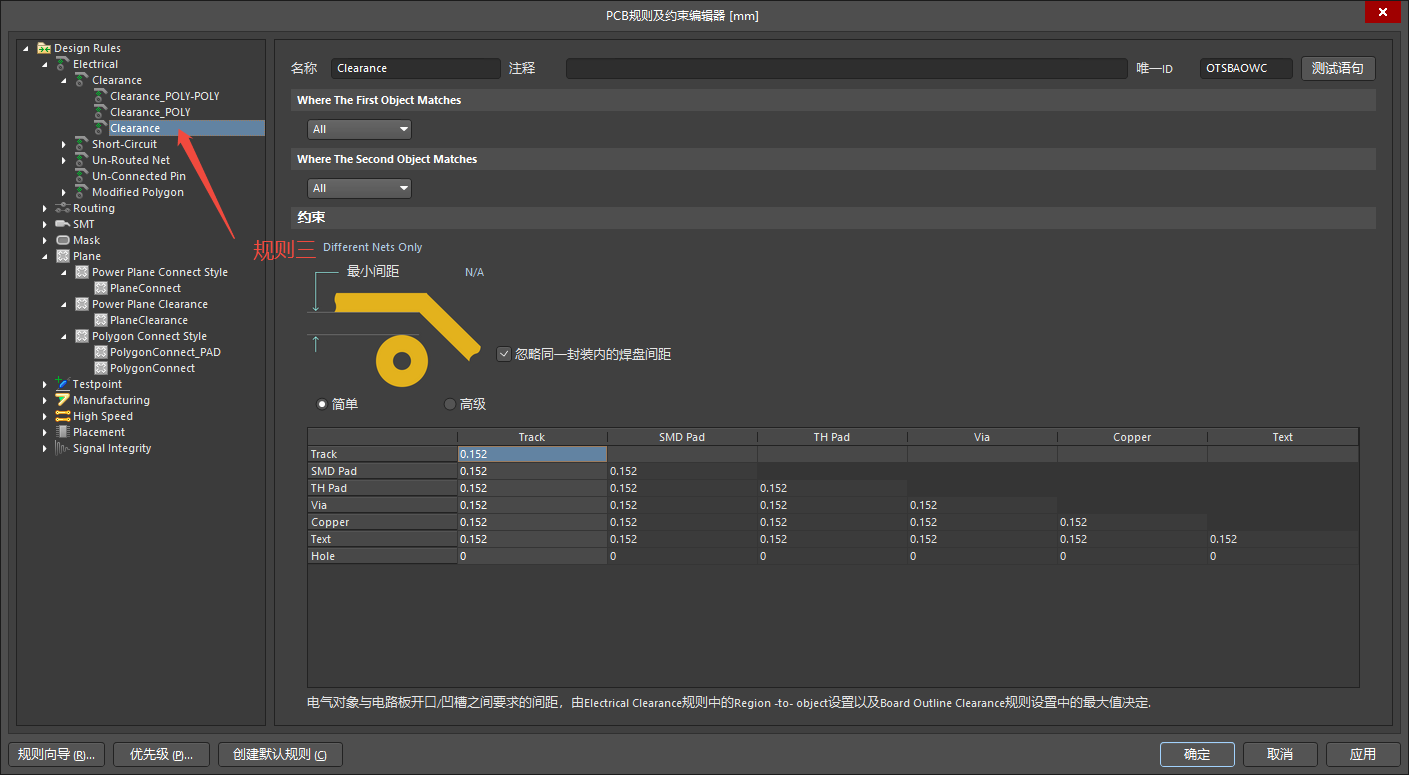

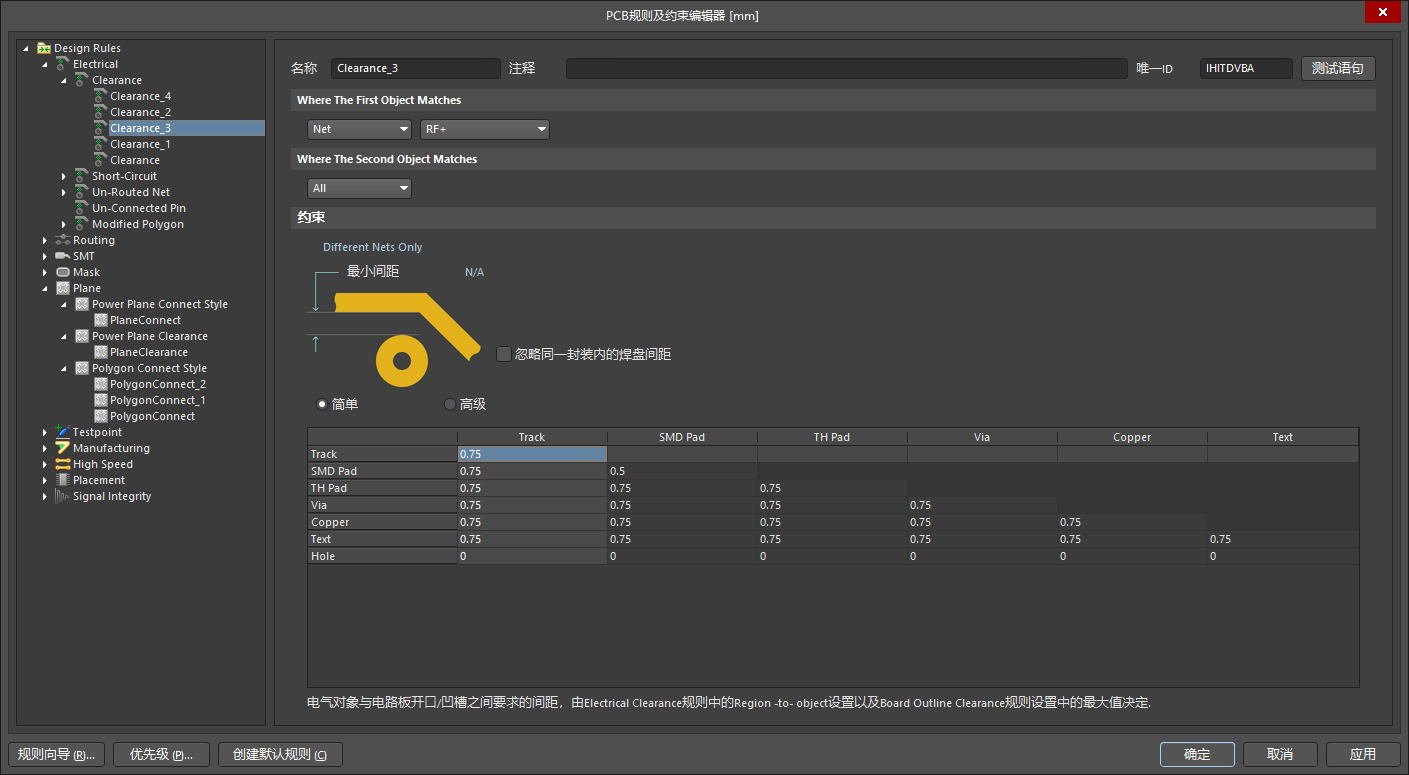

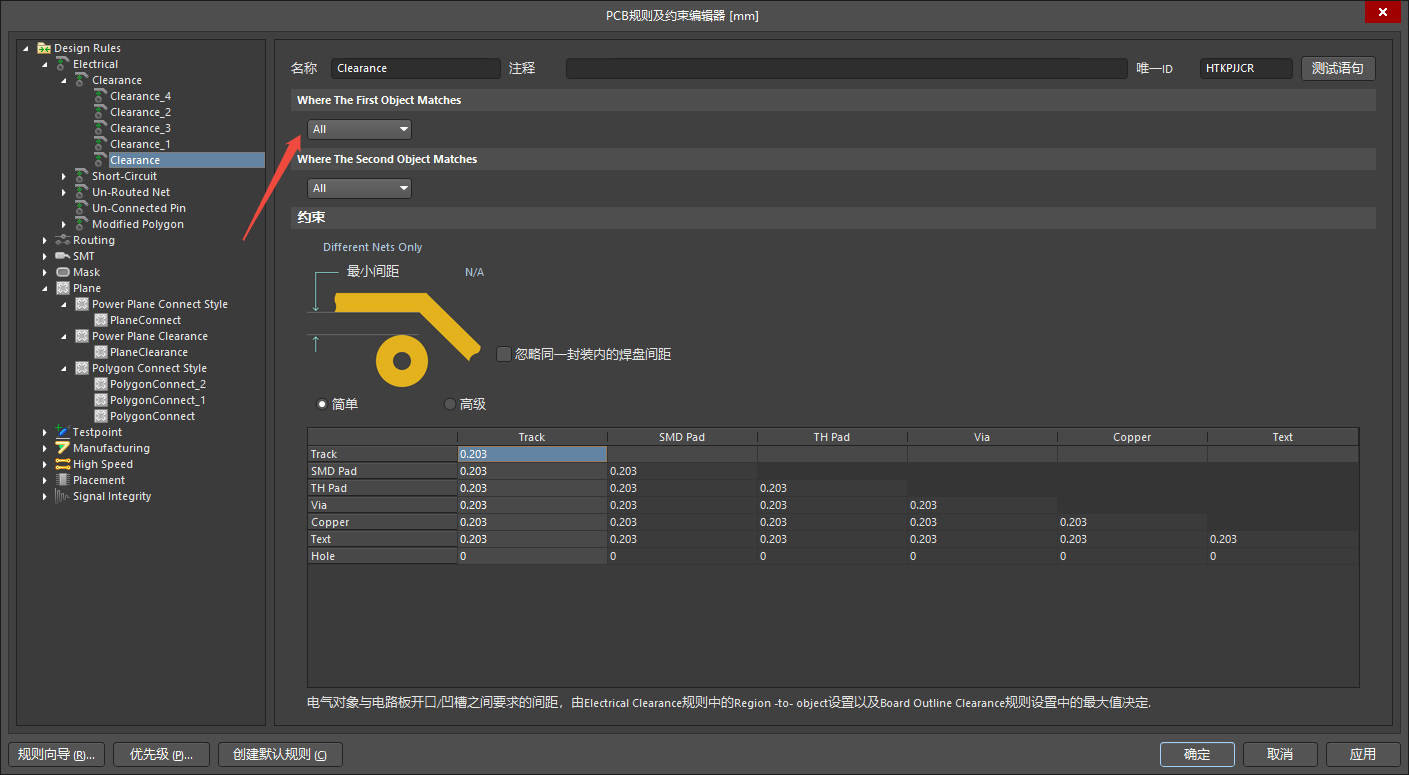

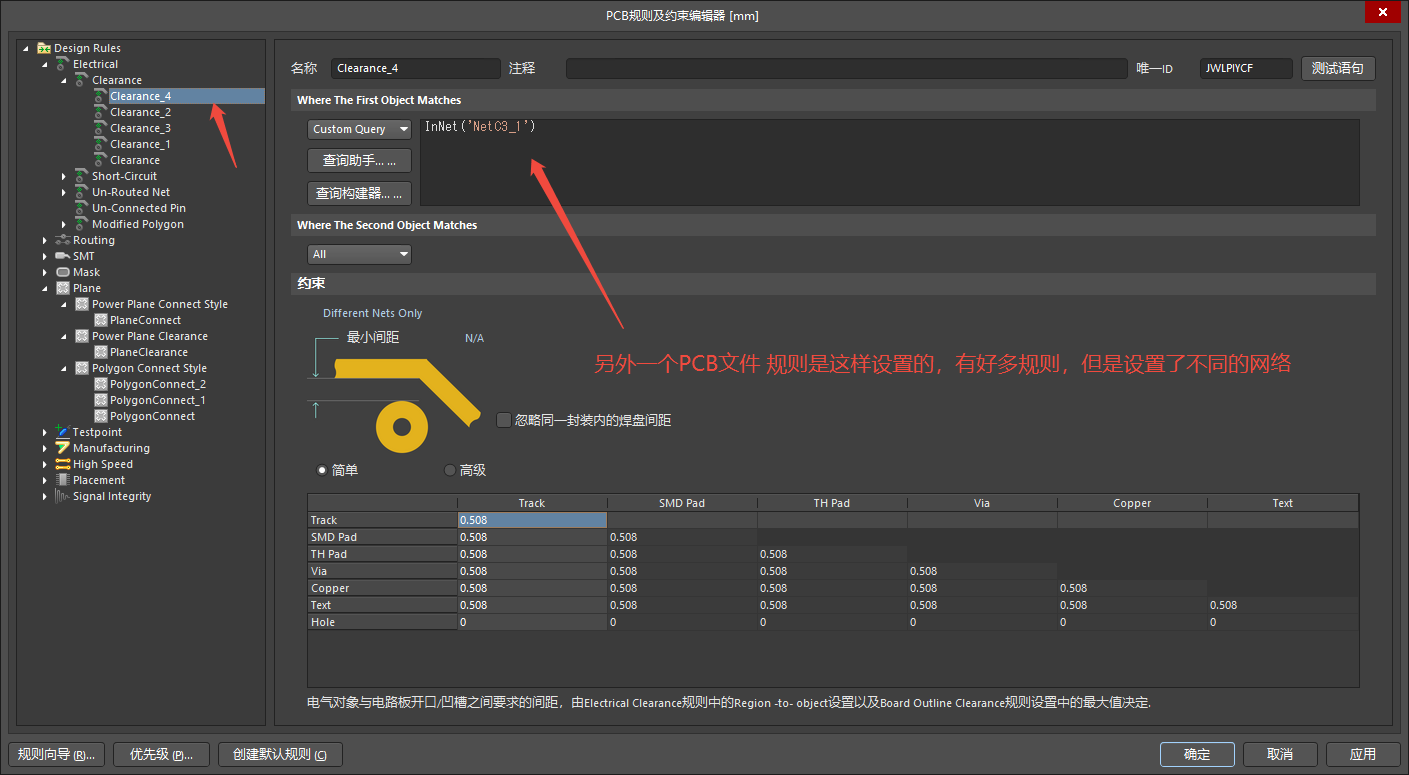

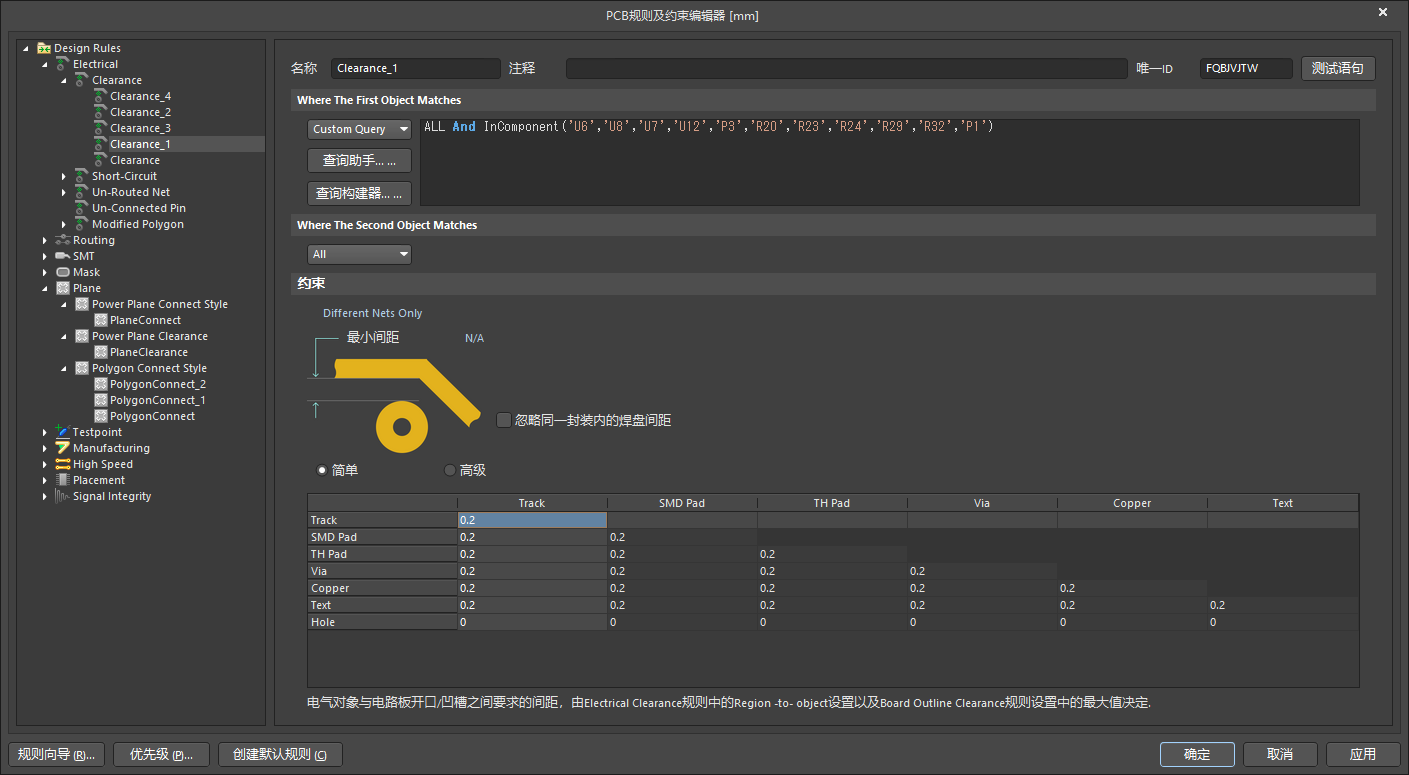

3.另外一個PCB文件規則是這樣設置的，有好多規則，但是設置了不同的網絡，和第二點的設置有哪些區別？

ID:69038 · 發表于 2025-3-6 09:11

問題1：前2 個規則選項，分別是內電層的連接方式和安全間距，第3個是鋪銅時的選項，按道理，內電層也是鋪銅，只不過內電層大多是負片，所以要分開設規則。
問題2：所有同類項下平行規則之間都可以設優先級的。沒錯，INPOLY在這里就是鋪銅的意思。
問題3：前一個規則是一大堆網絡同等關系，彼此間不能設優先級，后一個規則是把眾多網絡單獨設規則，可以設成369級的優先了。不嫌麻煩的話，后一個明顯優于前一個。

ID:668004 · 發表于 2025-3-22 10:25

zhuls 發表于 2025-3-6 09:11
問題1：前2 個規則選項，分別是內電層的連接方式和安全間距，第3個是鋪銅時的選項，按道理，內電層也是鋪銅 ...

非常感謝你的回復

ID:1146215 · 發表于 2025-3-24 20:28

AD19通常指Altium Designer 19，是一款由Altium公司開發的電子設計自動化（EDA）軟件。它主要用于印刷電路板（PCB）的設計、開發和驗證，涵蓋了電路原理圖設計、PCB布局布線、信號完整性分析等多種功能，廣泛應用于電子工程領域，幫助工程師實現從電路設計概念到實際物理電路板制造的整個流程。
