隨著智能設備向高能效快充升級，PD快充憑借多協議兼容與動態功率分配技術，正重塑能源管理架構，本文將解析Type-C充電及升壓供電系統核心方案與協同設計。
NO.1 TYPE-C 接口快充市場

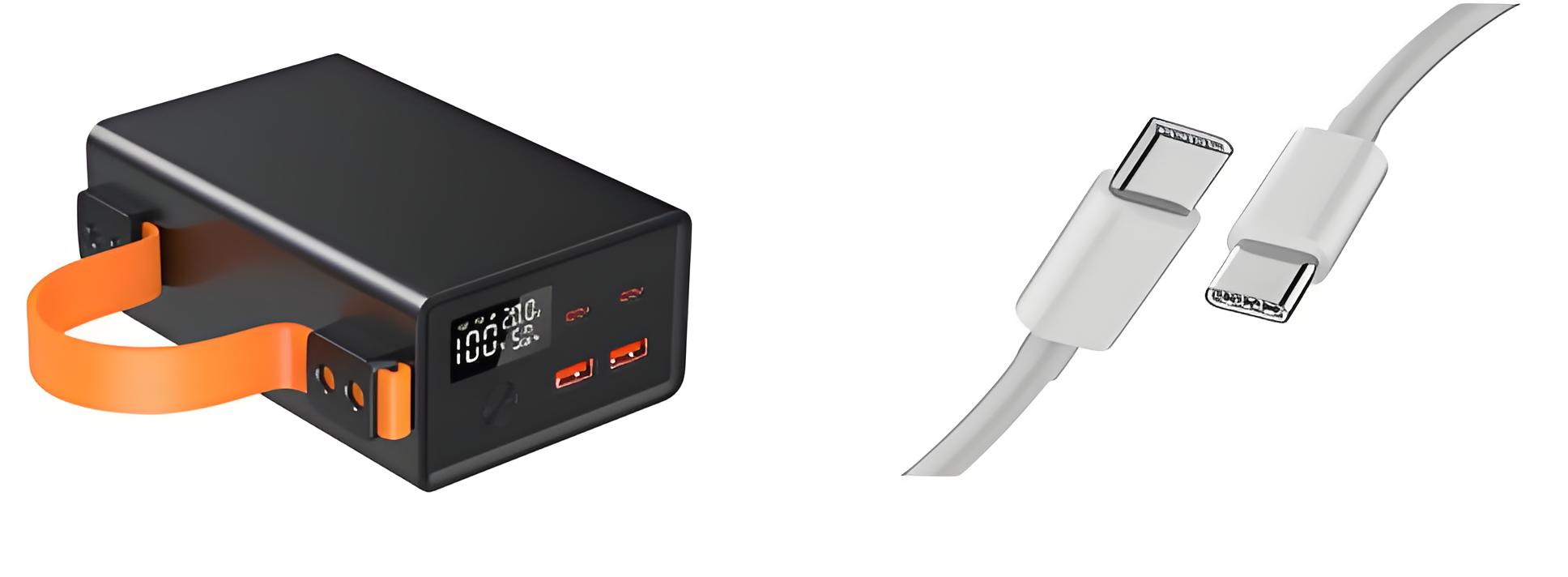

基于Type-C PD協議的充電方式，重構了小家電與電動工具的供電路徑，使鋰電池組擺脫傳統專用充電座或機內充電架構的束縛。借助PD協議的多設備握手協商，用戶僅需單根Type-C線纜即可實現從電動螺絲刀到便攜吸塵器的全場景供電，真正突破充電場景限制。
惠海推出了升壓恒壓芯片H6801與PD協議芯片和充電管理芯片可組成智能充電系統，支持多串鋰電池組快速充電。當輸入電壓低于電池電壓時，H6801可升壓至電池所需電壓，USB-C接口集成PD/QC協議可實現高效快充模式，滿足電動工具等高功耗設備快速補電需求。
NO.2 PD協議芯片+充電管理芯片+升壓芯片組合

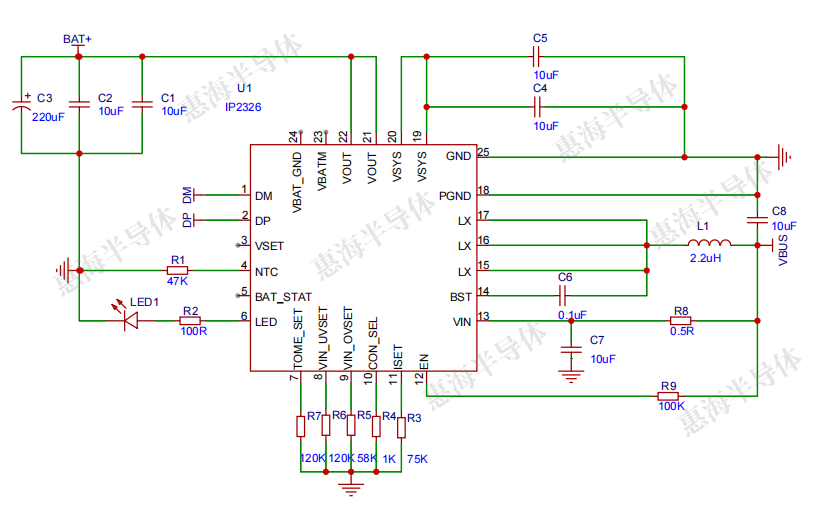

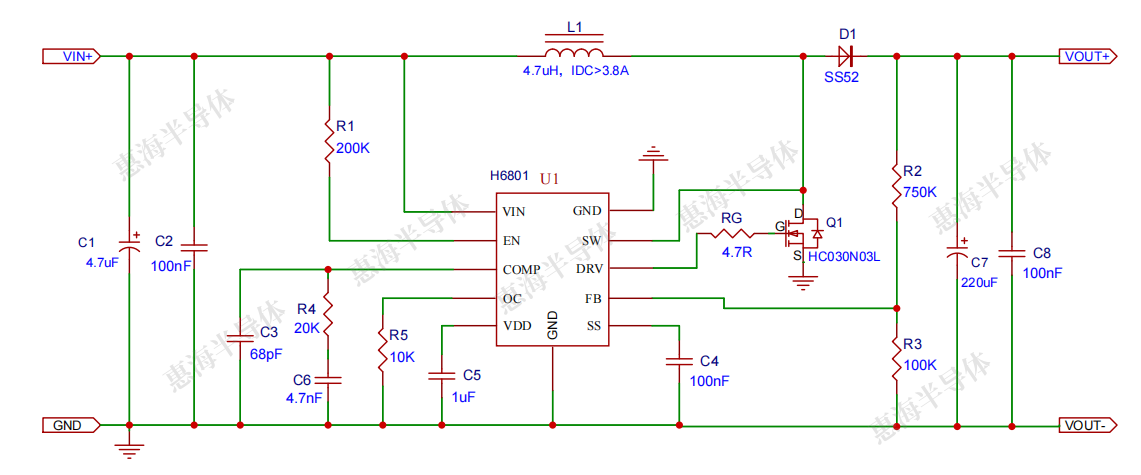

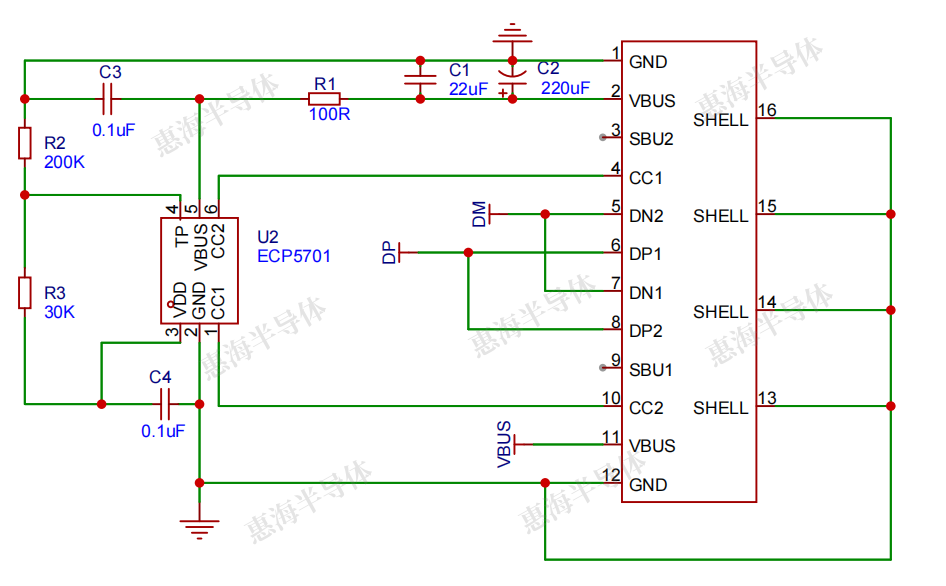

ECP5701+IP2326+H6801搭配

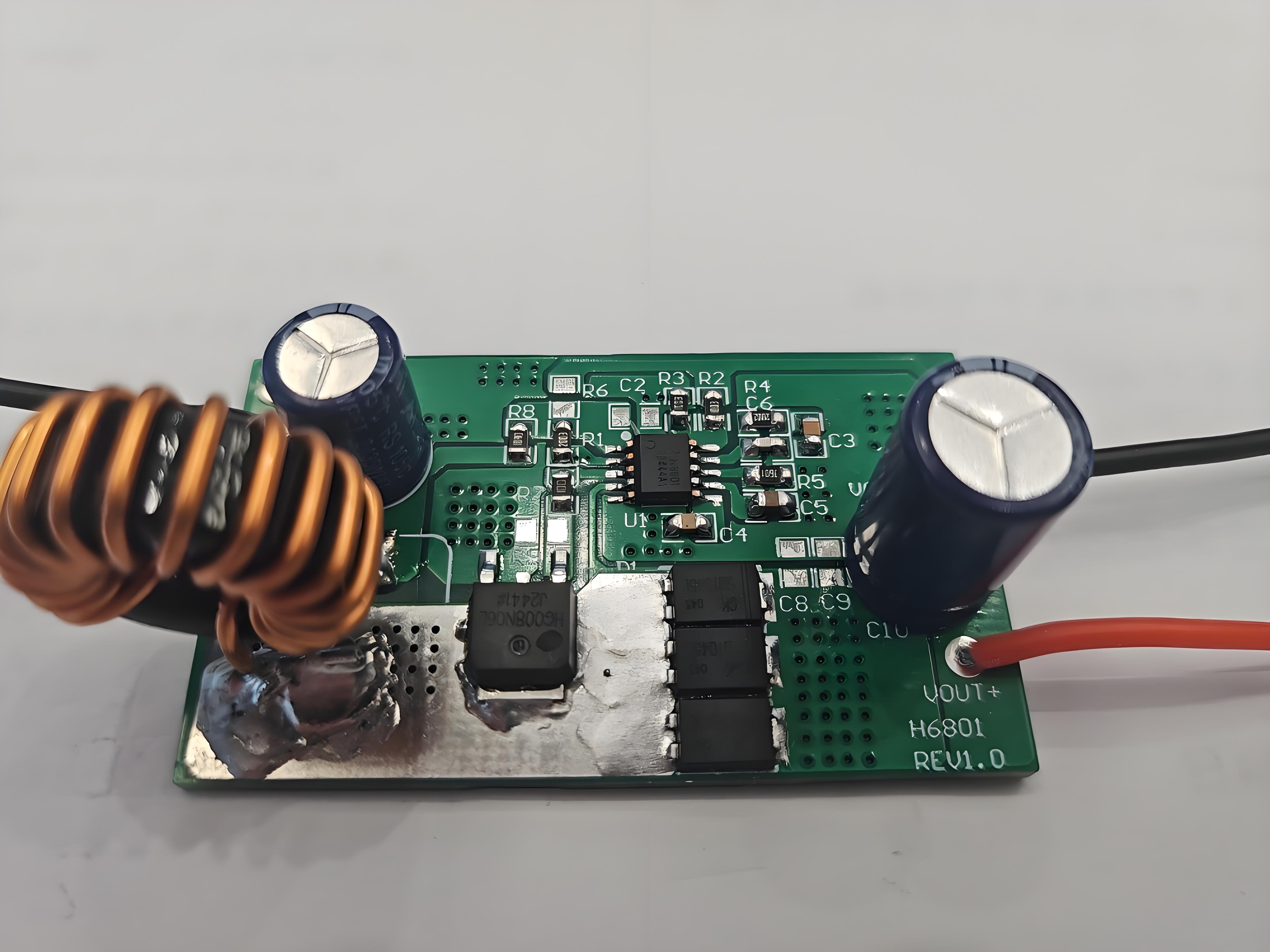

NO.3 H6801芯片介紹
H6801是一款電流模式BOOST異步升壓恒壓控制驅動芯片，適用于2.7-25V輸入電壓范圍的升壓恒壓電源應用領域，啟動電壓低至2.5V。可以廣泛應用于太陽能，鋰電池以及音頻功放模塊供電等應用領域。
產品特點：
▶寬壓2.7-25V輸入
▶支持9A大電流，可做200W大功率
▶低功耗<2uA，轉換效率高可達95%
▶支持EN使能控制
▶支持軟啟動，過溫保護，過壓保護
▶支持3.7V單節鋰電池和太陽能供電方案
▶已成熟的量產產品，經市場大量驗證，易過EMC，原廠直銷
▶支持USB PD3.0，USB PD2.0，QC3.0和QC2.0，PD應用的升壓方案，支持升壓5V 9V 12V 15V 20V
NO.4 H6801芯片優勢

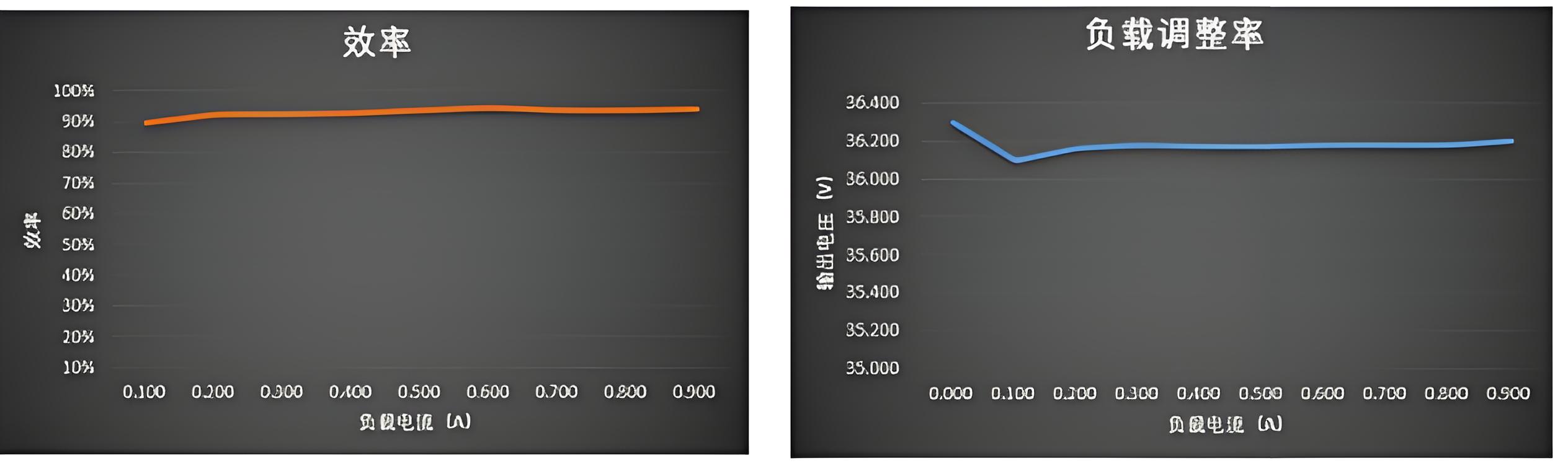

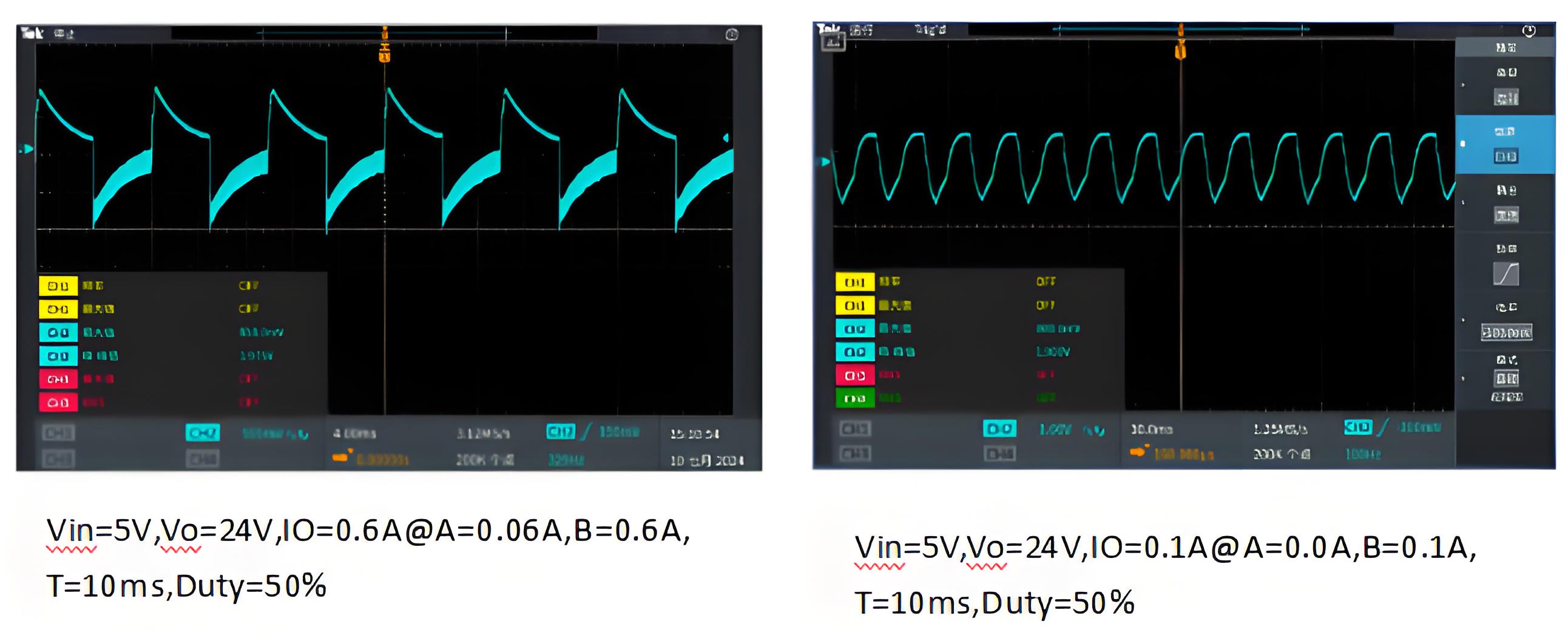

VIN=12V,VO=36V,IO=0.9A, @TA=25℃，效率在90%以上，負載調整率優異 H6801環路穩定，動態響應優異，能夠迅速適應變化的工作負載，確保高效穩定的性能輸出。
NO.5 升壓芯片H6801+PD協議芯片+充電管理芯片組合搭配的作用
PD協議芯片可以識別設備充電協議與需求，會按照PD標準動態協商輸出電壓電流，適配多種設備充電要求。
充電管理芯片可以實時監控電池電壓、電流、溫度等參數，通過智能調控確保充電過程安全高效，防止過充、過流和過熱風險。
升壓芯片H6801可提升輸入電壓至設備所需充電電壓，解決低電壓電源適配問題，拓展充電場景兼容性。
該充電組合支持PD和QC取電，兼容USB PD3.0規范，并向下支持USB PD2.0，支持QC3.0和QC2.0，支持PD。
|
