H4012 30V24V降壓12V5V3.3V3.5A同步整流降壓芯片 Buck-DCDC 100%占空比

ID:1146359 · 發表于 2025-4-29 08:45

同步整流是一種通過主動控制功率MOSFET代替?zhèn)鹘y(tǒng)整流二極管，以降低導通損耗、提升電源效率的整流技術。其工作過程如下：

二、工作過程（以Buck電路為例）

‌開關導通階段‌

主開關管（Q1）導通時，輸入電壓通過電感和負載形成回路，電感儲能。此時同步整流MOSFET（Q2）處于關斷狀態，避免短路。

‌開關關斷階段‌

主開關管關斷后，電感電流需續流。同步整流控制電路主動開啟Q2，利用其低導通電阻形成續流通路，替代二極管的自發續流，顯著降低壓降損耗。

‌零壓開通與同步時序‌

通過相位同步設計（如變壓器副邊驅動或獨立控制信號），使MOSFET在電壓過零時開啟，避免體二極管先導通造成的額外損耗，實現高效能量轉換。

產品描述

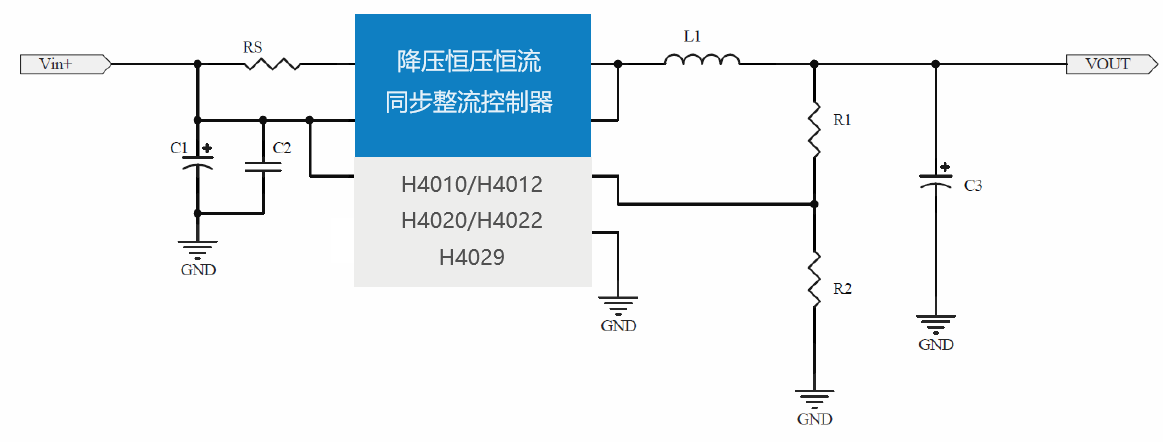

H4012是一種內置30V耐壓MOS，并且能夠實現精確恒壓以及恒流的同步降壓型 DC-DC 轉換器；支持 3.5A 持續輸出電流輸出電壓可調，最大可支持 100%占空比；通過調節 FB 端口的分壓電阻，可以輸出 2.5V到 24V 的穩定電壓。H4012 具有優秀的恒壓/恒流 (CC/CV)特性。 H4012 采用高端電流模式的環路控制原理，實現了快速的動態響應。 H4012 工作開關頻率為 170kHz，具有良好的 EMI 特性。 H4012 不僅可實現降壓電源管理方案，還可以與 QC2.0/ QC3.0 識別芯片構成快速充電電源管理方案。 H4012采用ESOP-8 封裝，芯片底部設計有功率散熱焊盤與SW管腳連接，可以有效的幫助芯片散熱。

產品特征 l

內置30V MOS l

輸入范圍4.5V-27V l

內置38mΩ High-side PMOS l

內置22mΩ Low-side NMOS l

可支持3.5A持續輸出電流 l

可支持100%占空比 l

輸出電壓電流可設（2.5V-24V） l

恒流精度 ±8% l

恒壓精度 ±3% l

170KHz固定開關頻率 l

短路保護(SCP)，過熱保護（OTP），欠壓保護（UVLO） l
