1KHz正弦波輸出頂部被削

ID:76027 · 發表于 2025-5-3 08:59

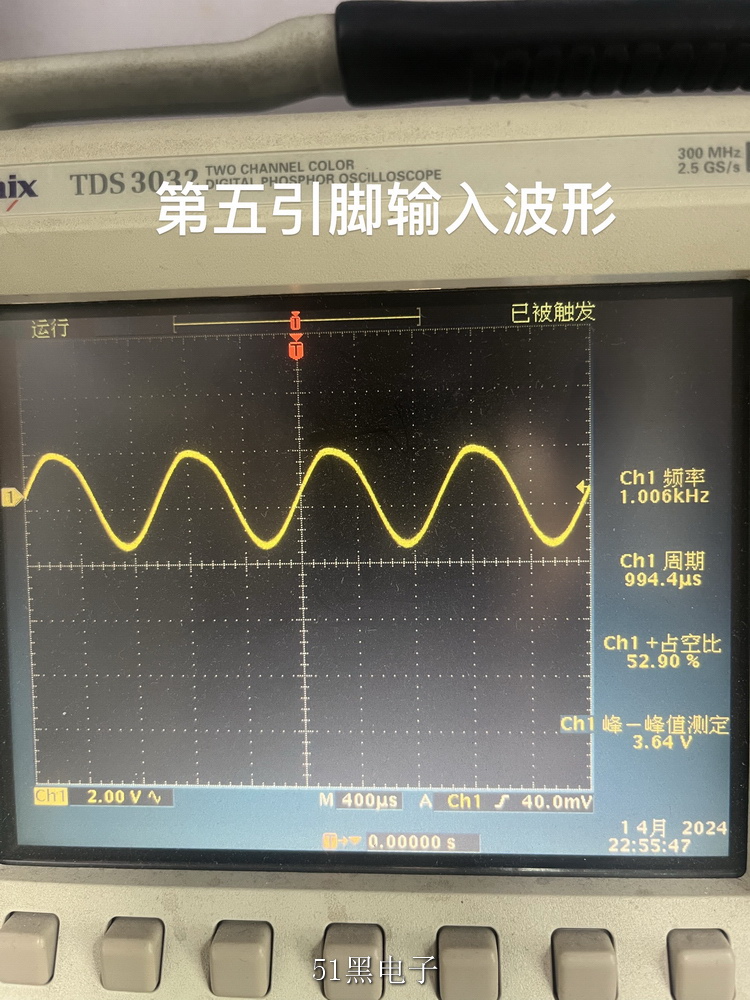

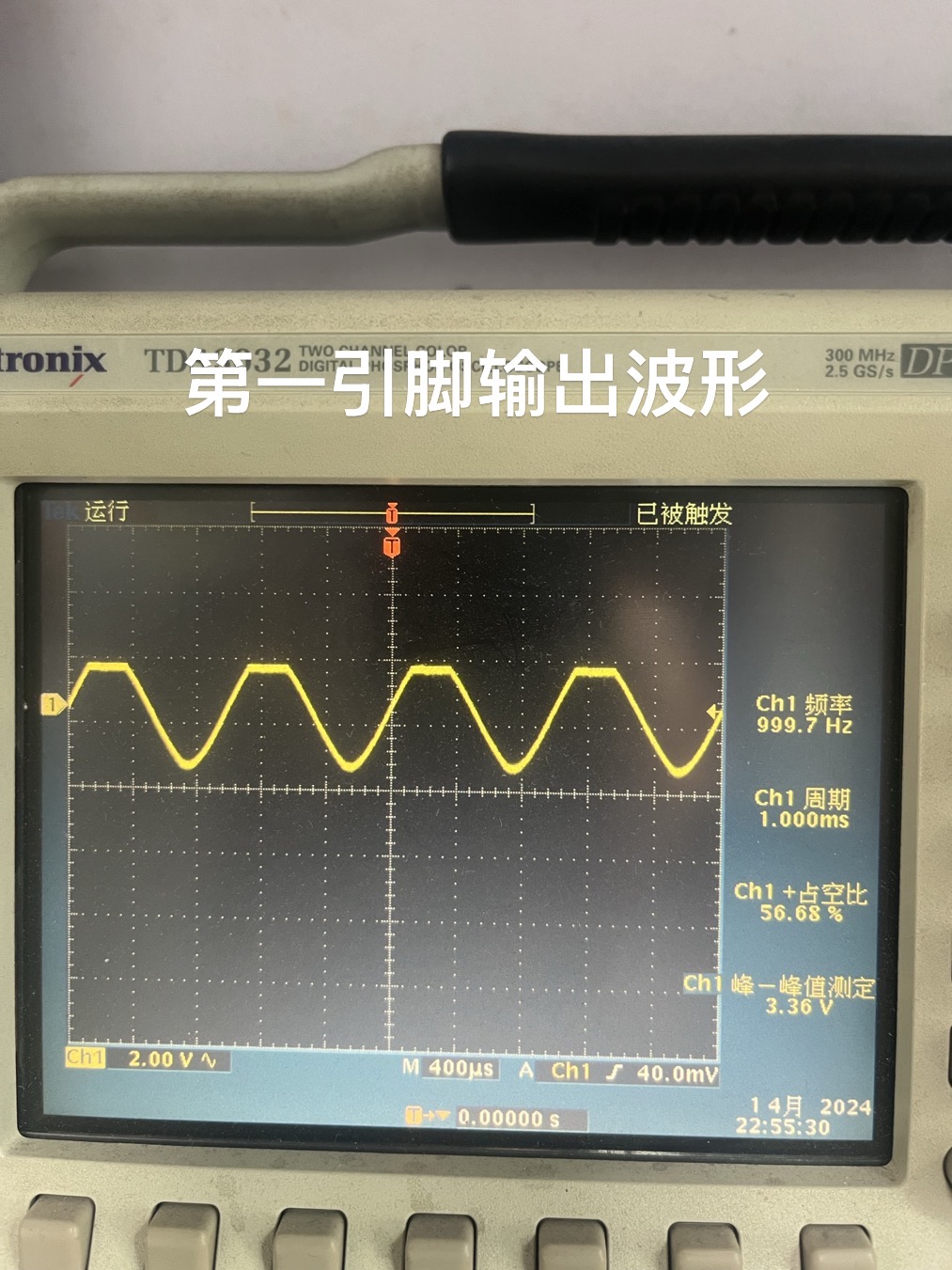

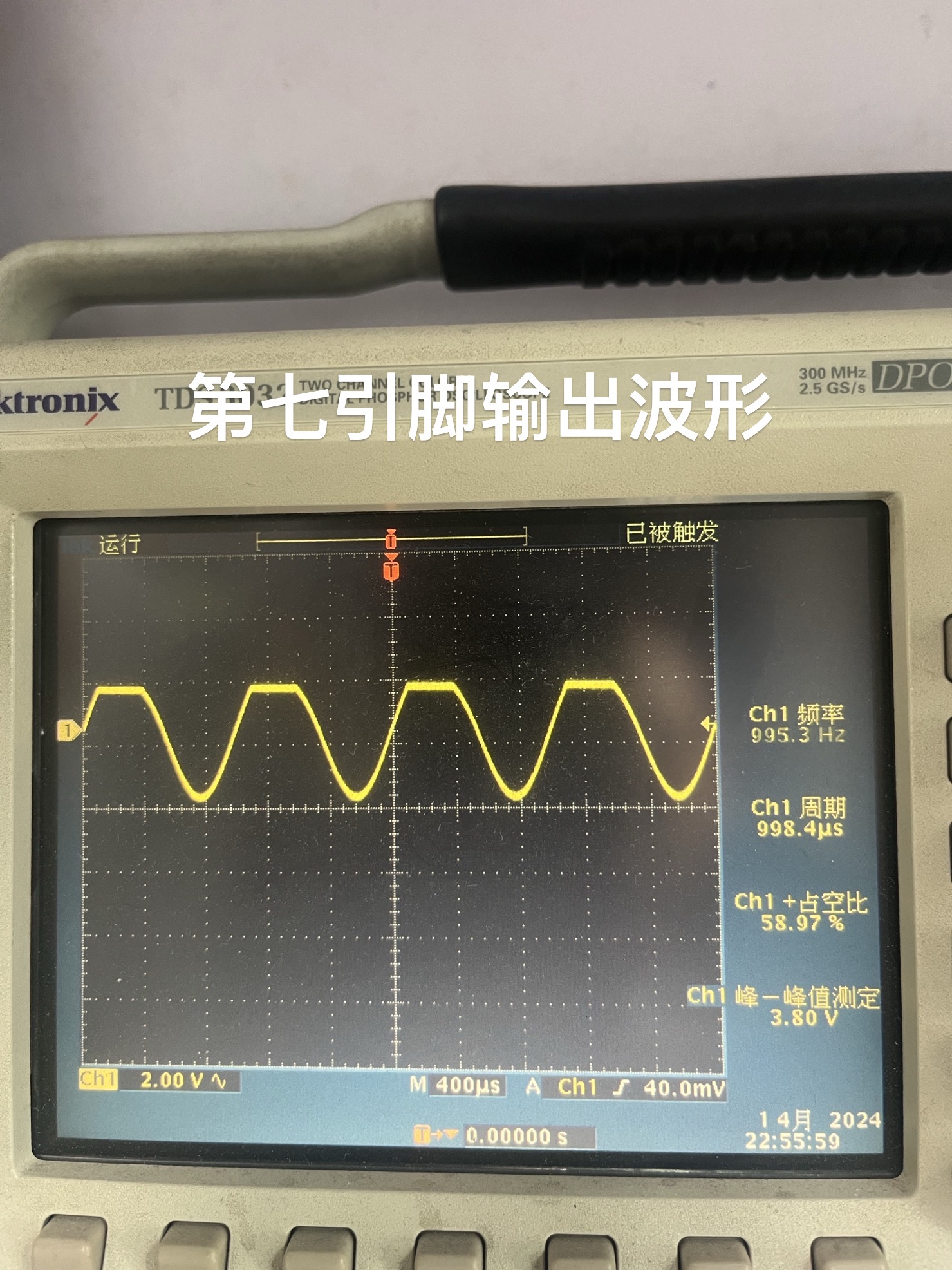

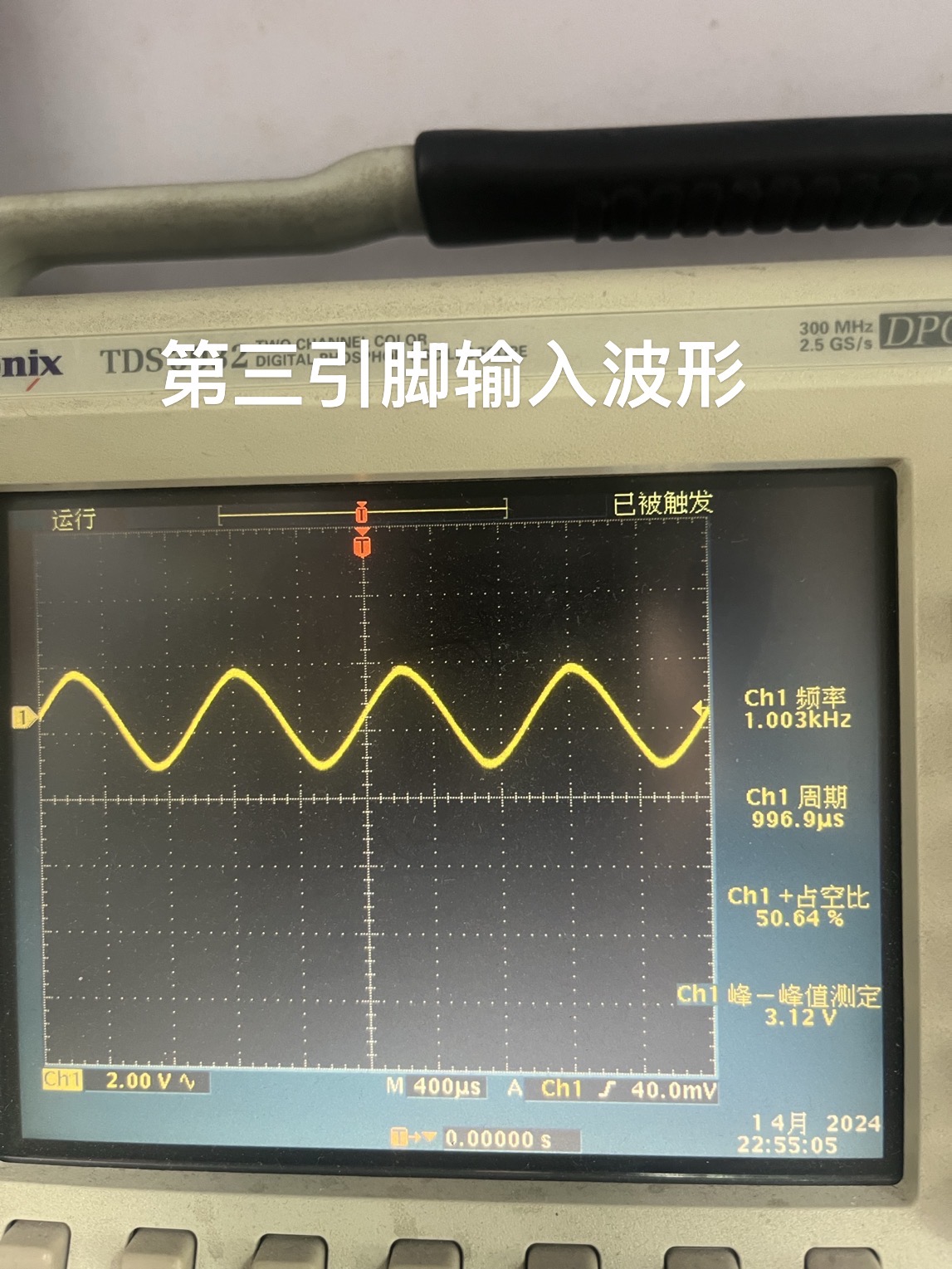

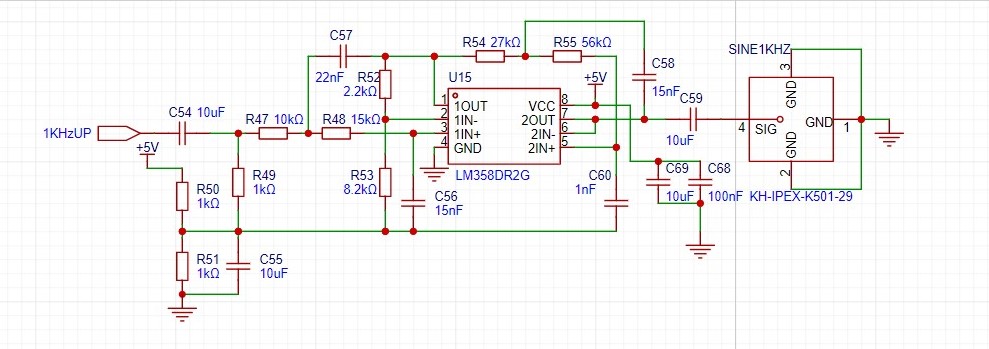

用LM358組成的1KHz正弦波緩沖器，輸出被削頂，大佬們幫忙看看，是什么問題。

ID:401564 · 發表于 2025-5-3 18:10

LM358最大輸出電壓是 +V-1.5V,在5V工作電壓,最大輸出電壓只有3.5V,削頂是正常的

ID:879809 · 發表于 2025-5-3 19:25

5V供電的358最高輸出電壓3.5V，你的358已經超額完成任務了。

ID:1034262 · 發表于 2025-5-4 13:09

因為輸出幅度過大，削波了。
5V工作時，LM358輸出幅度為0~3.5V。

ID:76027 · 發表于 2025-5-4 14:16

感謝二位大佬的解惑。

ID:76027 · 發表于 2025-5-4 15:19

coody_sz 發表于 2025-5-4 13:09
因為輸出幅度過大，削波了。
5V工作時，LM358輸出幅度為0~3.5V。

請教一下，如何做到降低輸出幅度。

ID:1130698 · 發表于 2025-5-4 21:50

可以啥都不動，直接換LMV358，RIRO的
