求問一個開源電路電容問題

ID:100982 · 發表于 2025-5-3 11:21

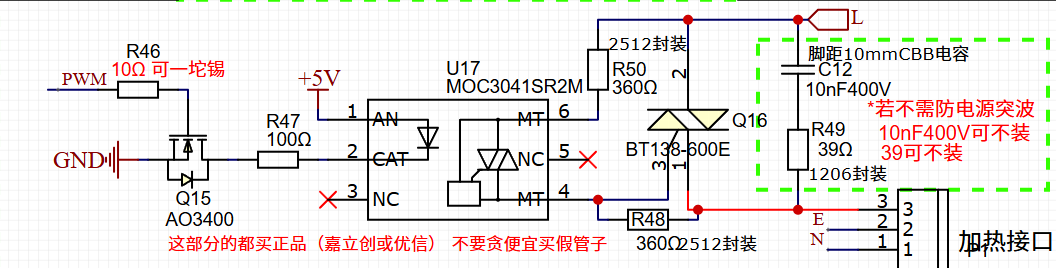

這個里面c12和r49構成的電路，l為交流電，不是不受可控硅控制了？

ID:1109793 · 發表于 2025-5-3 16:57

是啊，當然不受控制。但是電流很小，對于較大負載是忽略的。但是很小的負載，比如一個發光管，就會亮。

ID:879809 · 發表于 2025-5-3 19:33

吸收感性負載尖峰的，C12耐壓太低了，應該用250V的X電容。

ID:332444 · 發表于 2025-5-4 10:35

要是我就不會選擇這樣電路，也不會設計這樣電路，單片機直接驅動光偶即可，就如同驅動LED一樣道理，也不會用雙向可控硅，以及觸發管。

ID:469589 · 發表于 2025-5-9 09:02

C12是必要的，R39可以更小，例如到10以下，但是建議不要取消。

ID:491875 · 發表于 2025-5-9 13:59

對于加熱器這樣的電阻性負載，這兩個元件都不需要（感性負載需要）

ID:418898 · 發表于 2025-5-9 15:38

這個電路有問題的，C12與R49不能這么用，電容通過交流阻礙直流，R49還那么小，輸出不受控制。如果真要防止電源突變，可以考慮并聯壓敏電阻。

ID:1148735 · 發表于 2025-5-19 11:54

不裝RC吸收電路容易炸機哦，C12的CBB電容可以換成國瓷電容的防嘯叫、可替代cbb貼片電容器
