實驗一 數碼管顯示
一、實驗內容
在 4 位數碼管上精確地顯示時間的分鐘秒信息，并且能夠每秒自動更新顯示內容，以實時反映時間的流逝。通過外部開關的閉合動作，將系統切換至時間設置模式。在此模式下，借助不同的開關操作，實現對當前時間的加 1 和減 1 調整，從而完成時間的設置功能
二、方案設計

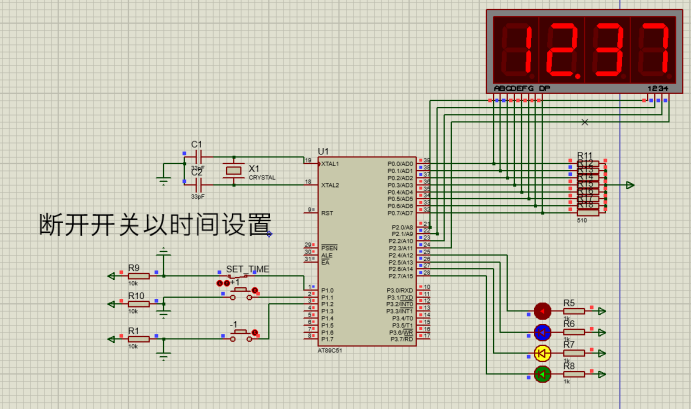

（一）硬件設計
選用 AT89C51 單片機作為核心控制單元，充分利用其豐富的內部資源與強大的控制能力。
對于 4 位數碼管，采用共陽極連接方式，通過單片機的 P0 口連接數碼管的段選線，以實現對數碼管各段顯示內容的精確控制；利用 P2 口作為位選控制端口，精準地控制每個數碼管的顯示與否，確保時間信息能夠準確無誤地在相應數碼管上顯示。
將時間設置開關分別連接至單片機的 P1.0（斷開開關以時間設置），P1.1（用于加 1 操作）和 P1.2（用于減 1 操作）引腳，通過對這些引腳電平狀態的監測，及時捕捉開關動作，進而觸發相應的時間設置處理程序。

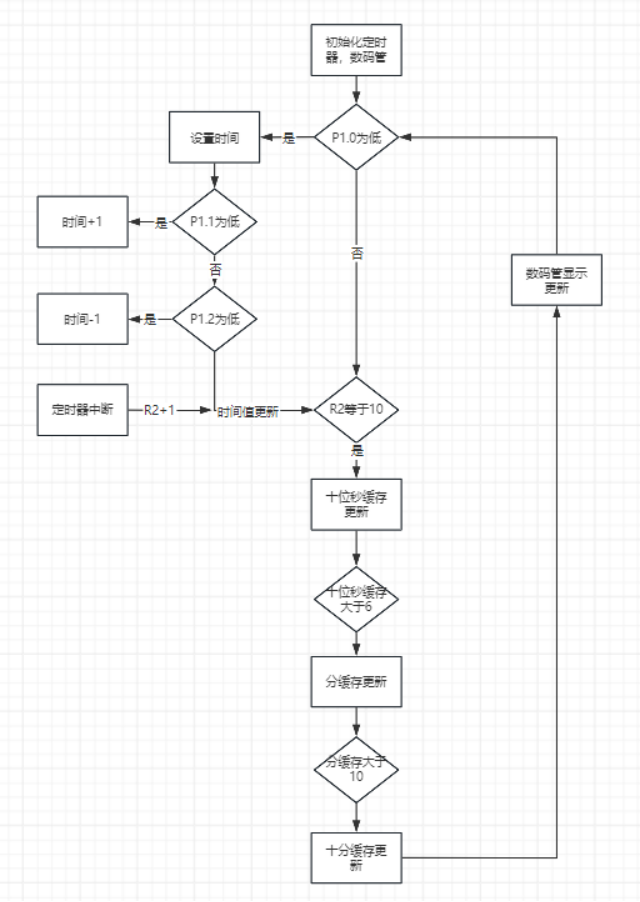

（二）軟件設計
單片機定時器經初始化設定，以產生周期為 10ms 的中斷信號。在中斷服務程序內，設有一計數變量，每次中斷發生時，該變量自動累加。當累計次數達 100 時，此即表示已歷經 1 秒時長，此刻便對寄存器 R2 予以更新，作為時間更新的關鍵依據。在主程序循環中，持續監測 R2 值。一旦 R2 大于 10，意味著秒數個位已達進位條件，隨即對十位秒緩存值進行更新。同時，系統依照相同邏輯，依次對十位秒、分、十位分的緩存值展開判斷與更新操作。例如，當秒數累滿 60，分鐘緩存值遞增；分鐘累滿 60，則十位分鐘緩存值相應改變，以此確保時間數據的準確推進與更新。對于按鍵控制，當讀取到P1.0呈現低電平時，立即暫停定時器運行，P1.1,P1.2用于更新時間。
|
-
-
-
-
c51.zip
2025-5-17 11:18 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
44.52 KB, 下載次數: 0, 下載積分: 黑幣 -5
代碼
-
-
fz.zip
2025-5-17 11:18 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
42.17 KB, 下載次數: 0, 下載積分: 黑幣 -5
PROTEUS仿真
