繼電器導通指示電路設計

ID:709761 · 發表于 2025-5-24 14:36

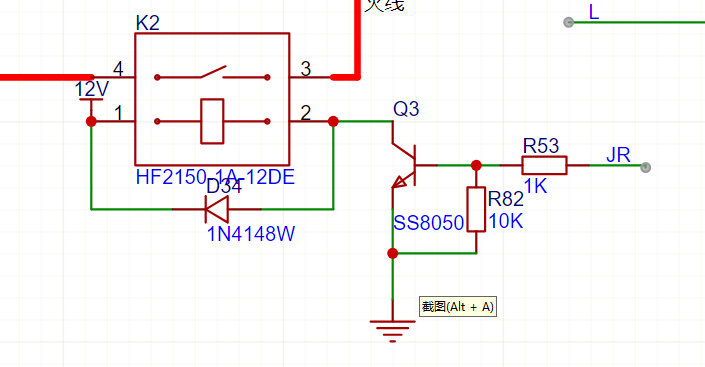

LED加在什么位置，能準確的反應繼電器線圈導通

ID:1109793 · 發表于 2025-5-24 15:00

線圈導通？你的意思是怕線圈斷路了？

ID:404160 · 發表于 2025-5-24 15:02

并聯在繼電器的驅動線圈兩端（1，2腳），前提是繼電器沒有故障

ID:88256 · 發表于 2025-5-24 15:28

1：繼電器線圈很少燒壞的，沒有必要費盡心思去增加這種指示，一般都是在繼電器線圈兩端并聯一個指示電路（電阻串聯LED）；
2：非要增加這種指示，唯一的辦法就是把指示電路串聯進繼電器線圈中去（指示電路是電阻和LED并聯，具體電路和取值得看繼電器的工作電流等），并且因為串聯了一個指示電路，為了繼電器能可靠吸合，繼電器的12V供電要提高一點電壓用于補償；
3：在繼電器的4腳上對零線接一個指示電路，這樣繼電器線圈燒壞或者觸頭燒壞都能指示，而且不論是哪種壞，都是不需要判斷的，直接換繼電器即可。

ID:879809 · 發表于 2025-5-24 16:01

3腳和4腳之間。

ID:76027 · 發表于 2025-5-24 16:53

加在三極管集電極。

ID:69038 · 發表于 2025-5-24 17:30

LED串電阻，并在D34邊上就行了

ID:857072 · 發表于 2025-5-24 17:38

我見過的電路里面都是串個限流電阻一起并在線圈上

ID:227393 · 發表于 2025-5-24 21:45

led電流小，串聯在線圈中間繼電器不會工作了

ID:227393 · 發表于 2025-5-24 21:47

唯一方法是檢測線圈電流來判斷線圈好壞

ID:420836 · 發表于 2025-5-26 05:00

Q3集電極和線圈2腳之間。
