關于燒錄代碼時時一直提示在檢測單片機的問題求助

ID:1151554 · 發表于 2025-5-25 00:33

問題是每次使用CH340版USB轉TTL模塊（以下簡稱為CH340模塊），通過TXD、RXD、GND三根連接線，將本人自己設計的51單片機板子與電腦連接時，模塊上的RXD指示燈就會常亮，而且是只要接上RXD跟GND兩根線，模塊上面的CH340模塊RXD指示燈就會亮，此時如果再給CH340模塊連接上5V電壓，RXD燈就暗了。
   一般來說，連接上電腦，在沒有燒錄代碼或進行其他操作時，是只有CH340模塊上的電源指示燈亮起的。而在出現CH340模塊上RXD燈常亮的情況下是根本燒不了代碼的，一直提示找不到單片機。而我這塊板子上面集成了一顆51單片機芯片，和一顆用于進行rs485通訊的sp3485芯片，一開始以為是rs485通訊模塊的問題，后來發現即使是最簡單的燒錄電路，也會出現這種情況。
   目前尚不清楚是什么原因，也不清楚單片機板子通過CH340模塊與電腦連接時，CH340模塊上的RXD燈常亮意味著什么，是出什么問題了。以下是我個人板子設計的電路圖，以及出問題時的具體圖片，還望各位能看到這篇帖子的各位網友不吝賜教

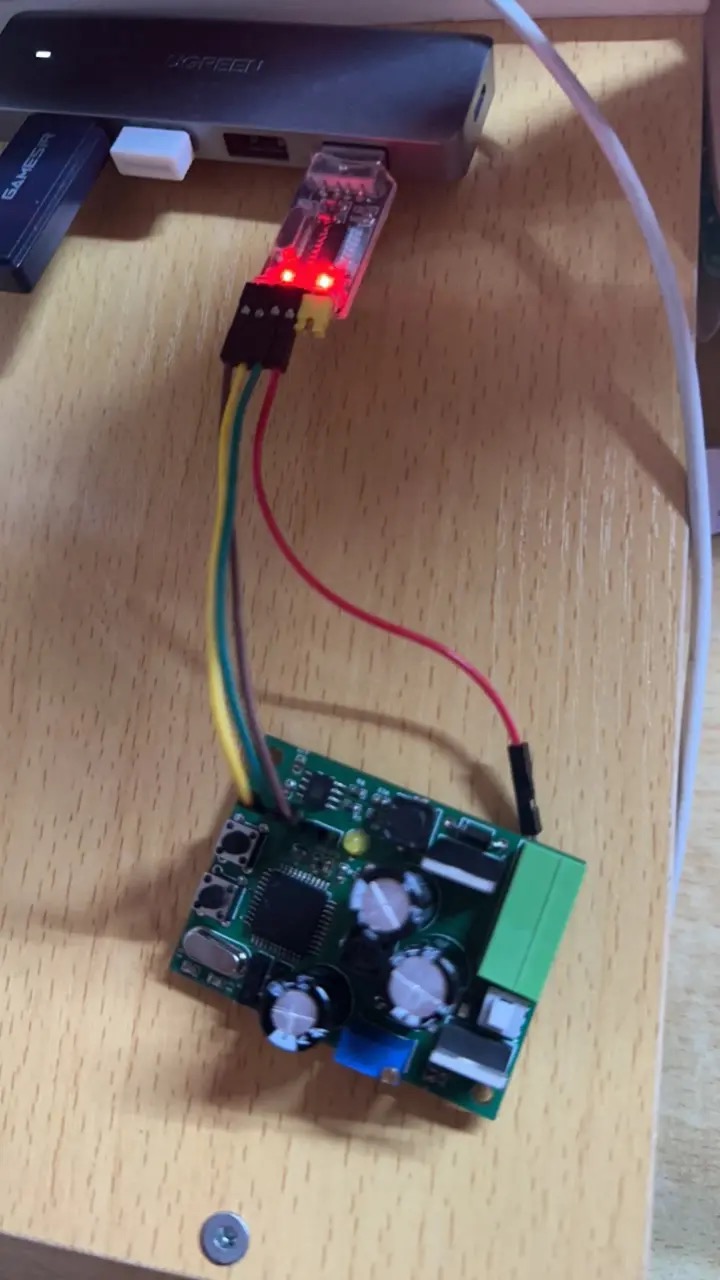

圖1 這是板子與電腦連接時的場景，圖中模塊上有兩顆指示燈常亮，其中一顆就是RXD指示燈，此時僅僅只是插上連接，并沒有進行任何操作。

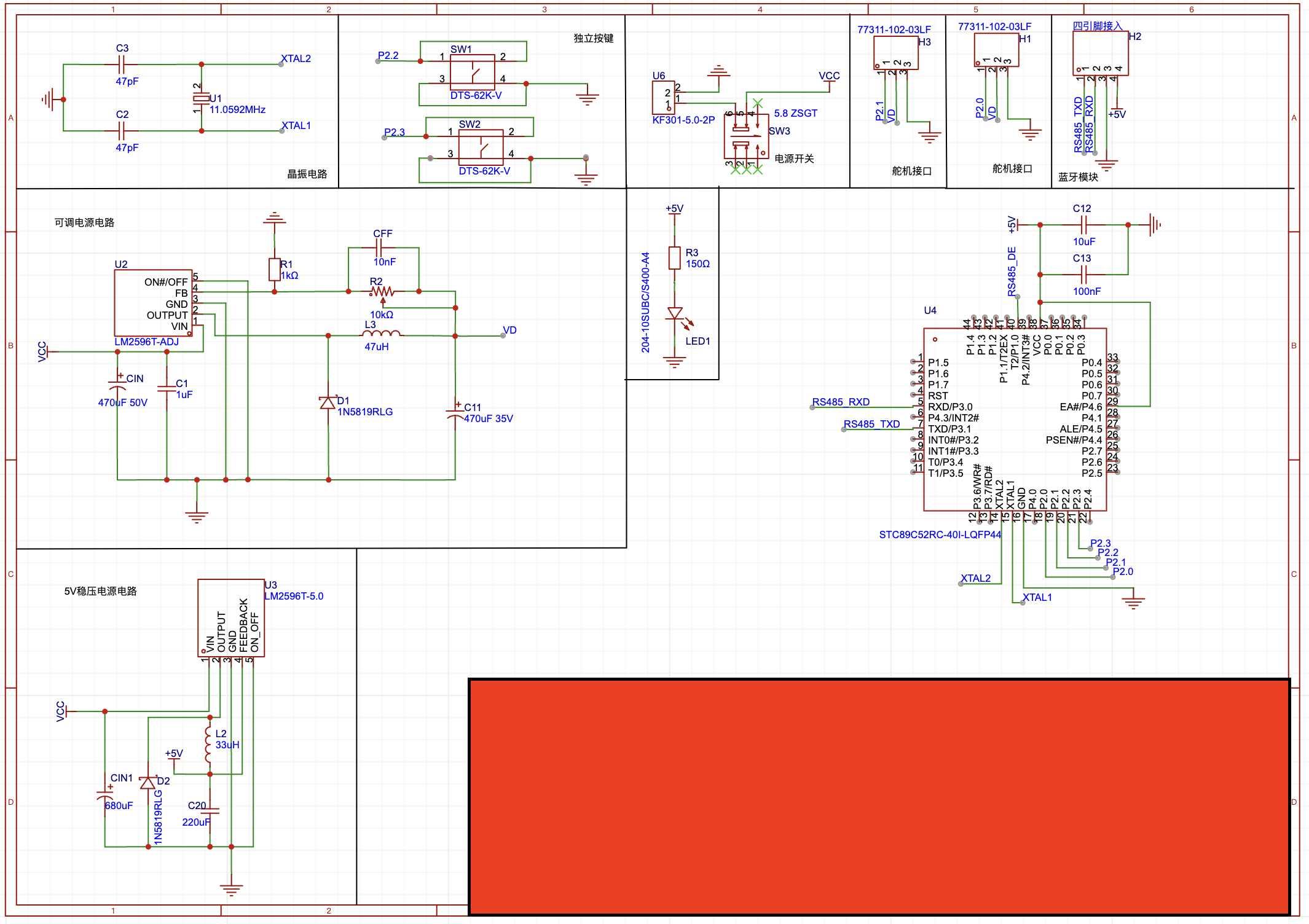

圖2 板子的主體電路圖

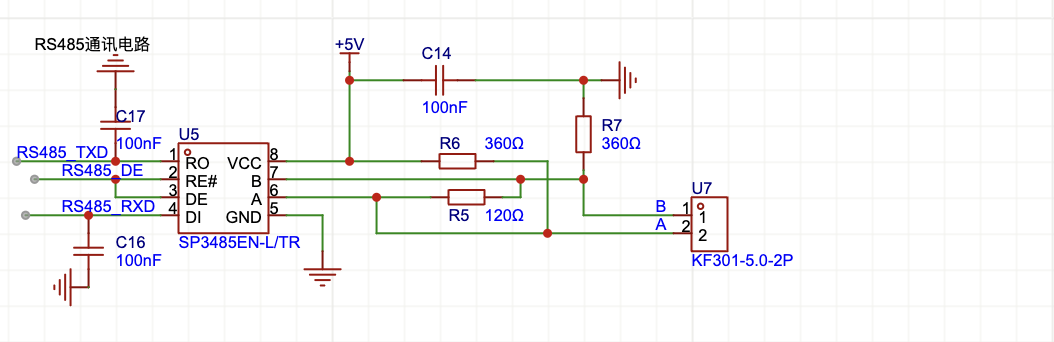

圖3 板子上的RS485通訊模塊的電路圖

ID:1133081 · 發表于 2025-5-25 07:02

用CH340下載器燒錄STC89C52只要連通TXD、RXD、GND、VCC即可，正常情況下下載指示燈閃爍，下載指示燈常亮代表外電路低阻。
1.確認TXD、RXD正確連接
2.確認被測MCU的P3.0、P3.1沒有外接其它電路（高阻狀態電路不受限）
3.確認下載時正確選擇芯片型號和stc-isp硬件選項使用默認項
4.確認下載時冷啟動（先點擊【下載/編程】后上電）

ID:878061 · 發表于 2025-5-25 07:35

由于485芯片是半雙工，而且通信方向受RS485_DE信號影響，所以RS485_RX或RS485_TX在某個方向時保持不變，而單片機下載需要全雙工通信受到485影響，所以單片機下載時需要斷開485芯片和單片機的連接才能成功

ID:866313 · 發表于 2025-5-25 09:51

問了一下ChatGPT，AI的回復如附件所示

ID:401564 · 發表于 2025-5-26 17:48

STC89c52要冷啟動下載,老問題了,加個開關斷電,下載的時候斷電就可以了

ID:1110477 · 發表于 2025-5-27 03:20

我每次下載的時候都不接5V正電

ID:1023753 · 發表于 2025-5-27 15:21

下載口最好不要接其他的電路，這個芯片下載需要冷啟動，直接用stc的下載器自動斷電更方便
