在某個寶上面買了一個電源模塊，尖峰比較大

ID:1109793 · 發表于 2025-6-3 11:34

12V的用XL1509降到5V，結果CPU頻繁復位。
增加電感啥的沒用
看尖峰頻率是模塊的頻率
要在5V和12V端都用瞬態二極管，用多少V的比較好？

ID:807591 · 發表于 2025-6-3 12:03

輸入電容加大到470uf以上

ID:344848 · 發表于 2025-6-3 12:57

10V和24V

ID:1034262 · 發表于 2025-6-3 13:43

尖峰是因為輸出濾波電容的ESR大，改用低ESR的電容就OK了。

ID:1109793 · 發表于 2025-6-3 13:44

szb314 發表于 2025-6-3 12:03
輸入電容加大到470uf以上

你說的是XL1509的輸入？就是12V的電容？我用的是1000的，還嘗試并聯了一個1000的，不行
輸出是470的，兩個，并嘗試了增加到4個。不行。
芯片旁邊的104，嘗試換了一個10U的鉭電容，沒用
還在12V的兩條線上各串聯了一個470uH的電感，沒用。
瞬態二極管，沒用過，手上沒有，也不知道用啥型號的。

ID:1109793 · 發表于 2025-6-3 13:54

coody_sz 發表于 2025-6-3 13:43
尖峰是因為輸出濾波電容的ESR大，改用低ESR的電容就OK了。

ESR啥意思？模塊上用的固態電容
我用的綠色金字的，還嘗試了鉭電容。都不行。

ID:1109793 · 發表于 2025-6-3 15:32

donglw 發表于 2025-6-3 12:57
10V和24V

從示波器上看，幅度也沒有那么高啊
10V，那還能管用嗎？

ID:499479 · 發表于 2025-6-3 15:49

建議把你的原理圖和走線都貼出來，這樣大家才方便分析，另外芯片規格書都有參考電路，建議選型直接照抄

ID:28752 · 發表于 2025-6-3 16:07

沒線路圖,沒實物圖,盲猜...,既然有示波器,應該是好解決,高頻紋波的話,在回路里對地104該是可以的...不過104的位置很關鍵,連上示波器,自己試試...

ID:1109793 · 發表于 2025-6-3 16:15

123000.。發表于 2025-6-3 15:49
建議把你的原理圖和走線都貼出來，這樣大家才方便分析，另外芯片規格書都有參考電路，建議選型直接照抄

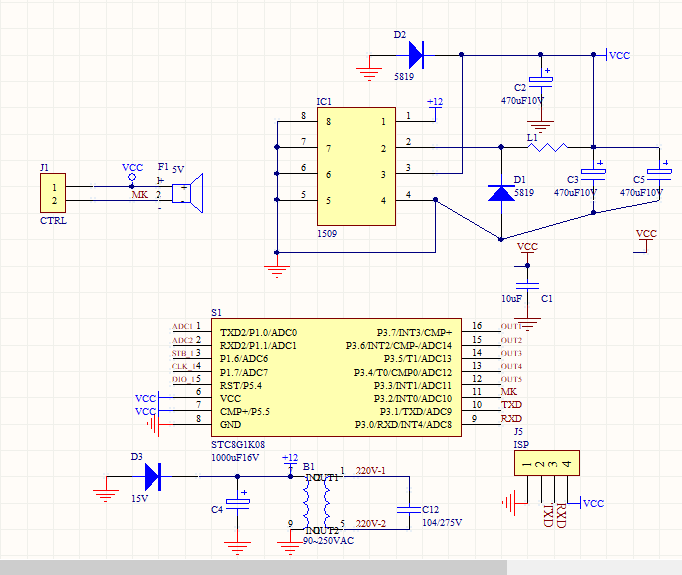

CPU是STC8G1K08

ID:1109793 · 發表于 2025-6-3 16:16

測試就只通電，繼電器沒有負載。嘗試改動一些分支的接地點，沒有用。

ID:1073939 · 發表于 2025-6-3 16:31

mcu電流不大，沒必要用dcdc,應使用LDO。

ID:807591 · 發表于 2025-6-3 16:35

輸入470uf 電解，應該可以了，輸出 100uf 用固態電容，不需要太大，，1509 FB腳走線要盡量短，電感按官方的即可，，STC VCC 對GND 加一個0.1uf 電容,,,, PCB走線也是比較重要的

ID:1109793 · 發表于 2025-6-3 16:46

ydatou 發表于 2025-6-3 16:31
mcu電流不大，沒必要用dcdc,應使用LDO。

通過串口連接一個5寸屏，背光電流挺大的

ID:1109793 · 發表于 2025-6-3 16:50

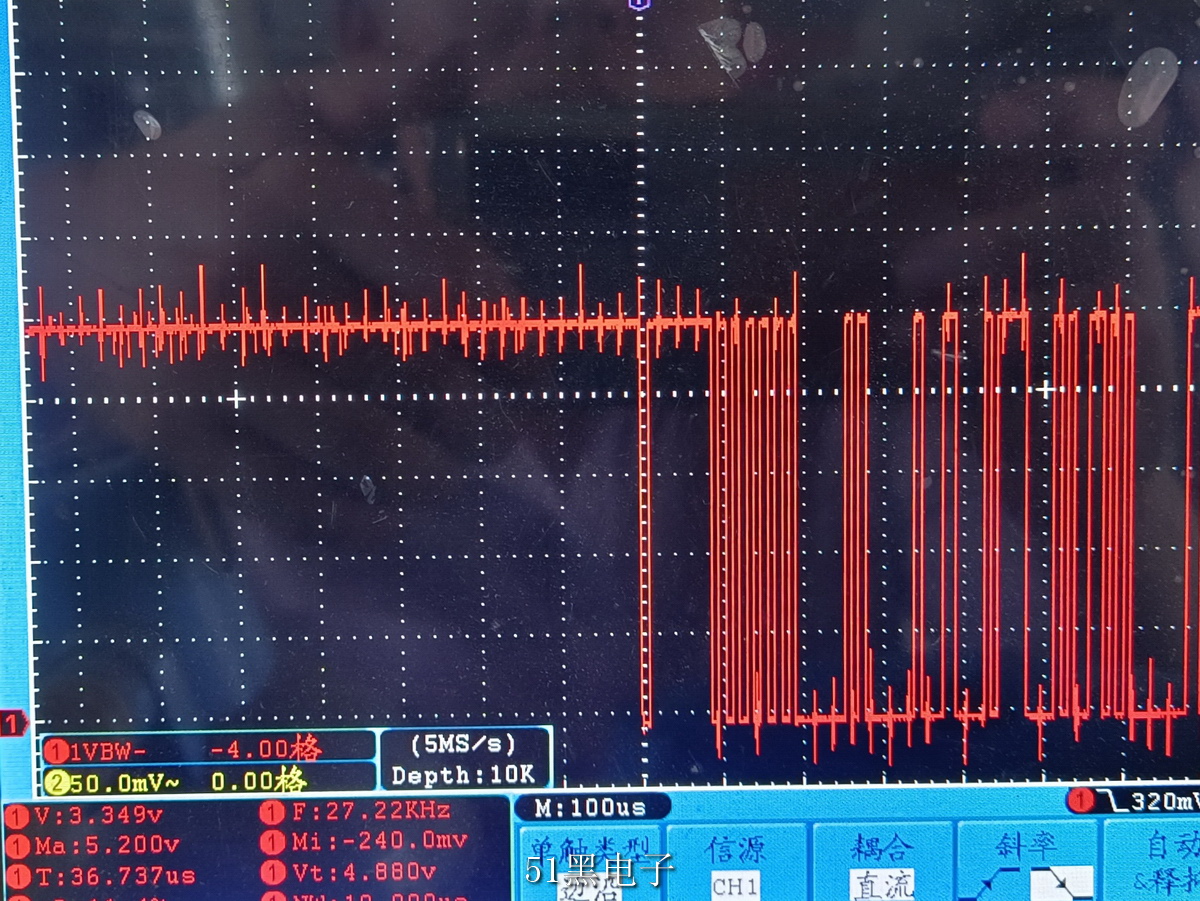

這是串口TX端的信號，可以看到電源文波非常大，測量5V端，文波一樣的，非常多的很尖的脈沖
剛在芯片腳邊上并聯了一個4.7V的穩壓管，比較熱，說明已經在工作了，但是問題一樣存在。
是否考慮對CPU使用一個LDO單獨弄到比如3.3V能解決問題？
問題是一樣的電壓供給顯示屏模塊卻是很穩定的。

ID:195666 · 發表于 2025-6-3 16:56

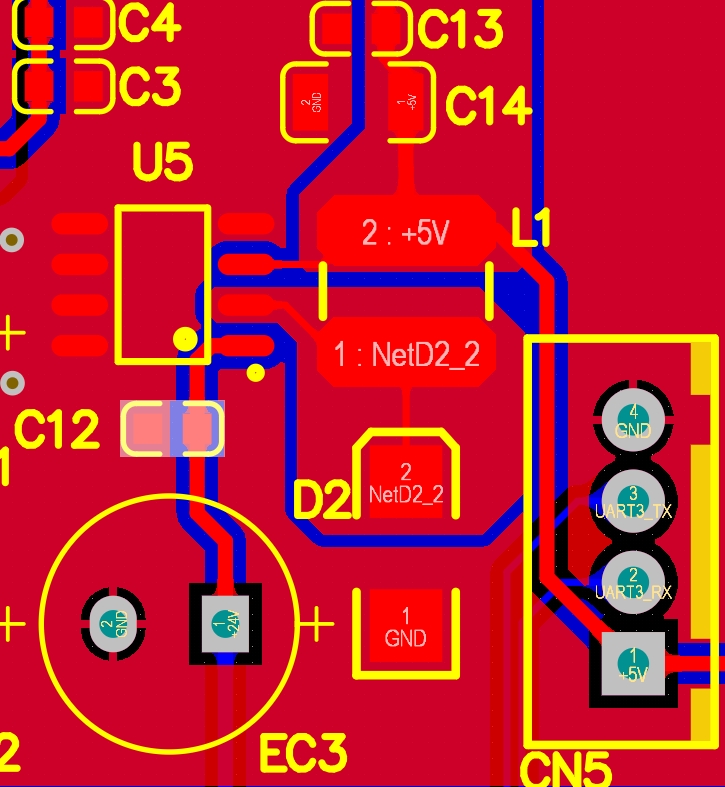

1509 FB的走線太長了。另外某一個寶上的1509用過一次，文波大，換某商城的后就好了。

ID:1073939 · 發表于 2025-6-3 17:08

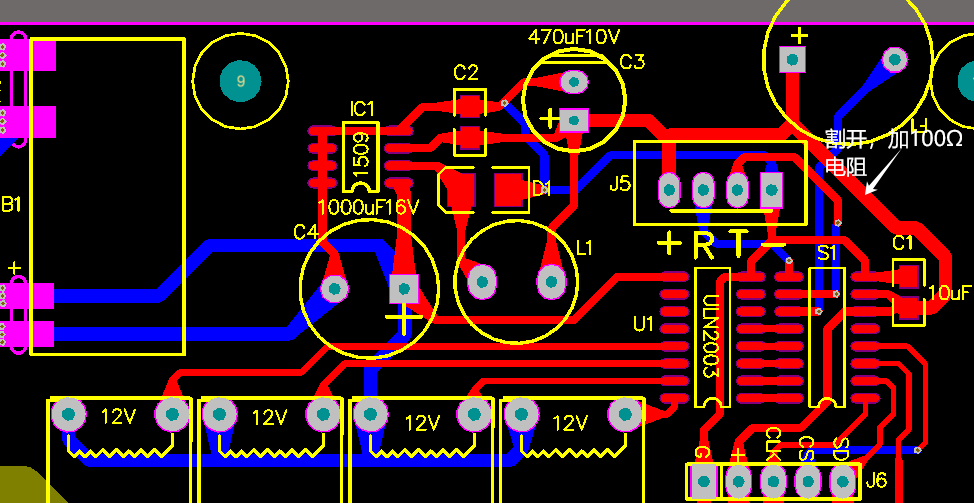

先要確定是不是紋波大造成的。加上π形濾波試試有否改善。

ID:1073939 · 發表于 2025-6-3 17:22

我用過XL1509。多加幾個0.1uF的電流

ID:1109793 · 發表于 2025-6-3 17:50

06123 發表于 2025-6-3 16:56
1509 FB的走線太長了。另外某一個寶上的1509用過一次，文波大，換某商城的后就好了。

看波形里面的文波，頻率并不是1509的，我看了，1509的輸出很平穩，頻率150K
文波拉長后觀察頻率約為三分之一，就是40幾K左右，應該是模塊的工作頻率了。

ID:1109793 · 發表于 2025-6-3 17:54

ydatou 發表于 2025-6-3 17:08
先要確定是不是紋波大造成的。加上π形濾波試試有否改善。

各種濾波都測試了，不行
我通過觸摸屏模塊的USB供電反向給主板供電，就非常穩定的運行。一點問題沒有。
我還換了另外一個功率小點模塊，示波器看了，那個文波小一些，但是功率不夠，需要吧顯示屏亮度調到很低才能運行，否則幾十秒后模塊就熱保護輸出瞬間丟失，瞬間又復位。導致一樣的結果。
這款是5W的，復位時間不確定，復位時電壓也沒有跌落，有時候上電幾秒鐘就復位了，有時候十幾分鐘。

ID:1109793 · 發表于 2025-6-3 18:01

ydatou 發表于 2025-6-3 17:22
我用過XL1509。多加幾個0.1uF的電流

我在另外一個用變壓器供電的板子在用同一盤上的XL1509，輸出文波雖然比之前的MC34063稍微大一點，但是沒有別的啥問題，運行還算穩定。

ID:1109793 · 發表于 2025-6-3 18:06

ydatou 發表于 2025-6-3 17:08
先要確定是不是紋波大造成的。加上π形濾波試試有否改善。

事實是這個CPU我還用在一個PWM的板子上，從示波器上看，當直流電機開始運轉時，電源上的干擾更嚴重，但是運行卻十分穩定，我也是糊涂了。

ID:1109793 · 發表于 2025-6-3 18:18

ydatou 發表于 2025-6-3 17:08
先要確定是不是紋波大造成的。加上π形濾波試試有否改善。

手頭沒有100歐，找到一個180歐姆的，放在C1的右邊那里了，沒用。

ID:1152595 · 發表于 2025-6-3 18:40

尖峰是因為輸出濾波電容的ESR大，改用低ESR的電容就OK了。

ID:883242 · 發表于 2025-6-3 20:06

ydatou 發表于 2025-6-3 16:31
mcu電流不大，沒必要用dcdc,應使用LDO。

絕對不能用LDO，LDO的動態性能非常差，瞬態響應完全跟不上，比如輸入從0瞬變到12V，輸出會有尖峰燒單片機。能不用LDO的場合千萬別用LDO，78xx、LM317這些“HDO”動態性能要好得多，至少非常穩定。

ID:883242 · 發表于 2025-6-3 20:08

xiaobendan001 發表于 2025-6-3 16:50
這是串口TX端的信號，可以看到電源文波非常大，測量5V端，文波一樣的，非常多的很尖的脈沖
剛在芯片腳邊 ...

LDO動態響應非常差，紋波的頻率范圍已經在調整率0dB以下了，毫無作用，消紋波只用電感電容這些無源器件。

ID:1109793 · 發表于 2025-6-3 20:14

Hephaestus 發表于 2025-6-3 20:06
絕對不能用LDO，LDO的動態性能非常差，瞬態響應完全跟不上，比如輸入從0瞬變到12V，輸出會有尖峰燒單片機 ...

7805的話，對于大于0.5A的負載，會非常熱，需要一個很大的散熱器，同時5W的模塊就不夠用了吧

ID:1073939 · 發表于 2025-6-4 09:18

xiaobendan001 發表于 2025-6-3 18:18
手頭沒有100歐，找到一個180歐姆的，放在C1的右邊那里了，沒用。

看來不是紋波大造成的。
多加些0.1uF電容退耦，加在uln2003、mcu、1509、屏供電等器件附近。
另外繼電器如果是控制交流非純阻類器件的話，還要加阻容吸收電路。

ID:807591 · 發表于 2025-6-4 09:50

看了你示波器圖，，感覺不是紋波導致 stc重啟，，這點強度還不夠它重啟，，先看看自己程序bug有沒有吧

ID:1109793 · 發表于 2025-6-4 10:07

xiaobendan001 發表于 2025-6-3 20:14
7805的話，對于大于0.5A的負載，會非常熱，需要一個很大的散熱器，同時5W的模塊就不夠用了吧

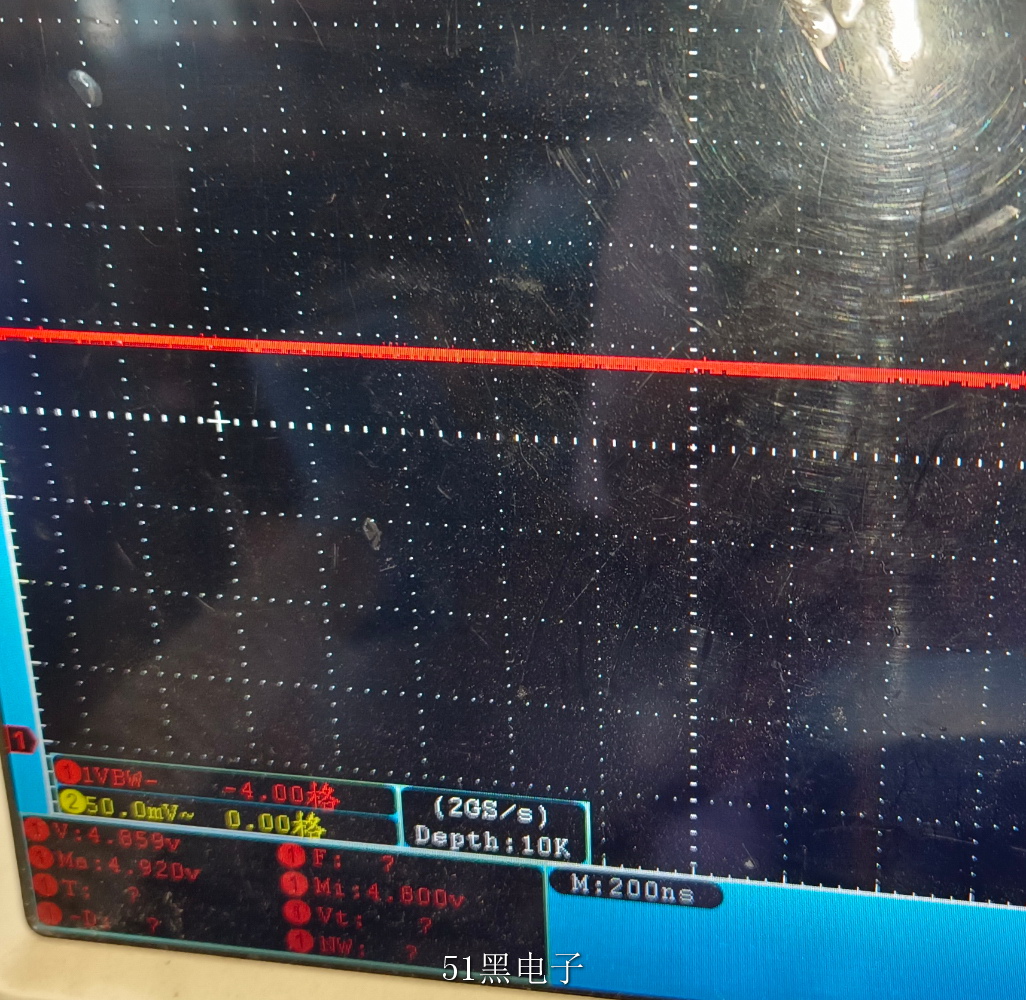

這個是那個用變壓器的板子，也是一樣的1509電路的效果，搞不定了，那個重新買個能過認證的模塊試試看了

ID:1109793 · 發表于 2025-6-4 15:10

ydatou 發表于 2025-6-4 09:18
看來不是紋波大造成的。
多加些0.1uF電容退耦，加在uln2003、mcu、1509、屏供電等器件附近。
另外繼電 ...

我拆掉2003后也一樣的

ID:1109793 · 發表于 2025-6-4 15:11

szb314 發表于 2025-6-4 09:50
看了你示波器圖，，感覺不是紋波導致 stc重啟，，這點強度還不夠它重啟，，先看看自己程序bug有沒有吧

我上面說過，那個我用了模塊的USB口反過來通過串口的供電線給CPU供電，就非常穩定，沒有任何問題，連續幾個小時都沒有出現任何問題。

ID:1109793 · 發表于 2025-6-4 15:12

szb314 發表于 2025-6-4 09:50
看了你示波器圖，，感覺不是紋波導致 stc重啟，，這點強度還不夠它重啟，，先看看自己程序bug有沒有吧

我是真沒看到過電源里面有這種情況的。

ID:57657 · 發表于 2025-6-4 16:02

CPU頻繁復位可能是供電不足、溫度異常、線路阻抗匹配有問題、數據傳輸錯誤、虛焊(開短路)有關。

ID:879809 · 發表于 2025-6-4 18:51

xiaobendan001 發表于 2025-6-3 20:14
7805的話，對于大于0.5A的負載，會非常熱，需要一個很大的散熱器，同時5W的模塊就不夠用了吧

LDO和7805發熱量是一樣的。

ID:1109793 · 發表于 2025-6-4 19:57

rundstedt 發表于 2025-6-4 18:51
LDO和7805發熱量是一樣的。

單獨從5變3.3給CPU呢？

ID:1128898 · 發表于 2025-6-5 05:43

注意零線和地線的區別

ID:879348 · 發表于 2025-6-5 09:48

如果你有示波器就知道，帶負載的時候突然斷開，差的DCDC會飆升幾V電壓

ID:1109793 · 發表于 2025-6-5 19:45

chchking 發表于 2025-6-5 05:43
注意零線和地線的區別

模塊是隔離輸出的，零線和地線是分開啊

ID:1152676 · 發表于 2025-6-5 23:22

選瞬態二極管（TVS）要結合電路正常工作電壓、耐壓等需求，按以下選： ### 12V 端 - **反向工作電壓（\(V_{RWM}\)）**：需略高于 12V 電路正常工作電壓，比如選 \(13 - 15V\) ，像 2TS13CA、2TS14CA、2TS15CA 這類適配 12V 電路的 TVS 型號可考慮。 - **鉗位電壓（\(V_C\)）**：要低于后級電路（比如連接的降壓模塊、CPU 等）能承受的最大電壓，避免過壓損壞。 - **峰值脈沖功率等**：結合可能出現的瞬態電流、脈沖能量選，確保 TVS 能扛住沖擊。比如工業環境干擾大，選功率、電流容量大些的。 ### 5V 端 - **反向工作電壓（\(V_{RWM}\)）**：略高于 5V 正常工作電壓，比如 \(5.5 - 6V\) ，像 SMF5.0A（絲印 FE ）、SMAJ5.0A（絲印 AE ）等 5V 適配型號可參考。 - **鉗位電壓（\(V_C\)）**：低于 CPU 等 5V 供電器件的最大耐受電壓，像常見 5V 供電芯片，\(V_C\) 選 7 - 8V 左右（具體看芯片手冊耐壓）。 - **其他**：若 5V 端是高速信號或對電容敏感，關注 TVS 結電容，選低結電容型號防信號畸變。實際選時，還要結合電路應用場景（比如工業、消費電子，干擾強度不同）、封裝（考慮 PCB 空間、散熱），選完建議查廠商規格書，驗證參數適配，也可小批量測試驗證防護效果。比如車規級應用，TVS 還得符合 AEC - Q101 等標準。
