原來是5V 電源型號的數碼管改成12V電源型號的數碼管,該注意哪些問題

ID:1147727 · 發表于 2025-6-26 09:56

前段時間，遇到這么個事情：原來是5V型號電源的數碼管改成12V型號電源的數碼管后，段碼一直閃爍，卻無法正常顯示。不知道是什么問題引起的，有哪些方面的問題該注意，請諸位一起討論。目前遇到這么一個問題，在原來的電路上增加了一個驅動電路，電路原理是由原來5V 電源直接驅動（共陰數碼管）改成去驅動12V 供電的（也是共陰數碼管），現在無法正常顯示，段碼管一直閃爍。以下是增加部分電路：

ID:404160 · 發表于 2025-6-26 14:06

直接改用12V，原電路器件參數按5V，用12V加上，其電流過大，引起電源保護斷電，再恢復再斷電，所以閃爍。

ID:1121801 · 發表于 2025-6-26 14:39

你這個描述搞得我有點懵,到底是
原來用5V電源驅動的板,直接改成了12V電源驅動,數碼管沒有更換
還是原來5V電源的板,現在用5V電源驅動,但換了一個需要12V驅動的數碼管.
還是原來5V電源的板,現在用12V電源驅動,數碼管也換成了12V驅動的數碼管.
沒有說清楚,不知道怎么回答.只能給幾個參考意見
有可能是更改供電電壓后,外圍電路降壓給MCU和芯片用的電壓高了,導致芯片不穩定.
也有可能是供電電壓低了,導致數碼管閃鑠.
如果是供電電壓高了,電路有保護,也會有影響.
還有看你改的電路,有沒有考慮過三極管的參數,導通與關斷的條件,是不是三極管導通后到了放大區,導致電流不穩定.

ID:996773 · 發表于 2025-6-26 16:04

遮遮掩掩的最重要的數碼管是誰驅動的，把他放出來，他的供電如何，放兩個三極管有啥好看的

ID:123036 · 發表于 2025-6-26 16:57

Q2不對勁啊，你改電壓，要用兩個三極管倒相兩次才行，不然共陰數碼管改12V得換共陽數碼管

ID:1147727 · 發表于 2025-6-26 17:21

cyi8 發表于 2025-6-26 14:39
你這個描述搞得我有點懵,到底是
原來用5V電源驅動的板,直接改成了12V電源驅動,數碼管沒有更換
還是原來5V ...

原來用的是5V 共陰數碼管，現改成12V的共陰數碼管。不知道是什么原因引起的，12V的數碼管顯示不正常

ID:1147727 · 發表于 2025-6-26 17:26

飛云居士發表于 2025-6-26 14:06
直接改用12V，原電路器件參數按5V，用12V加上，其電流過大，引起電源保護斷電，再恢復再斷電，所以閃爍。

12V 電源回路中串接了一個限流電阻220R，電流不會過大。

ID:30165 · 發表于 2025-6-26 22:31

你的描述讓人云里霧里數碼管分電壓碼？
你的意思是不是原數碼管供電是5V ，現在改用12V給原數碼管供電不能正常顯示。（數碼管還是原來的數碼管，只是供電電壓由5V變成12V

ID:1147727 · 發表于 2025-6-27 07:56

zhang32568 發表于 2025-6-26 22:31
你的描述讓人云里霧里數碼管分電壓碼？
你的意思是不是原數碼管供電是5V ，現在改用12V給原數碼管供電 ...

原來的數碼管型號：5V供電的共陰管。現在的型號是12V供電的共陰管，提供的電路圖就是12V電源電路，應該很詳細呀？

ID:1109793 · 發表于 2025-6-27 13:29

fengyun6198 發表于 2025-6-27 07:56
原來的數碼管型號：5V供電的共陰管。現在的型號是12V供電的共陰管，提供的電路圖就是12V電源電路，應該很 ...

那么段碼的驅動電路在哪兒？

ID:1147727 · 發表于 2025-6-27 15:29

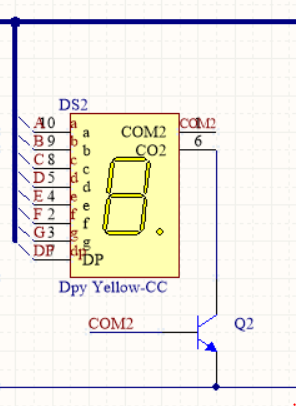

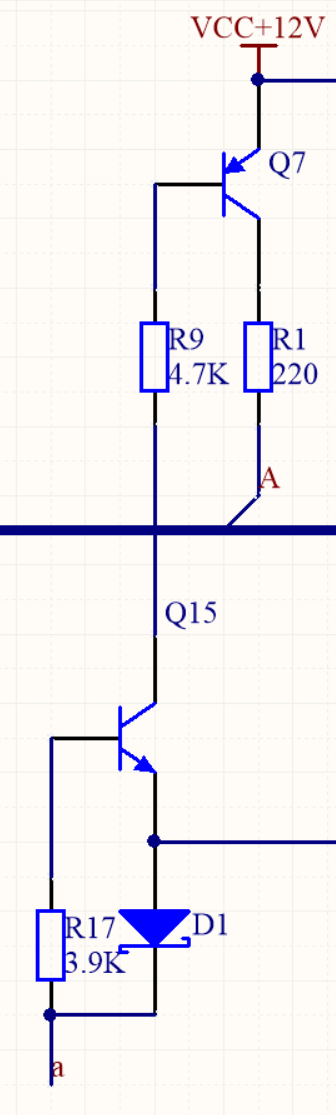

cxxx180 發表于 2025-6-26 16:57
Q2不對勁啊，你改電壓，要用兩個三極管倒相兩次才行，不然共陰數碼管改12V得換共陽數碼管

請看圖，圖中小寫(a)網絡是原來信號輸出驅動數碼管a段信號源，現用來作12V數碼管的驅動信號；大寫（A）網絡是12V電源轉換輸出給12V數碼管a段提供電源，你摞一摞，輸出信號與驅動信號是同相。

ID:1155481 · 發表于 2025-6-27 17:28

🔍 Possible Causes of the Flickering: 1. Incorrect Level Shifting / Driving Logic If you're still using 5V logic signals (e.g., from a microcontroller or TTL), they may not be able to properly switch the 12V supply through the driver circuit, especially if the driver requires a certain input voltage to turn on fully (like a transistor base or MOSFET gate). 2. Insufficient Current or Pull-down Resistance When switching higher voltages, you may need pull-down resistors or MOSFET drivers to cleanly switch the segment lines. Otherwise, the segments can float or partially turn on, causing visible flickering. 3. Driver Circuit Configuration You mentioned adding a driver circuit—if it’s a transistor or MOSFET array, make sure: The gate/base is driven properly (use resistor if needed). You are using NPN or N-MOS for low-side switching, or PNP/P-MOS for high-side switching, depending on your design. Proper current-limiting resistors are used for each segment. 4. Timing or Refresh Rate If you are using multiplexing (scanning digits one at a time), and the refresh rate is too low, it can cause flickering. Make sure the scanning happens fast enough (>60 Hz per digit) for a stable visual effect. 💡 Suggestions: Double-check your driver circuit—post a diagram if you can. Verify voltage levels going into the segment pins. Try measuring with a multimeter or oscilloscope to see if the segment pins are toggling cleanly between 0V and 12V. If using a microcontroller, consider adding a level shifter IC (like 74HCT series) between the MCU and the high-voltage side.

ID:123036 · 發表于 2025-6-28 01:02

fengyun6198 發表于 2025-6-27 15:29
請看圖，圖中小寫(a)網絡是原來信號輸出驅動數碼管a段信號源，現用來作12V數碼管的驅動信號；大寫（A）網 ...

第一張圖公共引腳也要和第二張一樣處理，極性相反。
