單片機+lcd12864萬年歷制作（大字體超炫好看）

ID:70481 · 發表于 2014-12-15 01:37

參考別人的程序?qū)懙模窒斫o大家。程序沒修整，還想加其他功能，加個測電壓的，電阻的，比如加幾個傳感器，電子羅盤什么的，希望有人能繼續把程序?qū)懴氯ィ煌晟瞥绦颍怀绦蛑杏绣e的或不足的請見諒并指出。

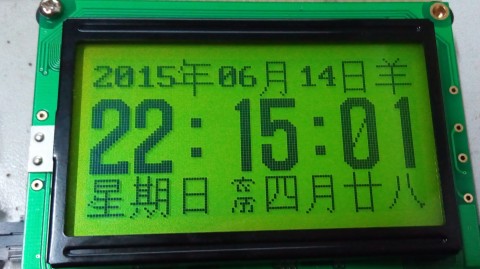

具有大字顯示時間的風格溫度實時顯示具有鬧鐘星期自動計算有農歷還有功能待完善。。。有視頻
附件中有程序和原理圖

資料.zip (194.46 KB, 下載次數: 2093)

12864萬年歷源程序原理圖 PCB.zip (3.34 MB, 下載次數: 3887)

ID:126297 · 發表于 2018-3-1 17:20

樓主是不是在發布該帖子的時候，對源程序進行了改動？在樓主提供的用Altium Designer制作的原理圖和PCB圖上，可以發出清楚地看出，單片機控制LCD12864液晶顯示器的控制線一共有6條，分別是P1.0、P1.1、P1.2，P2.5、P2.6和P2.7，但是在樓主提供的源程序里，只有對P1.0、P1.1、P1.2引腳的定義，根本沒有對P2.5、P2.6和P2.7引腳進行聲明。
請問，樓主，您發布的該12864液晶屏的時鐘，在缺少三根控制線的情況下，成功制作出來的視頻是怎么做到的？

ID:70012 · 發表于 2014-12-16 06:54

51hei有你更精彩..

ID:69553 · 發表于 2014-12-16 16:46

太棒了，51hei有你更精彩..

ID:70614 · 發表于 2014-12-17 15:28

多謝分享正在制作

ID:70653 · 發表于 2014-12-17 21:48

灰常感謝，多謝分享

ID:1 · 發表于 2014-12-20 21:40

蔣志彬發表于 2014-12-20 21:31
為什么在DS1302上使用三個電容電阻，而不使用晶振呢

那電阻是上拉電阻，電容是補償電容，32768晶振是必須的呢.

ID:71094 · 發表于 2014-12-25 15:06

不錯的貼子、借來學習啥

ID:66228 · 發表于 2014-12-31 13:43

你的代碼有錯？？為啥不顯示

ID:72611 · 發表于 2015-1-21 22:37

好漂亮，好厲害

ID:72399 · 發表于 2015-1-23 16:23

軟件不完整啊，用不了

ID:57317 · 發表于 2015-1-31 15:44

資料不錯，學習一下！

ID:73658 · 發表于 2015-2-20 16:16

想問問這幾種數字的字體是啥？

ID:74325 · 發表于 2015-3-8 11:45

太吊了。。。。。。。

ID:74355 · 發表于 2015-3-8 20:00

LZ太棒了，51hei有你更精彩..

ID:74576 · 發表于 2015-3-13 15:00

頂起來，好東西，，謝謝分享了

ID:67984 · 發表于 2015-5-10 21:14

感謝樓主的無私奉獻

ID:67984 · 發表于 2015-5-30 21:45

樓主，我用58寫的BIN，怎么溫度顯示為0，沒找到原因

ID:79561 · 發表于 2015-6-4 21:39

怎么改串行的

ID:82134 · 發表于 2015-6-14 09:45

本帖最后由 ankun11 于 2015-6-28 22:31 編輯

制作成功，改了下。

ID:82659 · 發表于 2015-6-14 21:34

樓主牛逼，大愛

ID:69536 · 發表于 2015-6-19 17:41

效果很漂亮，就是那個DS1302不知走時是否準

ID:76671 · 發表于 2015-7-1 19:06

ankun11 發表于 2015-6-14 09:45
制作成功，改了下。

我也要在做這個，可以交流一下嗎？我的單片機是89c52，樓主下載的程序有46kb，我下載不進去的？微信tang1631

ID:82134 · 發表于 2015-7-1 21:37

28674500 發表于 2015-7-1 19:06
我也要在做這個，可以交流一下嗎？我的單片機是89c52，樓主下載的程序有46kb，我下載不進去的？微信tang1 ...

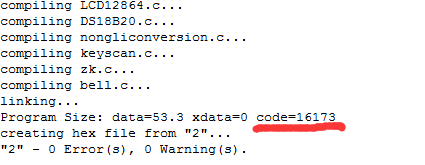

在這里看，16K.

ID:76671 · 發表于 2015-7-1 22:04

ankun11 發表于 2015-7-1 21:37
在這里看，16K.

可以把你修改后的程序發到我也郵箱嗎？812175465@qq.com

ID:76671 · 發表于 2015-7-1 22:14

ankun11 發表于 2015-7-1 21:37
在這里看，16K.

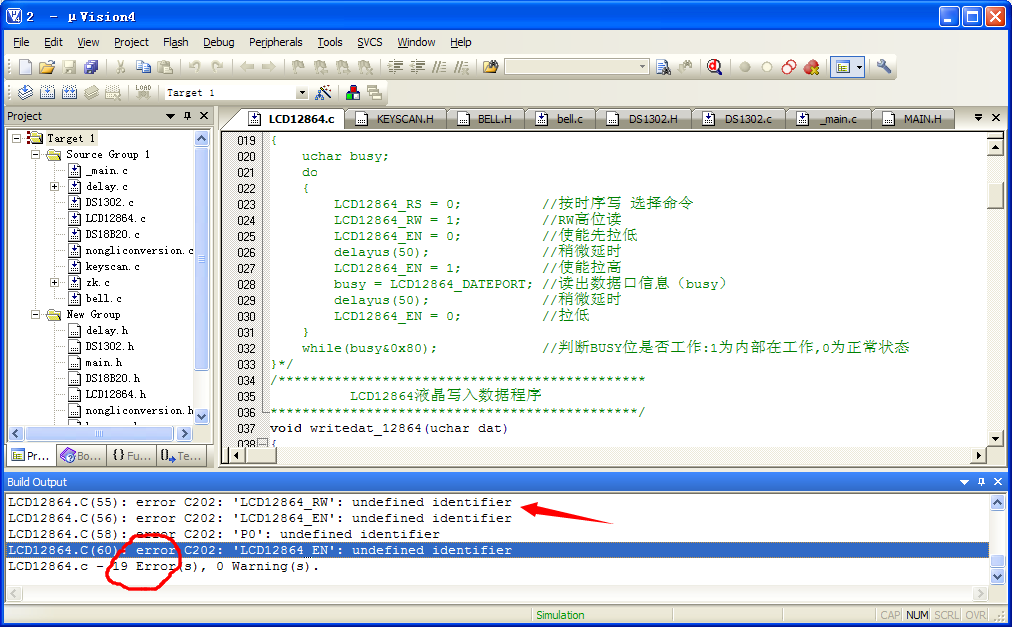

19個錯誤，我也是醉了，我是新手，剛下載的程序，隨手點下編譯。為啥？全都是未定義。

ID:67132 · 發表于 2015-7-2 16:30

字體很漂亮啊功能也不錯實用

ID:76671 · 發表于 2015-7-2 19:06

ankun11 發表于 2015-6-14 09:45
制作成功，改了下。

你用的什么單片機？我用的STC89C52RC失敗了。

ID:82134 · 發表于 2015-7-2 19:43

28674500 發表于 2015-7-2 19:06
你用的什么單片機？我用的STC89C52RC失敗了。

已經發給你了，程減掉了些也還有8K多，89C52只有8K的寫不進。我用的是STC11F20XE.20K

ID:76671 · 發表于 2015-7-2 20:01

ankun11 發表于 2015-7-2 19:43
已經發給你了，程減掉了些也還有8K多，89C52只有8K的寫不進。我用的是STC11F20XE.20K

怪不得不顯示呢！感謝了

ID:77907 · 發表于 2015-7-2 20:26

謝謝分享，好多黑幣~

ID:85235 · 發表于 2015-7-13 11:41

51hei有你更精彩！

ID:85702 · 發表于 2015-7-15 09:41

大字體真好看。強。學習啦

ID:70929 · 發表于 2015-7-15 20:40

非常好的資料，找了很久了，謝謝

ID:84705 · 發表于 2015-7-19 18:58

看了一下電路圖，的確可以再升級

ID:86421 · 發表于 2015-7-21 22:48

高人呀

ID:85315 · 發表于 2015-7-29 10:48

非常好的學習資料，太感謝了。

ID:87678 · 發表于 2015-8-5 11:43

那三個電解電容是多大的
為什么在DS1302上使用三個電容電阻，而不使用晶振呢

ID:44267 · 發表于 2015-9-5 13:42

要錢就不好了

ID:89754 · 發表于 2015-9-9 22:21

我好喜歡這種風格的GUI界面

ID:88924 · 發表于 2015-9-12 21:03

好東西做一下
