DIY 無線話筒接收加裝外殼

ID:75272 · 發表于 2015-4-1 23:18

這個韓國產的無線話筒，到手時就只有接收頭。不過測試了下，效果還杠杠的。還得自己加裝電源和外殼才行，到電子市場去看看，還沒找到比較合適的盒子裝，將就著買了個鋁合金外殼來裝吧。

找到和買來開關連接插頭插座等元器件

在面板上設計布局插座開關的位置和尺寸，打孔加工

將元器件安裝上前后面板

這是正面看的前面板

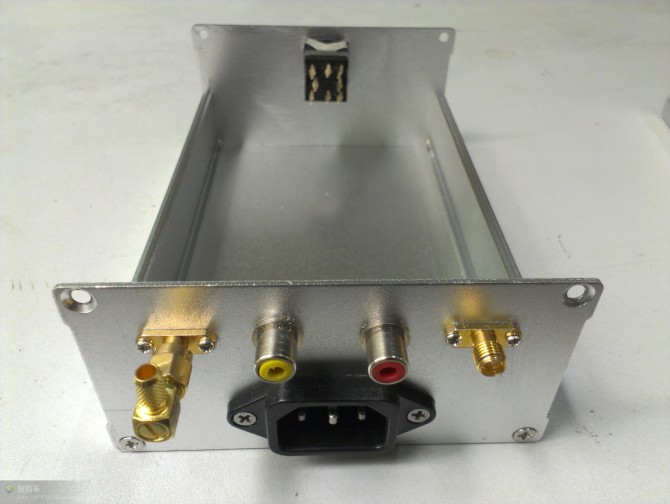

這是后面板

準備裝于內部的無線話筒接收器和開關電源

天線的制作是個亮點，市場上雖有成品天線賣，1.比較貴，2.天線尺寸和長度不一定合適。就自己DIY吧。天線我選用了SMA頭子和座子來加工，找來兩根銅焊條按0.104m的長度制作，制作時在焊接處的頭子上套上熱縮管防止天線振子和SMA座外殼短路。天線頭上就套上平時簽字筆芯的保護套來美觀下吧。

將電源和接收器進行裝機、連接、焊線

內部俯視圖

整機前面沒做過多的修飾，就一個帶指示燈的電源開關

整機后面

由于本人使用時采用輸出到DK-2000的話筒混響器上，所以沒在盒子里再添加話放電路了，親們可以自己動手制作。
