聲明：本電路不是本人原創，來自于網上，如有版權歸原作者所有。我只是仿制來使用下。
搞電子的朋友在很多時候都會對電容和電感打交道吧，下面可以自制這個LC表
電路圖：
元件清單：

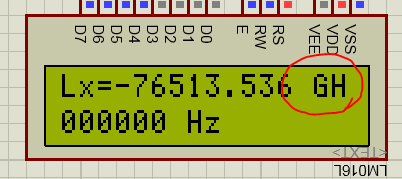

電路仿真運行圖：
實驗板搭接圖：
實驗板搭焊圖：
找了個鋁合金框做個外殼：手工開按鈕孔時跑邊了，太難看了。

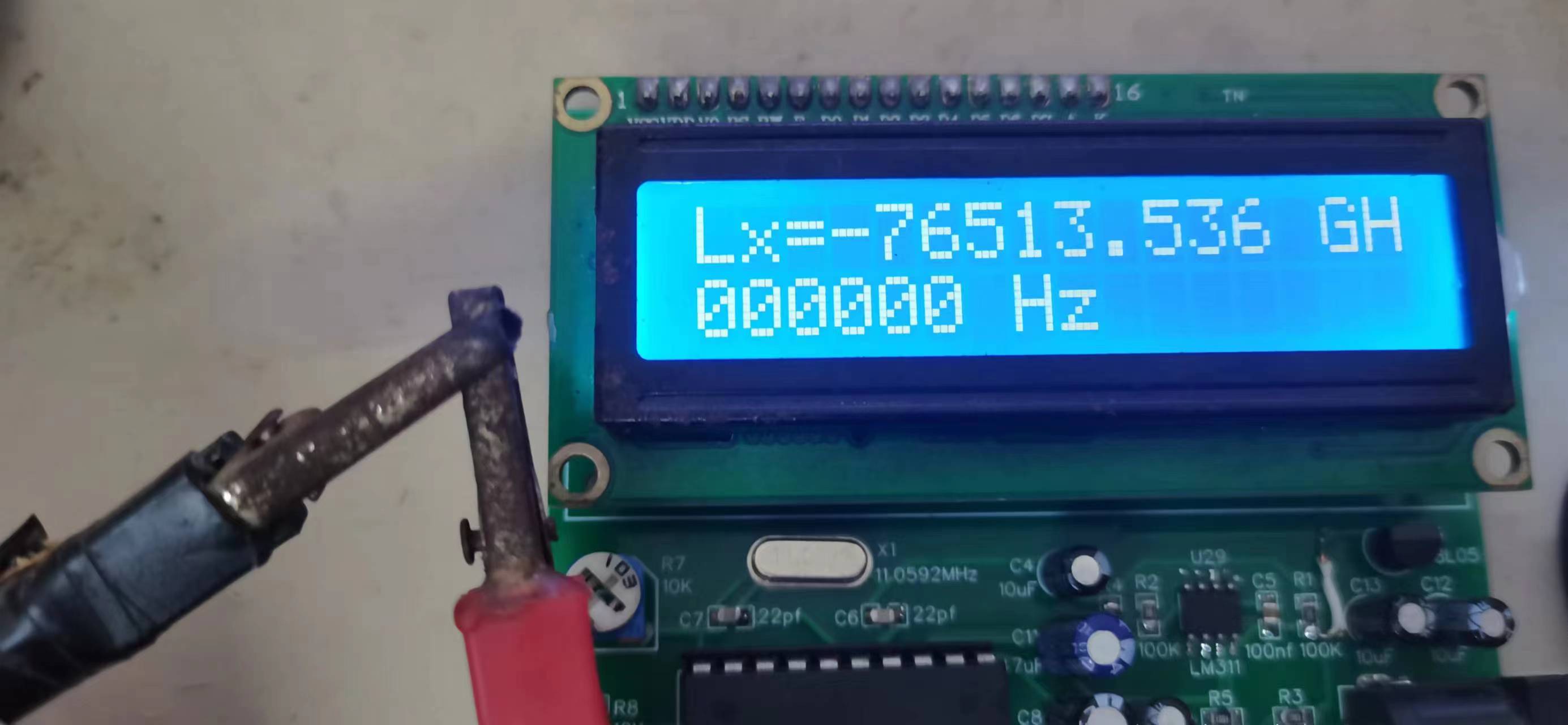

電感測試：
電容測試：
電源做成了USB 5V輸入：
使用夾子測試應該要方便些：
制作后的體會：
S1是電源開關；S2是校準按鈕；S3是電容測試按鈕；S4是電感測試按鈕。
測試電容量時,按下S2校準后,按下S3按紐(如果要測試電感量,那么就是S4按紐)
電感測試校準過程是放開（斷開）S3 和 S4 按鈕（開關為斷開位置）,
或者，按下S4按鈕（使它為導通狀態），無論如何必須注意的是測量的夾具必須
短路才可以完成電感測試之前的校準過程.
這個電路對環境要求比較高,最好是采用金屬外殼來屏蔽.
我采用的實驗板電路線路布置不是很好，實際中會產生一定的干擾和誤差，有條件的最好使用制作PCB板來減少一定的誤差。
AT89C2051的LC表仿真原理圖及源程序下載：
AT89C2051_LC.rar
(67.26 KB, 下載次數: 370)
2015-4-1 23:21 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
