自制5v全控橋電機控制電路

ID:76127 · 發表于 2015-4-17 22:27

不用買電機驅動板了，自己制作吧，這是簡單的直流5v全控橋電路。

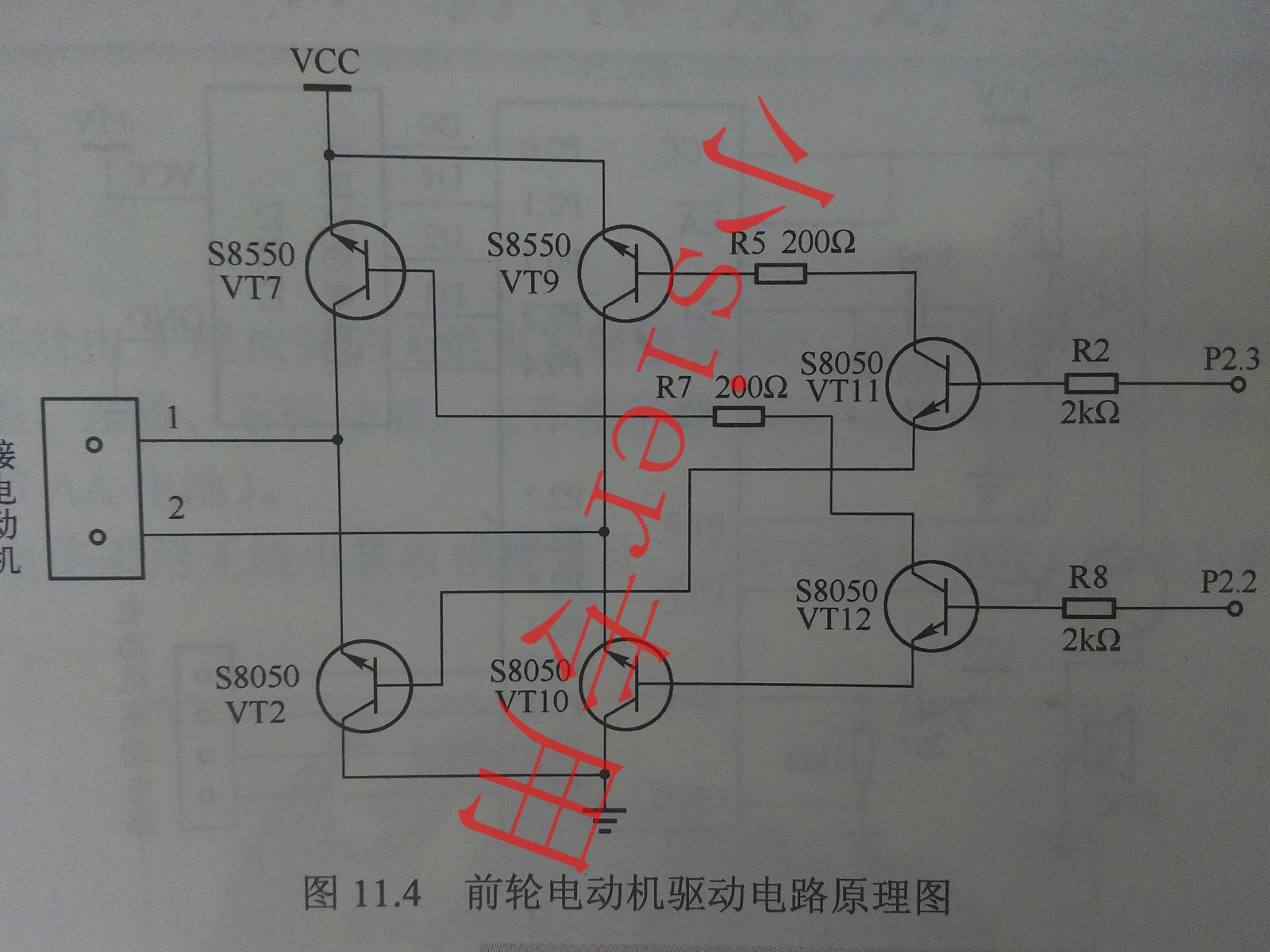

原理圖：

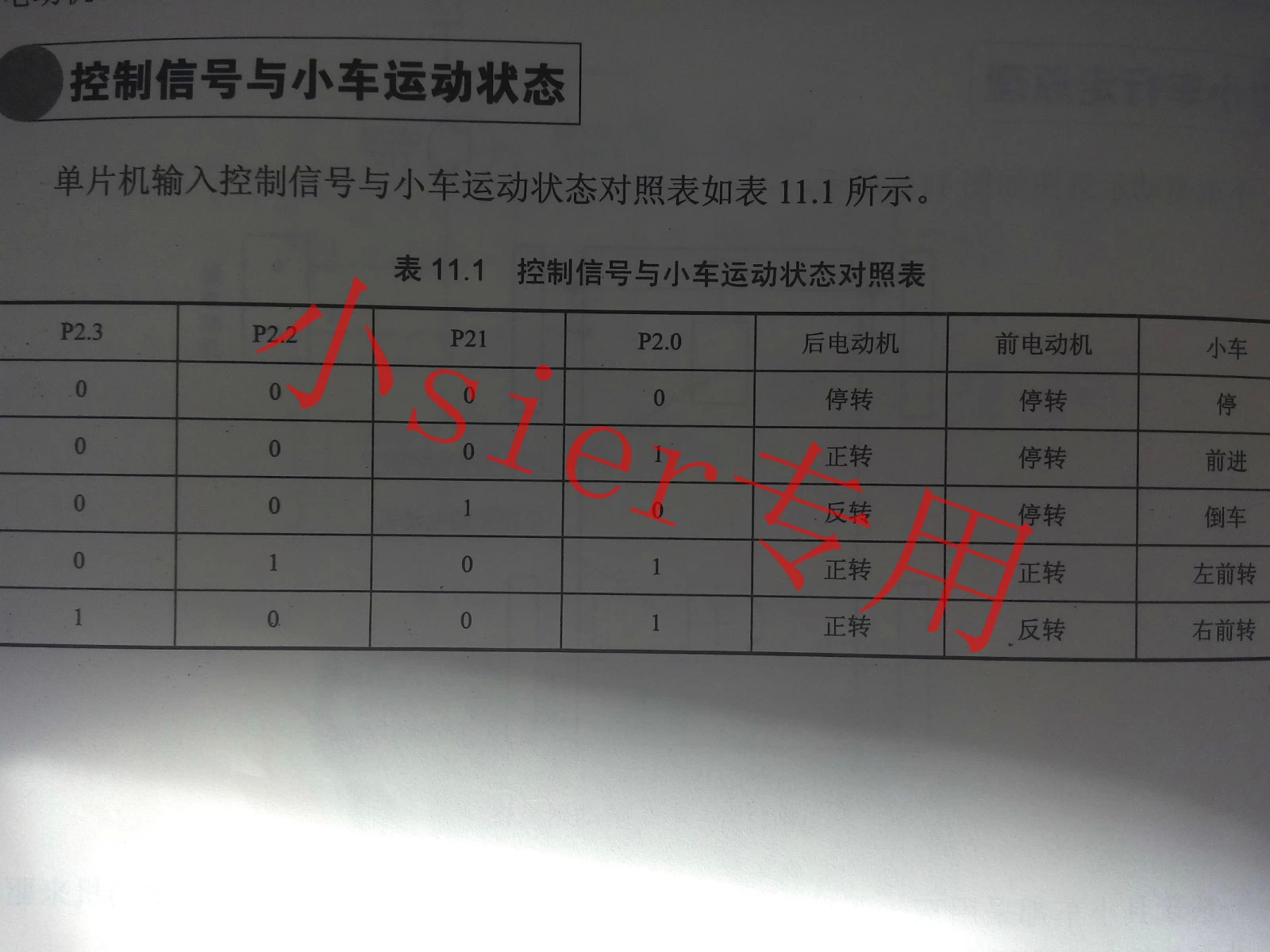

控制信號對照表：

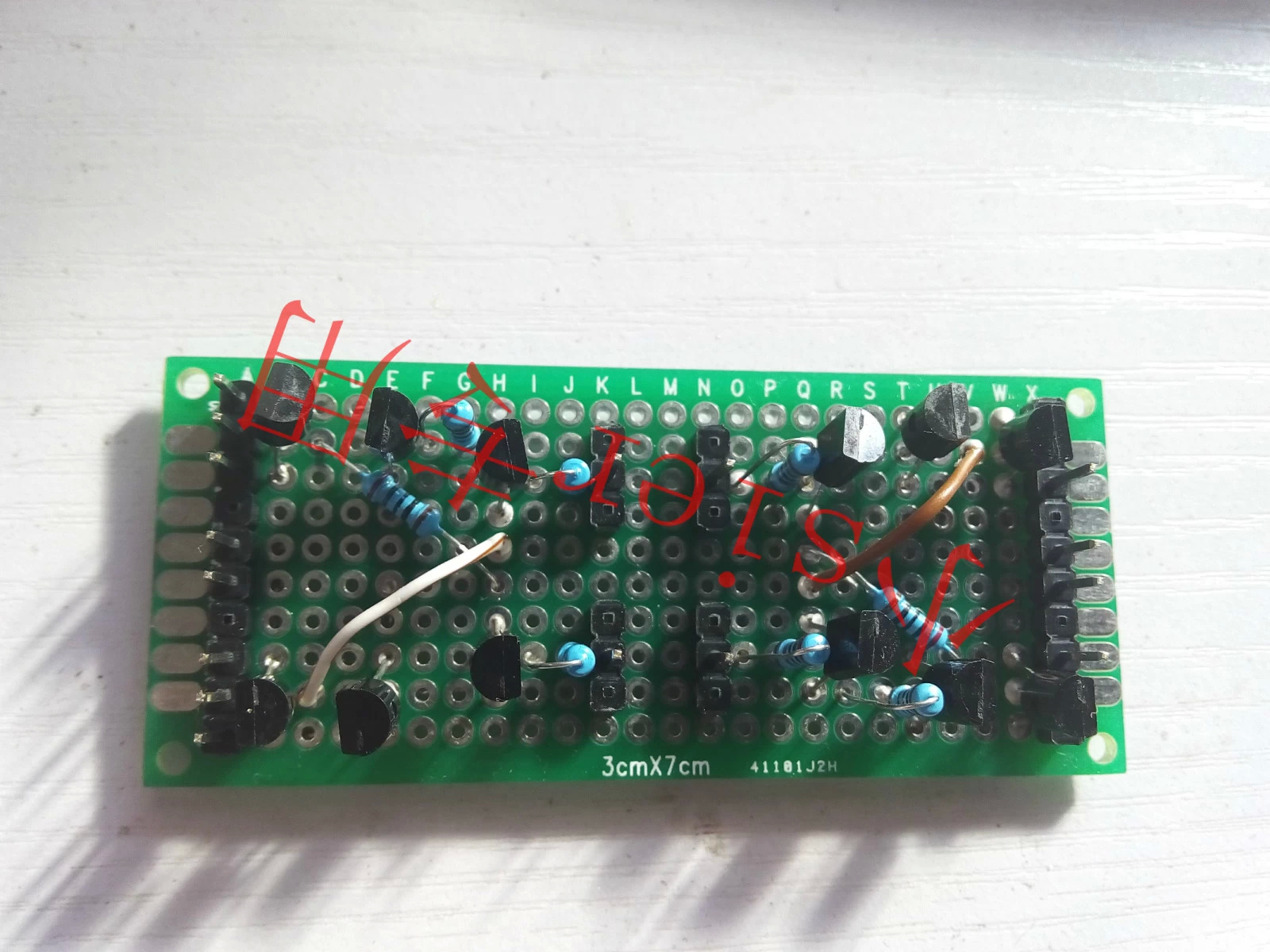

單驅：

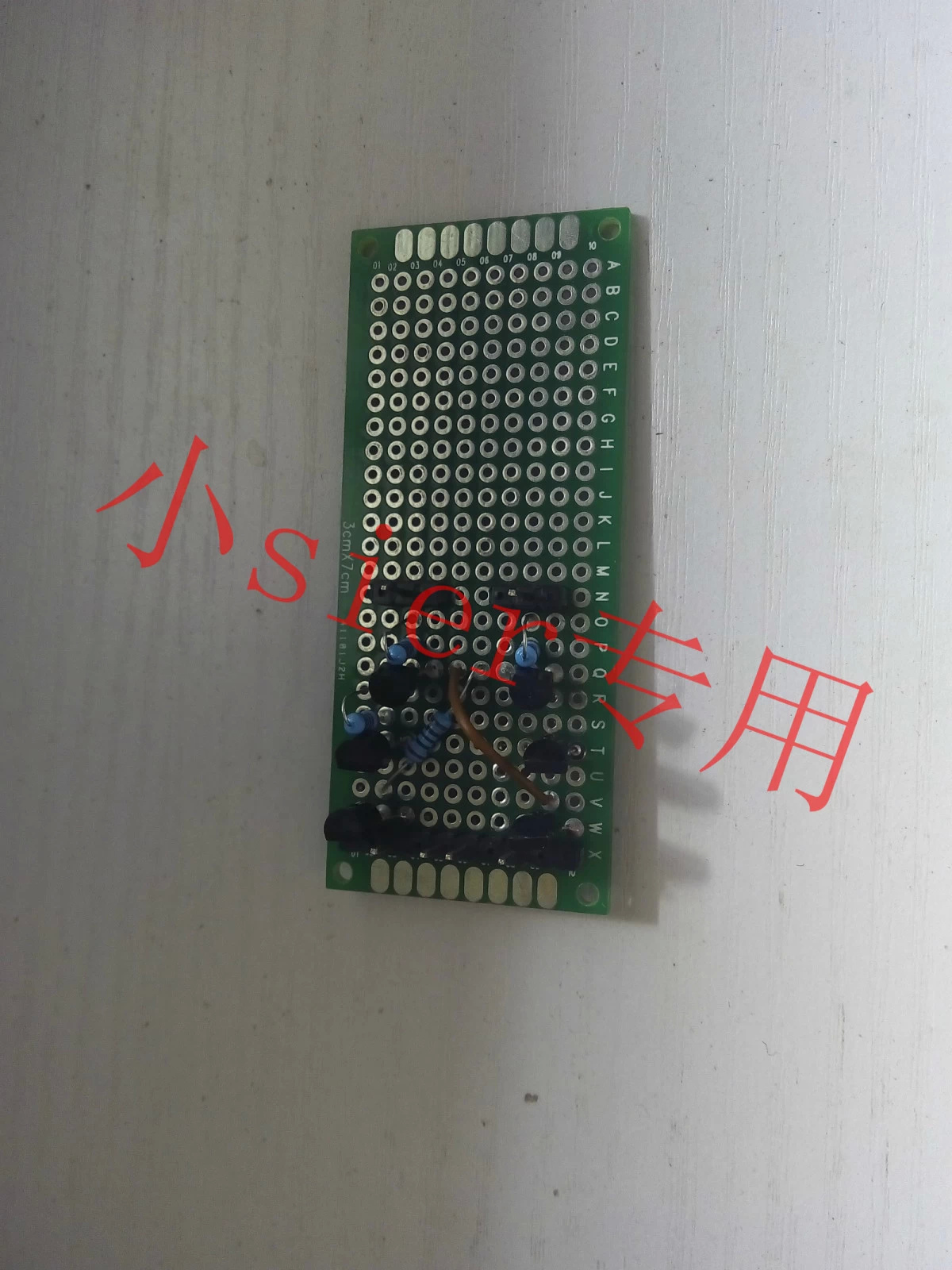

雙驅：

ID:77691 · 發表于 2015-4-22 09:54

你的8550三極管畫錯了

ID:74784 · 發表于 2015-4-22 19:35

zcqqbb 發表于 2015-4-22 09:54
你的8550三極管畫錯了

說的就是
應該畫成pnp的才對

ID:82136 · 發表于 2015-6-5 20:08

這個可以有

ID:74784 · 發表于 2015-8-25 22:22

以后錯誤的東西不要發
以免誤導他人

ID:92556 · 發表于 2015-10-15 20:07

這是什么書？？？？
